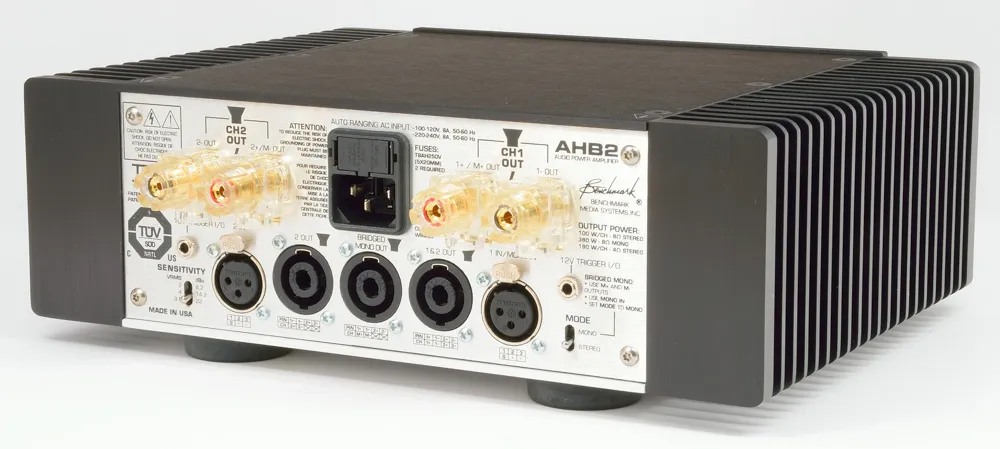

Benchmark AHB2 Black

Visa orginaltexten

KONTINUERLIG MEDEL UTGÅNGSEFFEKT
< 0,0003 % THD+N vid full märkeffekt, 20 Hz till 20 kHz

100 Watt per kanal i 8 Ohm, båda kanalerna drivs
130 Watt per kanal i 6 Ohm, båda kanalerna drivs
190 watt per kanal i 4 ohm, båda kanalerna drivs
240 watt per kanal i 3 ohm, båda kanalerna drivs
200 watt broad mono till 16 ohm
380 watt överbryggad mono till 8 ohm
480 watt överbryggad mono till 6 ohm
Alla högtalare har variationer i ingångsimpedans. Välj belastningar baserat på nominella impedanser inte minimiimpedanser. AHB2 är stabil i alla belastningar. AHB2 är konservativt klassad vid en uteffektnivå där THD+N är < 0,0003 % istället för den mer typiska 1 % THD+N. Effekten vid 1 % THD blir högre.

SNR & DYNAMISK SORTIMENT
Nominell uteffekt i förhållande till utgående brus, ingångar kortslutna

132 dB A-viktad, stereoläge
135 dB A-vägd, Mono-läge
130 dB oviktad, 20 Hz till 20 kHz, stereoläge
133 dB Oviktad, 20 Hz till 20 kHz, Mono-läge
BULLERSPÄNNING
Utgående brusspänning, ingångar kortslutna

7,1 uV, A-vägd, stereoläge
9,8 uV, A-vägd, Mono-läge
BULLER RELATIVT TILL 2,83 VRMS
Utgångsbrus i förhållande till 2,83 Vrms, ingångar kortslutna

-112 dB, A-vägd, Stereoläge
-109 dB, A-vägd, Mono-läge
THD+N
1 kHz, 80 kHz LPF, vid full märkeffekt i valfri märklast

< -118 dB (< 0,00013%), stereoläge
< -118 dB (< 0,00013%), Mono-läge
THD
1 kHz, 20 kHz LPF, vid full märkeffekt i valfri märklast

< -119 dB (< 0,00011%), stereoläge
< -120 dB (< 0,00010%), Mono-läge
ÖVERHÖRNING
Bättre än -115 dB vid 1 kHz
Bättre än -92 dB vid 20 kHz
FREKVENS SVAR
Bättre än 0,1 Hz till 200 kHz, +0/-3 dB
-0,01 dB vid 20 Hz, -0,17 dB vid 20 kHz, 8 Ohm belastning
-0,23 dB vid 20 Hz, -0,32 dB vid 20 kHz, 4-Ohm belastning
DÄMPNINGSFAKTOR
350 vid 20 Hz, 8 Ohm
254 vid 1 kHz, 8 Ohm
34 vid 20 kHz, 8 Ohm
7 vid 200 kHz, 8 Ohm
MAXIMAL LJUDUTSTRÖM
29 A topp, per kanal, båda kanalerna drivna
INGÅNGSKÄNSLIGHET
Lågförstärkning = 22 dBu (9,8 Vrms), förstärkning = 9,2 dB
Mid-gain = 14,2 dBu (4 Vrms), förstärkning = 17,0 dB
Hög förstärkning = 8,2 dBu (2 Vrms), förstärkning = 23 dB
Använd inställningarna Mid-Gain eller High-Gain för obalanserade ingångar
Obalanserade ingångar kräver RCA till XLRM adapterkablar
INGÅNGSIMPEDANS
50 k Ohm, normalt läge
1 M Ohm, vanligt läge
INPUT CMRR
80 dB vid 20 Hz, typiskt
80 dB vid 1 kHz, typiskt
65 dB vid 20 kHz, typiskt
TRIGGER I/O
12 VDC 200 mA strömbegränsad utgång för att utlösa påslagning av fjärrenheter
DC-ingång för slavning till fjärrenheter
Ingången svarar på 3,3 V logik och högre, VIL = 1,26 V, VIH = 2,7 V
Absolut maximal inspänning = 30 VDC
Absolut minsta inspänning = -0,3 VDC
Ingångsimpedans = 20 k Ohm
SKYDDSKRETS
Helt elektronisk, inga reläer
Mute Sequencing
Distorsionsdetektering
Kortslutningsdetektering
Överströmsdetektering
Övertemperaturdetektering
SOA-detektering (säkert driftområde för utgångsenhet)
MÅTT
EJ RACKMONTERAD VERSION:
11,04" B x 3,88" H x 9,34" D - Inklusive fötter och bindningsstolpar
11,04" B x 3,47" H x 8,33" D - Exklusive fötter och kontakter
Frontplattans höjd är 2RU
RACK-MONTERAD VERSION:
19,00" B x 3,88" H x 10,62" D - Inklusive bindningsstolpar, handtag och avtagbara fötter
19,00" B x 3,47" H x 8,33" D - Exklusive fötter och kontakter
9,09" rackdjup, inklusive bindningsstolpar, exklusive kablar
11" rackdjup, inklusive kablar
Frontplattans höjd är 2RU
VIKT
12,5 lbs., 16 lbs. frakt - Icke-rackmonterad version
13,5 lbs., 17 lbs. frakt - Rackmonterad version
AC INPUT
Automatisk växelströmingång
100 till 120 VAC +/- 10 %, 8 ampere, 50 - 60 Hz
220 till 240 VAC +/- 10 %, 8 ampere, 50 - 60 Hz
Tomgångsströmförbrukning = 20 W
Standby-strömförbrukning < 0,5 W

Visa översättning

CONTINUOUS AVERAGE OUTPUT POWER
< 0.0003 % THD+N at full rated power, 20 Hz to 20 kHz

100 Watts per channel into 8 Ohms, both channels driven
130 Watts per channel into 6 Ohms, both channels driven
190 Watts per channel into 4 Ohms, both channels driven
240 Watts per channel into 3 Ohms, both channels driven
200 Watts Bridged Mono into 16 Ohms
380 Watts Bridged Mono into 8 Ohms
480 Watts Bridged Mono into 6 Ohms
All speakers have variations in input impedance. Select loads based on nominal impedances not minimum impedances. The AHB2 is stable into all loads. The AHB2 is conservatively rated at an output level where THD+N is < 0.0003 % instead of the more typical 1% THD+N. Power at 1% THD will be higher.

 SNR & DYNAMIC RANGE
Rated output relative to output noise, inputs shorted

132 dB A-weighted, Stereo Mode
135 dB A-weighted, Mono Mode
130 dB Unweighted, 20 Hz to 20 kHz, Stereo Mode
133 dB Unweighted, 20 Hz to 20 kHz, Mono Mode
NOISE VOLTAGE
Output noise voltage, inputs shorted

7.1 uV, A-weighted, Stereo Mode
9.8 uV, A-weighted, Mono Mode
NOISE RELATIVE TO 2.83 VRMS
Output noise relative to 2.83 Vrms, inputs shorted

-112 dB, A-weighted, Stereo Mode
-109 dB, A-weighted, Mono Mode
THD+N
1 kHz, 80 kHz LPF, at full rated output into any rated load

< -118 dB (< 0.00013%), Stereo Mode
< -118 dB (< 0.00013%), Mono Mode
THD
1 kHz, 20 kHz LPF, at full rated output into any rated load

< -119 dB (< 0.00011%), Stereo Mode
< -120 dB (< 0.00010%), Mono Mode
CROSSTALK
Better than -115 dB at 1 kHz
Better than -92 dB at 20 kHz
FREQUENCY RESPONSE
Better than 0.1 Hz to 200 kHz, +0/-3 dB
-0.01 dB at 20 Hz, -0.17 dB at 20 kHz, 8-Ohm Load
-0.23 dB at 20 Hz, -0.32 dB at 20 kHz, 4-Ohm Load
DAMPING FACTOR
350 at 20 Hz, 8-Ohms
254 at 1 kHz, 8-Ohms
34 at 20 kHz, 8-Ohms
7 at 200 kHz, 8-Ohms
MAXIMUM AUDIO OUTPUT CURRENT
29 A peak, per channel, both channels driven
INPUT SENSITIVITY
Low-Gain = 22 dBu (9.8 Vrms), Gain = 9.2 dB
Mid-Gain = 14.2 dBu (4 Vrms), Gain = 17.0 dB
High-Gain = 8.2 dBu (2 Vrms), Gain = 23 dB
Use Mid-Gain or High-Gain settings for unbalanced inputs
Unbalanced inputs require RCA to XLRM adapter cables
INPUT IMPEDANCE
50 k Ohms, normal mode
1 M Ohm, common mode
INPUT CMRR
80 dB at 20 Hz, typical
80 dB at 1 kHz, typical
65 dB at 20 kHz, typical
TRIGGER I/O
12 VDC 200 mA current-limited output to trigger turn-on of remote devices
DC input for slaving to remote devices
Input responds to 3.3 V logic and higher, VIL = 1.26 V, VIH = 2.7 V
Absolute maximum input voltage = 30 VDC
Absolute minimum input voltage = -0.3 VDC
Input Impedance = 20 k Ohms
PROTECTION CIRCUITS
Fully Electronic, No Relays
Mute Sequencing
Distortion Detection
Short Circuit Detection
Over Current Detection
Over Temperature Detection
SOA Detection (Output device safe operating area)
DIMENSIONS
NON-RACK-MOUNT VERSION:
11.04" W x 3.88" H x 9.34 " D - Including feet and binding posts
11.04" W x 3.47" H x 8.33 " D - Excluding feet and connectors
Faceplate height is 2RU
RACK-MOUNT VERSION:
19.00" W x 3.88" H x 10.62 " D - Including binding posts, handles and removable feet
19.00" W x 3.47" H x 8.33 " D - Excluding feet and connectors
9.09" rack depth, including binding posts, excluding cables
11" rack depth, including cables
Faceplate height is 2RU
WEIGHT
12.5 lbs., 16 lbs. shipping - Non-rack-mount version
13.5 lbs., 17 lbs. shipping - Rack-mount version
AC INPUT
Auto-ranging AC Input
100 to 120 VAC +/- 10%, 8 Amps, 50 - 60 Hz
220 to 240 VAC +/- 10%, 8 Amps, 50 - 60 Hz
Idle Power Consumption = 20 W
Standby Power Consumption < 0.5 W
