Allen & Heath PLAYdifferently MODEL1.4

Visa orginaltexten

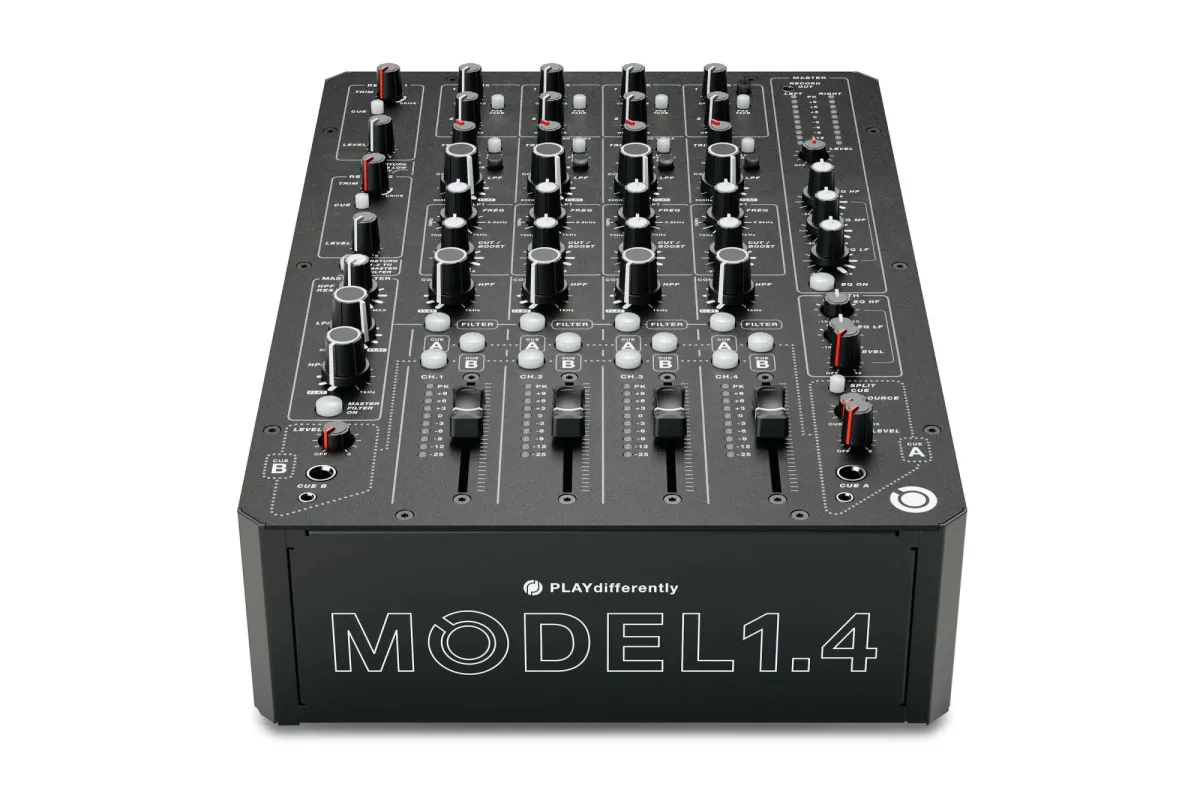

Med MODELL 1 når vi toppen av ren analog DJ-mixerdesign. Nu ger vi MODEL 1-prestanda till en ultrakompakt 4-kanalsdesign, idealisk för hemmastudioanvändning, eller som den ultimata turnerande analoga mixern...så att du kan ta din analoga kärna vart du än går.

Konstruerad av Andy Rigby-Jones och meddesignad av Richie Hawtin med feedback från artister, klubbar och ingenjörer, har MODEL 1.4 samma kompromisslösa inställning till byggkvalitet, precision och detaljer som sätter MODEL 1 i en klass för sig.

MODEL 1.4 kan användas fristående eller parat med en MODEL1 med unik mixer-link-funktionalitet för att leverera en oöverträffad 10-kanals livemixupplevelse.

2 stereosändningar
De två AUX-kontrollerna skickar kanalsignalen till Aux-mixutgångarna för användning med externa effektprocessorer eller, i vissa applikationer, lokala monitorer. AUX 1 erbjuder antingen PRE eller POST FADE medan AUX 2 är internt inställd på postfader.

2 stereo returer
Två grundläggande stereokanaler för användning som returingångar från externa effektprocessorer eller andra källor. Varje retur har TRIM för att justera retursignalen, ingångs DRIVE-krets och CUE-routing till både Cue A och Cue B. Varje retur har också mätning för visuell återkoppling av signalnivån, en roterande LEVEL-fader för att justera Mix-mängden och kombinerad Return 1 -2 Low Cut EQ och Master Filter routing.

2 högpresterande phono-förförstärkare
2 högpresterande skivspelares ingångar, optimerade för klubbmiljön för att minimera den tonala obalansen mellan vinyl och digitalt ljud och för att eliminera subfrekvensåterkoppling. Varje phono-ingång har sin egen individuella skivspelares jordbindning för större flexibilitet.

Studio grade faders
Anpassade TKD 60mm faders. Dessa dubbla skenfaders har valts noggrant för att säkerställa lång livslängd och smidig drift och har en tung känsla för större precision.

Precision Sculpting EQ
SCULPT är ett semi-parametriskt svepsklockfilter och består av två kontroller, FREQ som ställer in mittfrekvensen och CUT/BOOST som justerar förstärkningen eller en dämpning vid denna frekvens. Nivån på cut/boost är asymmetrisk; maximal förstärkning är begränsad till +8dB, medan snittet förlängs till -20dB. Sculpt har ett brett Q och ett frekvensområde som täcker nästan sju oktaver.

Konturerande låg- och högpassfilter
Som namnet antyder låter dessa två kontroller dig "konturera" ljudsignalens frekvensområde. De består av låga Q-, High-Pass- och Low-Pass-filter utformade för att inte lägga färg till ljudet när de svepas över sitt frekvensområde.

Analog överväxling
En unik funktion på varje ingång, DRIVE-kontrollen. Denna kontroll låter användaren justera nivån vid vilken kanalförförstärkaren klipper insignalen, vilket skapar harmonisk distorsion som en kreativ effekt.

DualCue
Två oberoende Cue-system, A och B. Cue A leder till den högra hörlursmonitorn och Cue B leder till den vänstra hörlursmonitorn. DualCue-systemet gör det mycket lättare för två DJ:s att uppträda på mixern tillsammans i "Back2Back"-inställningar, eftersom var och en kan välja en separat kanal att övervaka utan att störa den andra. Denna funktion hjälper också DJ:s att lämna till varandra på ett smidigt och naturligt sätt.

Mixer Link
Ett system som gör att flera mixrar kan länkas samman, antingen för användning med två eller flera artister, eller som ett sätt att utöka antalet kanaler. När de är sammanlänkade delar blandarna en gemensam balanserad blandning som matar PA- och Booth-monitorerna. Dessutom är de två Cue-systemen förenade vilket möjliggör interaktiv cueing mellan flera artister.

Balanserad mixbuss
Fullt balanserad main mix-buss (finns vanligtvis bara i mycket avancerade analoga studiokonsoler) – vilket resulterar i >110dB dynamiskt omfång, förbättrad brumavvisning, lägre brus och överhörning.

Bemästra hög- och lågpassresonansfilter
Masterfiltret består av ett högpassfilter (HPF), ett lågpassfilter (LPF) och en resonanskontroll (RES) för att justera skärpan på högpassfiltret. Masterfiltret kan användas som en prestandaeffekt med svepande frekvens, eller som ett förinställt frekvensmixverktyg för att omedelbart klippa de låga eller höga frekvenserna för valfri kanal som dirigeras till filtret. Signaler kan dirigeras till MF med filterväljaren som finns på varje kanal.

Trebands master EQ
Three-Band Master EQ med asymmetrisk cut and boost, -20/+6dB som kan användas som en prestationspåverkan, samt ett frekvenskorrigeringsverktyg.

Tvåbands Booth EQ
En 2-bands equalizer som låter användaren justera frekvenssvaret på Booth-monitorerna för att passa sina egna önskemål.

100% analog
Smidiga intuitiva kontroller matchade med varma rena analoga kretsar.

ZERO Crossing Circuitry
All intern routing använder vårt nollgenomgångssystem som hjälper till att minimera ljudväxlingsartefakter för kanalfilterval, masterfilter på/av och master eq på/av. Detta system gör att var och en av dessa funktioner kan användas snabbt och intuitivt som prestandaeffekter.

Kvalitetskomponenter
Vackert smidiga komponenter som var och en kontrollerar en specifik funktion för intuitiva kreativa framträdanden.

Extern strömförsörjning
Drivs av en extern 90W 24V universalspännings-PSU. Internt omvandlas 24 volt från den externa matningen till strax under +/- 20V för de analoga kraftskenorna genom att använda högfrekvensomkopplingsteknik, vilket ger MODELL 1 något av det högsta signalutrymmet för alla professionella mixer, oavsett dess tillämpning.

Låsande PSU-ingång
MODELL 1.4:s externa PSU är avslutad med en låskontakt för ökad tillförlitlighet och för att undvika oavsiktliga frånkopplingar.

Byggd i Storbritannien
Byggt i Storbritannien med våra partners DigiCo och Allen & Heath med chassi i legerat/stål för maximal styrka och minimal vikt optimerad för touring-, klubb- och prestationssituationer.

D-Sub in
En fullt balanserad TASCAM DB25-ingång som tar emot fyra stereokanaler för snabba anslutningar till externa ljudkort och ökad flexibilitet vid klubbinstallationer.

D-Sub ut
Fullt balanserad TASCAM DB25-utgång för att skicka Master, Aux 1 & 2 Sends och Cue B-kanaler ner i en enda kontakt för snabba anslutningar till externa ljudkort och ökad flexibilitet vid klubbinstallationer.

Frontmonterad skiva Ut
Monterad på frontpanelen på toppen av Master-sektionen RECORD OUT - 3,5 mm TRS Jack-uttaget matar post Master EQ-signalen som en prefader-inspelningsutgång. Nominell nivå är –2dB

MODELL 1.4 Tekniska specifikationer
Maximal effektnivå
+28dBu Balanserad +23dBu Obalanserad
Utgångsimpedans
50R balanserad, 68R obalanserad
Kvarstående buller
-100dBu oviktad, 22Hz till 20kHz
Dynamiskt omfång
>112dB
Frekvenssvar
20Hz - 40kHz +0/-2dB
Distorsion (THD+N)
0,008 % Line In till Mix 1 ut, 0dBu Unity Gain
Överhörning mellan kanaler
< -100dB
Vänster/höger överhörning
-80dB 1kHz
Energiförbrukning
Max 45W
Vikt
5,00 kg
Mått



Visa översättning

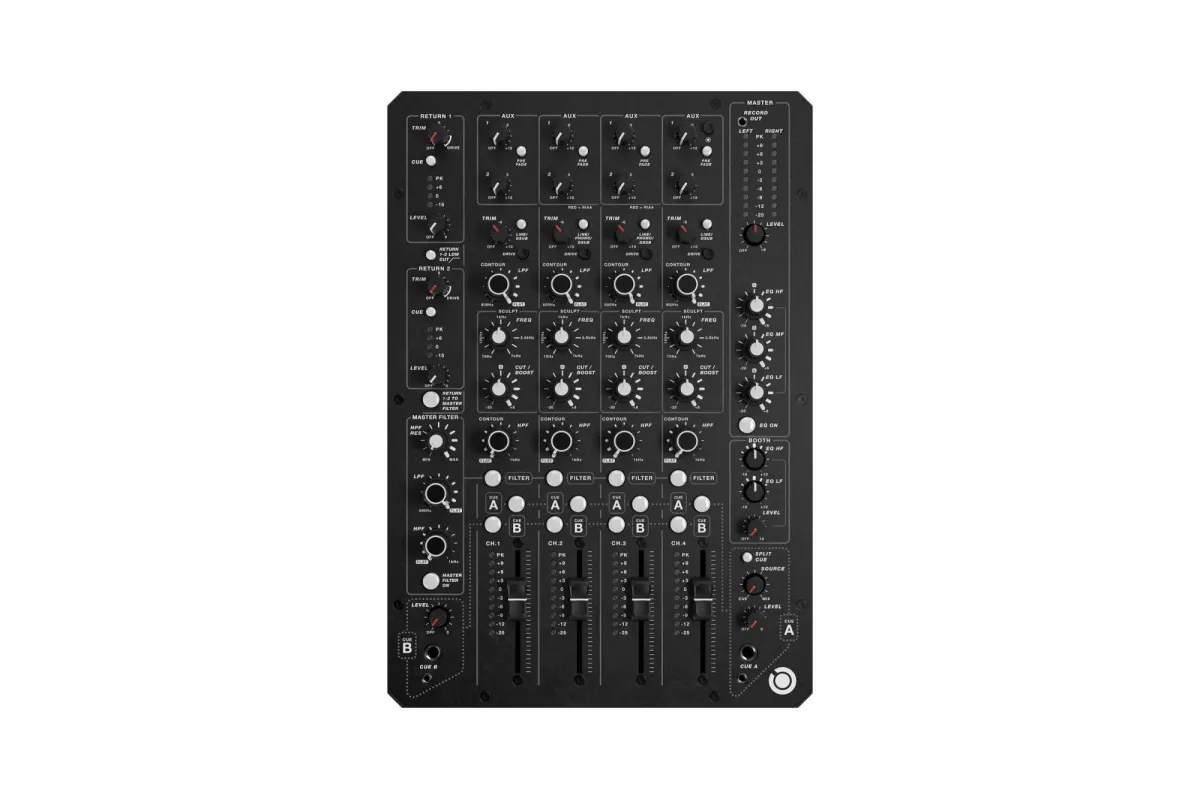

With MODEL 1 we hit the apex of pure analogue DJ mixer design. Now we’re bringing MODEL 1 performance to an ultra-compact 4-channel design, ideal for home studio use, or as the ultimate tour-able analogue mixer…so you can take your analogue core wherever you go.

Engineered by Andy Rigby-Jones and co-designed by Richie Hawtin with feedback from artists, clubs and engineers, MODEL 1.4 features the same uncompromising approach to build quality, precision and detail that set MODEL 1 in a class of its own.

MODEL 1.4 can be used standalone or paired with a MODEL1 using unique mixer-link functionality to deliver an unrivalled 10-Channel Live mix experience.

2 stereo sends
The two AUX controls send the channel signal to the Aux mix outputs for use with external effects processors or, in some applications, local monitors. AUX 1 offers either PRE or POST FADE while AUX 2 is internally set to post fader.

2 stereo returns
Two basic stereo channels for use as return inputs from external effects processors or other sources. Each return features TRIM to adjust the return signal, input DRIVE circuit, and CUE routing to both Cue A and Cue B. Each Return also feature Metering for visual feedback of the signal level, a rotary LEVEL fader to adjust Mix amount and combined Return 1-2 Low Cut EQ and Master Filter routing.

2 high performance phono preamps
2 high performance turntable inputs, optimized for the club environment in order to minimise the tonal imbalance between vinyl and Digital audio, and to eliminate sub frequency feedback. Each phono input has its own Individual Turntable Earth Binding for greater flexibility.

Studio grade faders
Custom TKD 60mm faders. These twin rails faders have been carefully chosen to ensure long life and smooth operation and feature a heavy feel for greater precision.

Precision Sculpting EQ
SCULPT is a semi-parametric swept bell filter, and consist of two controls,FREQ which sets the centre frequency and CUT/BOOST which adjust the gain or a attenuation at this frequency. The level of cut/boost is asymmetric; maximum boost is limited to +8dB, while the cut is extended to -20dB. Sculpt has a wide Q and a frequency range that covers almost seven octaves.

Contouring low & high pass filters
As the name implies these two controls allow you to “contour” the frequency range of the audio signal. They consist of low Q, High-Pass and Low-Pass filters designed not to add colour to the sound as they are swept across their frequency range.

Analog overdrive
A unique feature on every input, the DRIVE control. This control allows the user to adjust the level at which the channel pre-amplifier clips the input signal, thus creating harmonic distortion as a creative effect.

DualCue
Two independent Cue systems, A and B. Cue A routes to the right hand side headphone monitor and the Cue B routes to the left hand headphone monitor. The DualCue system makes it much easier for two DJs to perform on the mixer together in "Back2Back" setups, as each can select a separate channel to monitor without interfering with the other. This feature also assists DJ's handing off to each other in a smooth and natural way.

Mixer Link
A system that allows multiple mixers to be linked together, either for use with two or more performers, or as a way to expand the number of channels. When Linked together the mixers share a common balanced mix feeding the PA and Booth monitors. In addition, the two Cue systems are joined allowing interactive cueing between multiple performers.

Balanced Mix Bus
Fully balanced main mix bus (usually only found in very high end analogue studio consoles) – resulting in >110dB of dynamic range, improved hum rejection, lower noise and crosstalk.

Master high & low pass resonant filters
The Master Filter consists of a High-Pass Filter (HPF), a Low-Pass Filter (LPF), and a resonance control (RES) to adjust the sharpness of the High-Pass filter. The Master Filter can be used as a swept frequency performance effect, or as pre-set frequency mix tool to instantly cut the Low or High frequencies of any channel routed to the Filter. Signals can be routed to the MF by the Filter select switch found on each channel.

Three-band master EQ
Three-Band Master EQ with asymmetric cut and boost, -20/+6dB which can be used as a performance affect, as well as a frequency correction tool.

Two-band Booth EQ
A 2-Band equaliser allowing the user to adjust the frequency response of the Booth monitors to suit their own preference.

100% analog
Smooth intuitive controls matched with warm pure analogue circuitry.

ZERO Crossing Circuitry
All internal routing utilizes our zero-crossing detection system that helps minimize audio switching artifacts for channel filter selection, master filter on/off and master eq on/off. This system allows each of these functions to be used quickly and intuitively as performance effects.

Quality Components
Beautifully smooth components each controlling one specific function for intuitive on-the-fly creative performances.

External Power supply
Powered by an external 90W 24V universal voltage PSU. Internally, the 24 volts from the external supply, is converted to just under +/- 20V for the analogue power rails by using high frequency switching technology, giving MODEL 1 some of the highest signal headroom of any professional mixer, irrespective of its application.

Locking PSU Input
MODEL 1.4’s external PSU is terminated with a locking connector for added reliability and to avoid accidental disconnects.

Built in the UK
Built in the UK with our partners DigiCo and Allen & Heath using alloy/steel chassis for maximum strength and minimum weight optimised for touring, club and performance situations.

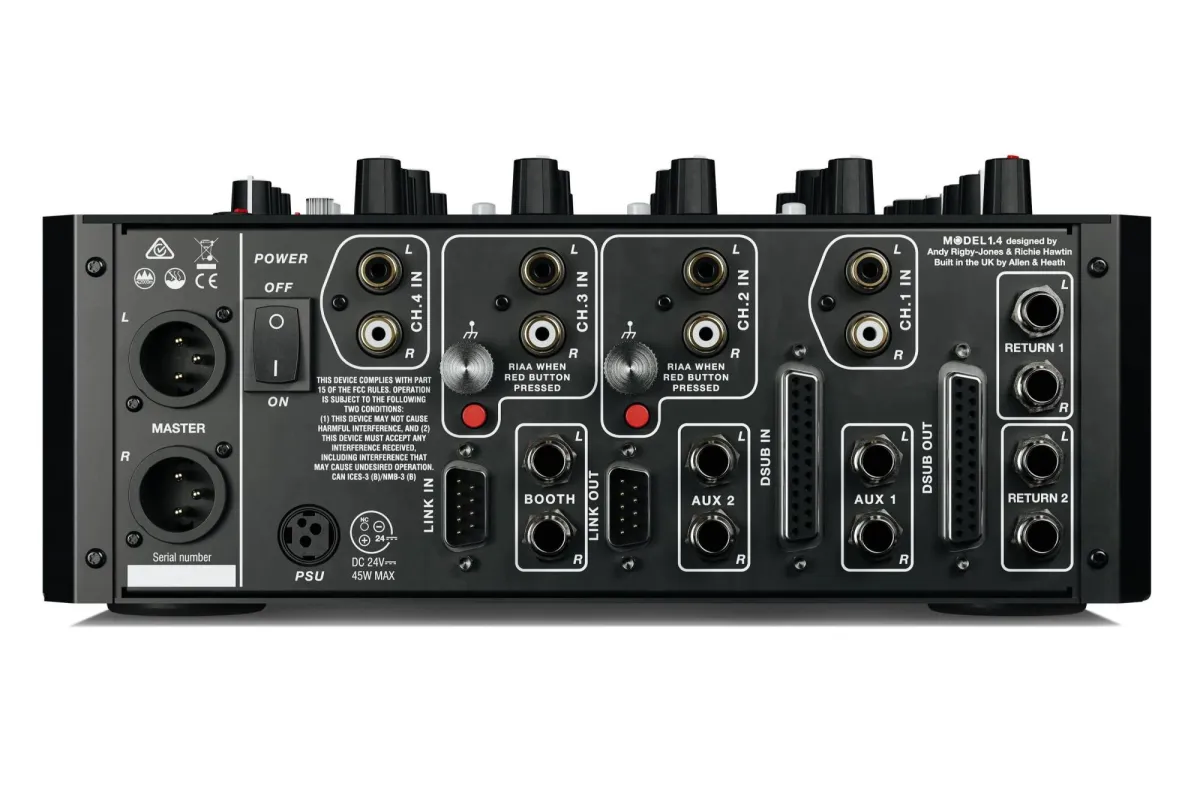

D-Sub In
A fully balanced TASCAM DB25 input receiving four Stereo channels for rapid connections to external soundcards and added flexibility in club installs.

D-Sub Out
Fully balanced TASCAM DB25 output for sending Master, Aux 1 & 2 Sends and Cue B channels down a single connector for rapid connections to external soundcards and added flexibility in club installs.

Front mounted record Out
Mounted on the front panel at the top of the Master section the RECORD OUT - 3.5mm TRS Jack socket feeds the post Master EQ signal as a pre- fader record output. Nominal level is –2dB

MODEL 1.4 Technical Specifications
Maximum output level
+28dBu Balanced +23dBu Unbalanced
Output Impedance
50R Balanced, 68R Unbalanced
Residual Noise
-100dBu Un-weighted, 22Hz to 20kHz
Dynamic range
>112dB
Frequency Response
20Hz - 40kHz +0/-2dB
Distortion (THD+N)
0.008% Line In to Mix 1 out, 0dBu Unity Gain
Inter-channel Crosstalk
< -100dB
Left/Right Crosstalk
-80dB 1kHz
Power consumption
45W maximum
Weight
5.00kG
Dimensions
