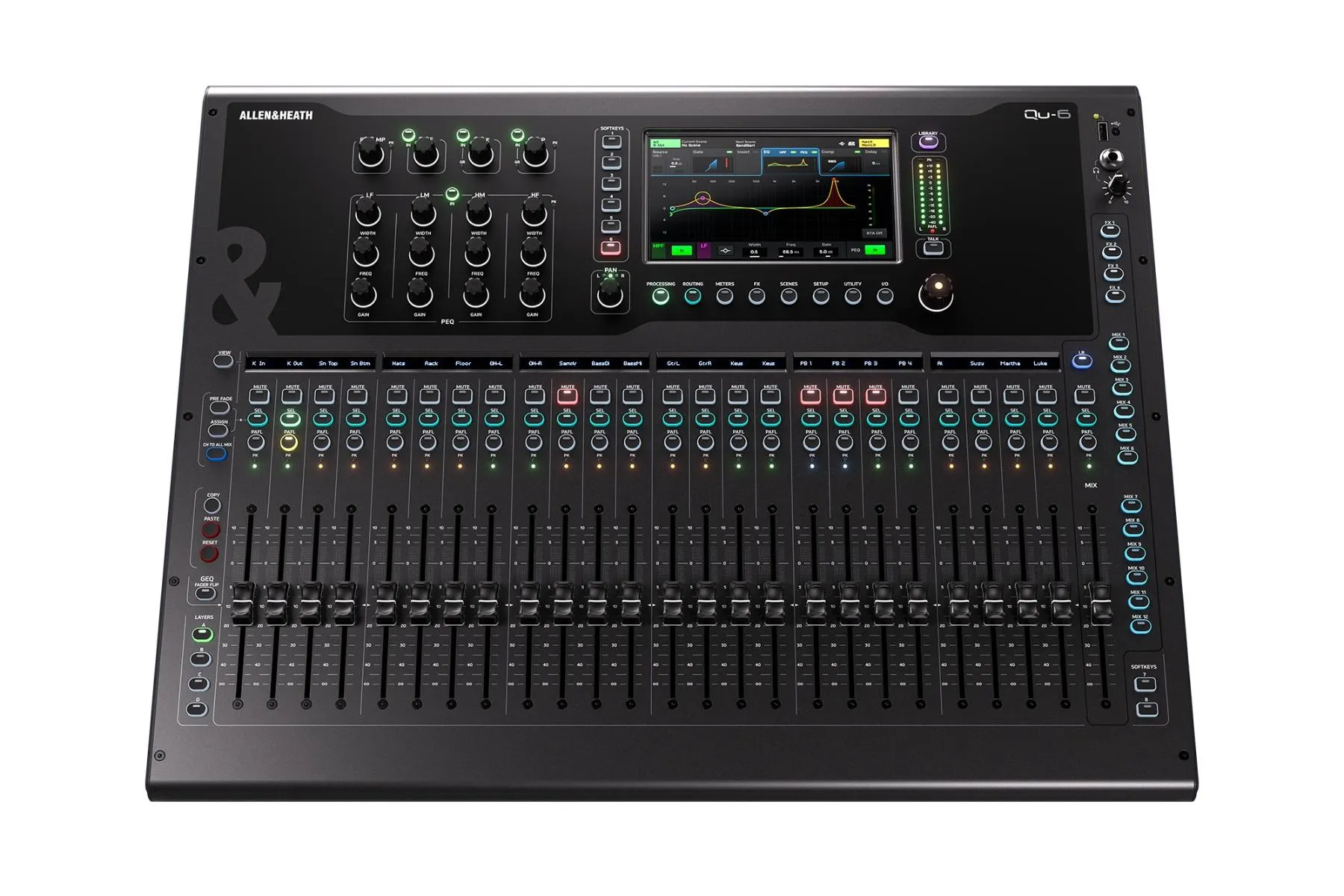

Qu-6 vidare till de populäraste Qu-32-formfaktorerna har fått ett kraftfullt lyft – nu utrustat med en 96 kHz XCVI-core som möjlig DEEP Processing, utökad kanalkapacitet med helt flexibel patchning över fyra anpassningsbara lager, en helt omarbetad användargränssnitt, omfattande hårdvaruuppgraderingar samt förbättrad anslutning – inklusive stöd för Dante som tillval.
96kHz FPGA-kärna
36x ingångar till mix (32x mono/länkbara, 2x stereo)
Stereo Main LR-utgång
12x mixar (6x mono/länkbara Aux, 6x stereo Aux/Grupp)
4x matrisutgångar (mono/länkbara)
24x XLR/Jack 'Combi' mic/line-ingångar
2x stereo line-ingångar (vardera 2x TRS)
1x talkback-ingång
16x XLR-utgångar
2x TRS-utgångar
1x AES3 stereo digitalutgång
128x128 intelligent SLink-port för Everything I/O-expansion och systemanslutningar
Stereo hörlursutgång
6x Multi-FX motorer med dedikerade returkanaler
7” kapacitiv skärm
25x 100mm motoriserade regler
4x kanalremslager
8x programknappar
USB-A för stereo ljudinspelning/uppspelning och dataöverföring
USB-C ljudgränssnitt för multikanalsinspelning/uppspelning (32x32)
SD-kortplats för multikanals ljudinspelning/uppspelning (16x16@96kHz, 32x32@48kHz)
12V lampkontakt
Konfigurerbar enkel/dubbel fotomkopplaringång
Konfigurerbara kromatiska kanalmeters-LED:er
19” rackmonterbar (tillvalssats finns)
IEC-nätanslutning med global strömförsörjning
RJ45 nätverkskontakt
Fjärrstyrning via gratisappar – Windows/MacOS/iOS/Android
Helt ny hårdvara
Den nya Qu-serien behåller det uppskattade utseendet och formatet från originalet, men med flera hårdvaruförbättringar som höjer både ljudkvalitet och användarupplevelse.
Ljud
Uppdaterade mikrofonpreamps och högpresterande AD/DA-omvandlare på 96 kHz säkerställer kristallklart ljud till och från XCVI-coren, där varje detalj i ljudkällan bevaras.
Kontroll
Varje kanal är nu utrustad med en egen display som visar kanalnamn, typ eller anslutning, samt en kromatisk nivåmätare för snabb visuell överblick. Den nya touchskärmen har ett helt omdesignat användargränssnitt som ger ännu bättre kontroll och tillgänglighet.
Inspelning och uppspelning
Tillförlitlig in- och uppspelning – var du än befinner dig
Varje modell i Qu-serien är utrustad med kraftfulla inspelnings- och uppspelningsmöjligheter. Du får ett integrerat 32×32 USB-C- ljudgränssnitt, stöd för 32-kanalig multitrackinspelning direkt till SD-kort, samt enkel stereoinspelning och -uppspelning via USB-A-porten – oavsett tillämpning eller arbetsmiljö.
Användargränssnitt
Uppdaterat arbetsflöde
Qu-serien blev snabbt populärt tack vare sin enkelhet och snabba arbetsflöde – perfekt för ljudtekniker med bakgrund i analoga mixerbord. Nya Qu bygger vidare på detta arv och behåller det intuitiva “walk up and mix”-konceptet, samtidigt som de introducerar fyra helt anpassningsbara lager, fler tilldelningsbara SoftKeys för optimering av arbetsflödet, samt flexibel routing utöver klassisk 1:1 Qu-routing. Allt detta nås via ett helt nyutvecklat, snabbt och responsivt användargränssnitt.
Slinka
Full kompatibilitet med Everything I/O
Tack vare SLink-porten kan Qu-serien anslutas till Allen & Heaths Everything I/O-familj av scener och I/O-expansioner, vilket gör den till en flexibel lösning för användare av andra digitala system från Allen & Heath. Du kan även koppla Qu direkt till andra Allen & Heath-mixers och få tillgång till upp till 128×128 kanaler i 96 kHz – redo för patchning.
Gain-assistent
Snabbare-installation
Att justera ingångsnivåerna manuellt kanal för kanal är inte alltid det mest spännande momentet – och det kan ta tid, särskilt vid större produktion.
Gain Assistant i Qu gör jobbet enklare genom att snabbt och exakt ställa in optimal gain för en eller flera ingångar. Den fortsätter dessutom att övervaka signalnivåerna under hela framförandet för att undvika oväntade toppar och distorsion.
Feedbackassistent
Låt rundgången bli ett minne blott
Med Qu:s användarvänliga Feedback Assistant identifierar och reducerar problematiska frekvenser automatiskt – upp till 16 filter per utgång – så att du kan mixa med lugn och självförtroende, utan oro för rundgång.
AMM – Automatisk mikrofonmixer
Perfekt för tal och broadcast
Qu har en fullt integrerad 32-kanalig Automatic Mic Mixer (AMM), vilket gör den idealisk för konferenser, paneldebatter och TV-produktioner. AMM är helt inbyggd i mixern, utan extra latens eller behov av extern DSP eller pluginlösning – vilket ger smidig hantering och professionellt resultat direkt i boxen.
Tekniska specifikationer
Ingångar Mikrofon/Line-ingångar Balanserad kombinerad XLR/jack, helt återkallningsbar förförstärkare
Ingångskänslighet -60 till +0dBu
TRS-ingångar -20dB-platta (fast)
Förförstärkning 0dB till +60dB, 1dB steg
Maximal ingångsnivå (XLR/jack) +16dBu mikrofoningång / +30dBu TRS-padingång
Ingångsimpedans >1,5 kΩ mikrofon / >20 kΩ transistor
THD+N, Unity-förstärkning 0dB 0,002 % -92dB (20Hz–20kHz, AES direktutgång, @0dBu 1kHz)
THD+N, mellantonförstärkning +30dB 0,004% -88dB (20Hz-20kHz, AES direktutgång, @-30dBu 1kHz)
Fantommatning +48V (+3V / -2V)
Stereolinjeingångar Balanserade, 2x 6,35 mm TRS-uttag
Ingångskänslighet Nominell +4dBu
Trimning +/-24dB
Maximal ingångsnivå +21dBu
Ingångsimpedans >6kΩ
Utgångar XLR Utgångar Balanserade, XLR
Utgångar A och B Balanserade 6,3 mm TRS-jack
Källa Helt patchbar
Utgångsimpedans <75Ω
Nominell utgång +4dBu = 0dB mätaravläsning
Maximal utgångsnivå +22dBu
Restutgångsbrus -88 dBu (dämpat, 20Hz-20kHz)
AES digital utgång balanserad XLR 2-kanalig,
96 kHz samplingsfrekvens (standard med SRC-förbikoppling)
Omkopplingsbara samplingsfrekvenser för utgången, 44,1/48/88,2/96 kHz
2,5 Vpp balanserad avslutad 110 Ω
SLink-anslutning Neutrik EtherCON (RJ45)
dSnake-läge 40 ingångar, 20+40 (ME) utgångskanaler, 48 kHz
DX-läge 32 ingångar, 32 utgångskanaler, 96 kHz
GigaACE/GX 128 ingångar, 128 utgångskanaler, 96 kHz
Ingångar Helt patchbara
Utgångar Helt patchbara
Synk/SRC Kan tilldelas som ljudklockkälla, 48kHz<>96kHz SRC
Dante (endast Qu-6D) 16 ingångs-, 16 utgångskanaler, 48/96kHz drift
Ingångar Helt patchbara
Utgångar Helt patchbara
Synk/SRC Kan tilldelas som ljudklockkälla, 48kHz<>96kHz SRC
USB-ljud Qu-Drive USB-A eller SD-kort, inspelning eller uppspelning
Stereoinspelning (USB-A) 2 kanaler, WAV, 48/96 kHz, 24-bitars, helt patchbar
Stereouppspelning (USB-A) 1/2 kanal, WAV, 44.1/48/96kHz 16/24-bitars, helt patchbar
Flerspårsinspelning (SDHC) 16 kanaler 96 kHz, 32 kanaler 48 kHz, 24-bitars, WAV, helt patchbar
Flerspårsuppspelning (SDHC) 16 kanaler 96 kHz, 32 kanaler 48 kHz, 24-bitars, WAV, helt patchbar
SD-kort SDHC, 32 GB, UHS-I, klass 10 för maximalt antal kanaler, 48/96 kHz, 24-bitars
USB-ljudströmning USB-C-anslutning, USB 2.0 Core Audio-kompatibel, ASIO/WDM för Windows
Skicka (uppströms) 32 kanaler, 48/96 kHz, 24-bitars
Retur (nedströms) 32 kanaler, 48/96 kHz, 24-bitars
Pekskärm 7" kapacitiv, 800 x 480 upplösning, 24-bitars RGB
Programknappar 8
Ljudavstängningsgrupper / DCA-grupper 8 / 8
Nätverk TCP/IP Ethernet för kontroll och MIDI
MIDI USB-C och TCP/IP
Fotpedal enkel eller dubbel, momentan eller låsande
System 38 ingångar, 28 bussar, XCVI Core Uppmätt balanserad XLR in till XLR ut, 0dB förstärkning, 0dBu ingång
Dynamiskt omfång 110 dB
Frekvensåtergivning +0/-0,5 dB 20 Hz till 20 kHz
Höjdhöjd +18dB
Intern driftsnivå 0dBu
THD+N, Mikrofon/Line kopplad till Main L/R Out Unity gain, 0,005 %, -87 dB (20 Hz–20 kHz)
dBFS-justering +18dBu = 0dBFS (+22dBu vid XLR-utgång)
Mätarkalibrering 0dB meter = -18dBFS (+4dBu vid XLR-utgång)
Huvudmätare Typ 2x 12 segment, snabb (topp)respons, följer PAFL
Kanalmätare Typ Kromatisk kanalmätning, helt programmerbar färg/ljusstyrka
Toppindikation -3dBFS (+19dBu vid XLR-utgång), flerpunktsavkänning
Samplingsfrekvens 96 kHz
Bitdjup XCVI anpassade bitdjup, upp till 96 bitar
Latens <0,7 ms, lokal mikrofoningång till huvud V/H
Driftstemperaturområde 0 grader C till 40 grader C (32 grader F till 104 grader F)
Nätström 100–240 V AC, 50/60 Hz
Max strömförbrukning (Qu-6 / Qu-6D) 90W / 95W
Ingångskälla Kanaler 1-32 Helt patchbar
ST1/ST2/USB-kanaler Fast patch, ST1/ST2/USB1&2
USB Global Source Qu-Drive eller USB-C-strömning (automatisk växling)
Polaritet Normal/Inverterad
Trimma -24 till +24 dB
Högpassfilter 12/18/24 dB per oktav 20 Hz – 2 kHz
Insats helt patchbar (digital/analog/-10dBV-nivå)
Fördröjning upp till 341 ms
Gate-patchbar sidokedja
Sidokedjefilter Högpass (20Hz-5kHz), bandpass (120Hz-10kHz, Q=1), Lågpass (120Hz-20kHz)
Tröskelvärde / Djup -72dBu till +18dBu / 0 till 60dB
Attackera / Håll / Släpp 50 µs till 300 ms / 10 ms till 5 s / 10 ms till 1 s
PEQ 4-bands helt parametrisk, 20Hz-20kHz, +/-15dB
Band 1, Band 4 Valbara hyllor (Baxandall), Bell, HPF/LPF 12dB/oktav
Band 2, Band 3 klocka
Variabel klockbredd, 1,5 Q till 1/9 oktav
Kompressor Patchbar Sidechain, Ducker-läge, DJUP-alternativ, +18dB Makeup-gain
Sidokedjefilter Högpass (20Hz-5kHz), bandpass (120Hz-10kHz, Q=1), Lågpass (120-20kHz)
Tröskelvärde / Förhållande -46dBu till 18dBu / 1:1 till oändlighet
Attack / Släpp 30 µs till 300 ms / 50 ms till 2 s
Knä mjukt/hårt
Detektorrespons Peak/RMS omkopplingsbar
Parallellvägskompression torr/våt -inf till 0dB
Direktutgång för kanal Följ fader/Mute/Mute-grupp/DCA (global)
Direktutgångskälla Post-Preamp, Post-HPF, Post-Gate, Insert Return, Post-PEQ, PostComp, Post-Delay
Direktutgångsnivåjustering -in till 10 dB (per kanal)
Mixinsats helt patchbar (digital/analog/-10dBV-nivå)
Bearbetningsfördröjning upp till 682 ms
Återkopplingsassistent Automatisk återkopplingsdämpning, 16 filter per mix, 8 samtidiga detektorer
Filterskärning 0dB till 18dB
Automatisk filterbredd 18 till 116 Q
Manuell filterbredd 6 till 640 Q
GEQ 28 band 31Hz-16kHz, +/-12dB förstärkning, konstant 1/3 okt, DEEP-alternativ
PEQ som ingångs-PEQ
Kompressor som ingångskompressor
FX Intern FX 6x FX-motorer, Send>Return (4 dedikerade FX-send) eller Inserted (med Wet/Dry)
Typer SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus Symphonic Chorus, Flanger, Phaser
6x dedikerade stereoeffekter: Fader, panorering, ljudavstängning, routing till LR/Mix, 4-bands PEQ
Ljudverktyg PAFL PFL eller stereo AFL på plats, 0 till -24 dB trimning, PAFL-fördröjning upp till 682 ms
Dedikerad Talkback-ingång, Kan tilldelas valfri mix, Förförstärkare/Trimkontroll, 20Hz-20kHz 12dB/okt HPF
Signalgenerator Kan tilldelas valfri ingång eller mix, sinus/vitt/rosa/bandpassbrus
RTA 2x 31-bands 1/3 oktav (stereo) eller 61-bands 1/6 oktav (mono), 20Hz20kHz
AMM-typ 32 kanaler, förstärkningsdelningsalgoritm
Sidokedjefilter HPF / LPF 250Hz / 5kHz (12dB/oktav)
Prioritet -15dB till +15dB per kanal
Mått Qu-6 / Qu-6D Bredd x Djup x Höjd och vikter Endast enhet 609 x 476 x 213 mm (24" x 18,7" x 8,4")
Förpackad i fraktlåda 740 x 640 x 310 mm (29,2 x 25,2 x 12,2 tum)
Upackad vikt 13,5 kg (29,8 lbs)
Packad vikt 16,5 kg (36,4 lbs)
Qu-6 bygger vidare på den populära Qu-32-formfaktorn men har fått ett kraftfullt lyft – nu utrustad med en 96 kHz XCVI-core som möjliggör DEEP Processing, utökad kanalkapacitet med helt flexibel patchning över fyra anpassningsbara lager, en helt omarbetad användargränssnitt, omfattande hårdvaruuppgraderingar samt förbättrad anslutning – inklusive stöd för Dante som tillval.
96kHz FPGA Core
36x ingångar till mix (32x mono/länkbara, 2x stereo)
Stereo Main LR-utgång
12x mixar (6x mono/länkbara Aux, 6x stereo Aux/Group)
4x matrisutgångar (mono/länkbara)
24x XLR/Jack ‘Combi’ mic/line-ingångar
2x stereo line-ingångar (vardera 2x TRS)
1x talkback-ingång
16x XLR-utgångar
2x TRS-utgångar
1x AES3 stereo digitalutgång
128x128 intelligent SLink-port för Everything I/O-expansion och systemanslutningar
Stereo hörlursutgång
6x Multi-FX engines med dedikerade returkanaler
7” kapacitiv pekskärm
25x 100mm motoriserade reglar
4x kanalstripslager
8x SoftKeys
USB-A för stereo ljudinspelning/uppspelning och dataöverföring
USB-C ljudinterface för multikanalsinspelning/uppspelning (32x32)
SD-kortplats för multikanals ljudinspelning/uppspelning (16x16@96kHz, 32x32@48kHz)
12V lampkontakt
Konfigurerbar enkel/dubbel fotomkopplaringång
Konfigurerbara kromatiska kanalmeters-LED:er
19” rackmonterbar (tillvalssats finns)
IEC-nätanslutning med global strömförsörjning
RJ45 nätverkskontakt
Fjärrstyrning via gratisappar – Windows/MacOS/iOS/Android
Helt ny hårdvara
Den nya Qu-serien behåller det uppskattade utseendet och formatet från originalet, men med flera hårdvaruförbättringar som höjer både ljudkvalitet och användarupplevelse.
Ljud
Uppdaterade mikrofonpreamps och högpresterande AD/DA-omvandlare på 96 kHz säkerställer kristallklart ljud till och från XCVI-coren, där varje detalj i ljudkällan bevaras.
Kontroll
Varje kanal är nu utrustad med en egen display som visar kanalnamn, typ eller anslutning, samt en kromatisk nivåmätare för snabb visuell överblick. Den nya touchskärmen har ett helt omdesignat användargränssnitt som ger ännu bättre kontroll och tillgänglighet.
Capture & Playback
Tillförlitlig in- och uppspelning – var du än befinner dig
Varje modell i Qu-serien är utrustad med kraftfulla inspelnings- och uppspelningsmöjligheter. Du får ett integrerat 32×32 USB-C- ljudinterface, stöd för 32-kanalig multitrackinspelning direkt till SD-kort, samt enkel stereo-inspelning och -uppspelning via USB-A-porten – oavsett tillämpning eller arbetsmiljö.
UI
Uppdaterat arbetsflöde
Qu-serien blev snabbt populärt tack vare sin enkelhet och snabba arbetsflöde – perfekt för ljudtekniker med bakgrund i analoga mixerbord. Nya Qu bygger vidare på detta arv och behåller det intuitiva “walk up and mix”-konceptet, samtidigt som den introducerar fyra helt anpassningsbara lager, fler tilldelningsbara SoftKeys för optimering av arbetsflödet, samt flexibel routing utöver klassisk 1:1 Qu-routing. Allt detta nås via ett helt nyutvecklat, snabbt och responsivt användargränssnitt.
SLink
Full kompatibilitet med Everything I/O
Tack vare SLink-porten kan Qu-serien anslutas till Allen & Heaths Everything I/O-familj av stageboxar och I/O-expansioner, vilket gör den till en flexibel lösning för användare av andra digitala system från Allen & Heath. Du kan även koppla Qu direkt till andra Allen & Heath-mixers och få tillgång till upp till 128×128 kanaler i 96 kHz – redo för patchning.
Gain Assistant
Snabbare setup
Att justera ingångsnivåerna manuellt kanal för kanal är inte alltid det mest spännande momentet – och det kan ta tid, särskilt vid större produktioner.
Gain Assistant i Qu gör jobbet enklare genom att snabbt och exakt ställa in optimal gain för en eller flera ingångar. Den fortsätter dessutom att övervaka signalnivåerna under hela framförandet för att undvika oväntade toppar och distorsion.
Feedback Assistant
Låt rundgången bli ett minne blott
Med Qu:s användarvänliga Feedback Assistant identifieras och reduceras problematiska frekvenser automatiskt – upp till 16 filter per utgång – så att du kan mixa med lugn och självförtroende, utan oro för rundgång.
AMM – Automatic Mic Mixer
Perfekt för tal och broadcast
Qu har en fullt integrerad 32-kanalig Automatic Mic Mixer (AMM), vilket gör den idealisk för konferenser, paneldebatter och TV-produktioner. AMM är helt inbyggd i mixern, utan extra latens eller behov av extern DSP eller pluginlösning – vilket ger smidig hantering och professionella resultat direkt ur boxen.
Technical specifications
Inputs Mic/Line Inputs Balanced Combi XLR/Jack, fully recallable preamp
Input Sensitivity -60 to +0dBu
TRS Inputs -20dB Pad (Fixed)
Preamp Gain 0dB to +60dB, 1dB steps
Maximum Input Level (XLR/Jack) +16dBu Mic input / +30dBu TRS pad input
Input Impedance >1.5kΩ MIC / >20kΩ TRS
THD+N, Unity gain 0dB 0.002% -92dB (20Hz-20kHz, AES Direct Out, @0dBu 1kHz)
THD+N, Mid gain +30dB 0.004% -88dB (20Hz-20kHz, AES Direct Out, @-30dBu 1kHz)
Phantom Power +48V (+3V / -2V)
Stereo Line Inputs Balanced, 2x 1/4" TRS jack
Input Sensitivity Nominal +4dBu
Trim +/-24dB
Maximum Input Level +21dBu
Input Impedance >6kΩ
Outputs XLR Outputs Balanced, XLR
Outputs A and B Balanced 1/4" TRS Jack
Source Fully patchable
Output Impedance <75Ω
Nominal Output +4dBu = 0dB meter reading
Maximum Output Level +22dBu
Residual Output Noise -88dBu (muted, 20Hz-20kHz)
AES Digital Output Balanced XLR 2 channel,
96kHz sampling rate (Default with SRC Bypassed)
Switchable output sample rates, 44.1/48/88.2/96kHz
2.5Vpp balanced terminated 110Ω
SLink Connection Neutrik EtherCON (RJ45)
dSnake mode 40 input, 20+40(ME) output channels, 48kHz
DX mode 32 input, 32 output channels, 96kHz
GigaACE/GX 128 input, 128 output channels, 96kHz
Inputs Fully patchable
Outputs Fully patchable
Sync/SRC Assignable as audio clock source, 48kHz<>96kHz SRC
Dante (Qu-6D only) 16 input, 16 output channels, 48/96kHz operation
Inputs Fully patchable
Outputs Fully patchable
Sync/SRC Assignable as audio clock source, 48kHz<>96kHz SRC
USB Audio Qu-Drive USB-A or SD Card, recording or playback
Stereo Record (USB-A) 2 channel, WAV, 48/96kHz, 24-bit, fully patchable
Stereo Playback (USB-A) 1/2 channel, WAV, 44.1/48/96kHz 16/24-bit, fully patchable
Multitrack Record (SDHC) 16 channels 96kHz, 32 channels 48kHz, 24-bit, WAV, fully patchable
Multitrack Playback (SDHC) 16 channels 96kHz, 32 channels 48kHz, 24-bit, WAV, fully patchable
SD Card SDHC, 32GB, UHS-I, Class 10 for maximum channels, 48/96 kHz, 24-bit
USB Audio Streaming USB-C connection, USB 2.0 Core Audio compliant, ASIO/WDM for Windows
Send (upstream) 32 channels, 48/96kHz, 24-bit
Return (downstream) 32 channels, 48/96kHz, 24-bit
Control Touch Screen 7" Capacitive, 800 x 480 resolution, 24-bit RGB
SoftKeys 8
Mute Groups / DCA Groups 8 / 8
Network TCP/IP Ethernet for Control and MIDI
MIDI USB-C and TCP/IP
Footswitch Single or Dual, Momentary or Latching
System 38 input, 28 bus, XCVI Core Measured balanced XLR in to XLR out, 0dB gain, 0dBu input
Dynamic Range 110 dB
Frequency Response +0/-0.5dB 20Hz to 20kHz
Headroom +18dB
Internal operating Level 0dBu
THD+N, Mic/Line routed to Main L/R Out Unity gain, 0.005%, -87dB (20Hz-20kHz)
dBFS Alignment +18dBu = 0dBFS (+22dBu at XLR output)
Meter Calibration 0dB meter = -18dBFS (+4dBu at XLR out)
Main Meter Type 2x 12 segment, fast (peak) response, follows PAFL
Channel Meter Type Chromatic Channel Metering, fully programmable colour/brightness
Peak Indication -3dBFS (+19dBu at XLR out), Multi-point sensing
Sampling Rate 96kHz
Bit Depth XCVI custom bit depths, up to 96-bit
Latency <0.7ms, Local Mic Input to Main L/R
Operating Temperature Range 0 deg C to 40 deg C (32 deg F to 104 deg F)
Mains Power 100-240V AC, 50/60Hz
Max Power Consumption (Qu-6 / Qu-6D) 90W / 95W
Input Source Channels 1-32 Fully patchable
ST1 / ST2 / USB Channels Fixed patch, ST1 / ST2 / USB1&2
USB Global Source Qu-Drive or USB-C Streaming (Auto Switching)
Polarity Normal/Invert
Trim -24 to +24dB
High Pass Filter 12/18/24dB per octave 20Hz – 2kHz
Insert Fully Patchable (Digital/Analogue/-10dBV level)
Delay Up to 341ms
Gate Patchable Sidechain
Sidechain filter Hi-pass (20Hz-5kHz), band-pass (120Hz-10kHz, Q=1), Lo-pass (120Hz-20kHz)
Threshold / Depth -72dBu to +18dBu / 0 to 60dB
Attack / Hold / Release 50µs to 300ms / 10ms to 5s / 10ms to 1s
PEQ 4-Band fully parametric, 20Hz-20kHz, +/-15dB
Band 1, Band 4 Selectable Shelving (Baxandall), Bell, HPF/LPF 12dB/octave
Band 2, Band 3 Bell
Bell Width Variable, 1.5 Q to 1/9th octave
Compressor Patchable Sidechain, Ducker mode, DEEP options, +18dB Makeup gain
Sidechain filter Hi-pass (20Hz-5kHz), band-pass (120Hz-10kHz, Q=1), Lo-pass (120-20kHz)
Threshold / Ratio -46dBu to 18dBu / 1:1 to infinity
Attack / Release 30µs to 300ms / 50ms to 2s
Knee Soft/Hard
Detector response Peak/RMS switchable
Parallel Path Compression dry/wet -inf to 0dB
Channel Direct Out Follow Fader/Mute/Mute Group/DCA (Global)
Direct Out Source Post-Preamp, Post-HPF, Post-Gate, Insert Return, Post-PEQ, PostComp, Post-Delay
Direct Out Level trim -inf to 10dB (per channel)
Mix Insert Fully Patchable (Digital/Analogue/-10dBV level)
Processing Delay Up to 682ms
Feedback Assistant Automatic feedback suppression, 16 filters per mix, 8 concurrent detectors
Filter Cut 0dB to 18dB
Automatic Filter Width 18 to 116 Q
Manual Filter Width 6 to 640 Q
GEQ 28 bands 31Hz-16kHz, +/-12dB Gain, Constant 1/3 oct, DEEP options
PEQ As Input PEQ
Compressor As Input Compressor
FX Internal FX 6x FX engines, Send>Return (4 dedicated FX send) or Inserted (with Wet/Dry)
Types SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus Symphonic Chorus, Flanger, Phaser
6x Dedicated Stereo FX returns Fader, Pan, Mute, Routing to LR/Mix, 4-Band PEQ
Audio Tools PAFL PFL or stereo in-place AFL, 0 to -24dB Trim, PAFL Delay Up to 682ms
Talkback Dedicated input, Assignable to any mix, Preamp/Trim Control, 20Hz20kHz 12dB/oct HPF
Signal Generator Assignable to any input or mix, Sine/White/Pink/Bandpass Noise
RTA 2x 31-Band 1/3 oct (Stereo) or 61-Band 1/6 octave (Mono), 20Hz20kHz
AMM Type 32 Channel, Gain Sharing Algorithm
Sidechain Filter HPF / LPF 250Hz / 5kHz (12dB/octave)
Priority -15dB to +15dB per channel
Dimensions Qu-6 / Qu-6D Width x Depth x Height & Weights Unit only 609 x 476 x 213 mm (24" x 18.7" x 8.4")
Packed in shipping box 740 x 640 x 310 mm (29.2" x 25.2" x 12.2")
Unpacked weight 13.5 kg (29.8 lbs)
Packed weight 16.5 kg (36.4 lbs)
