En ny standard inom kompakt digital mixning
48-kanaler, 96 kHz rackmonterad digital mixer för livesound, AV och installation.

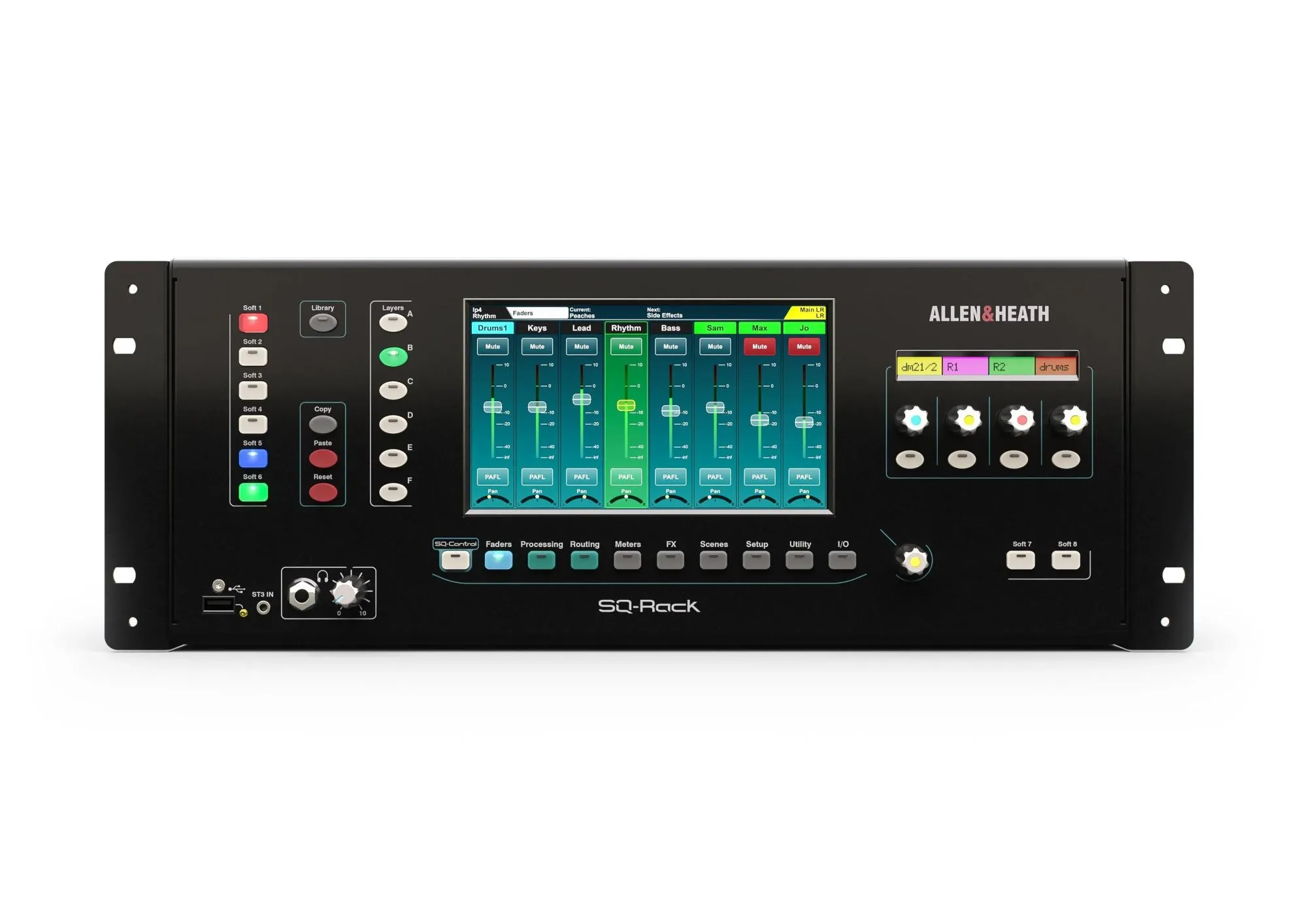

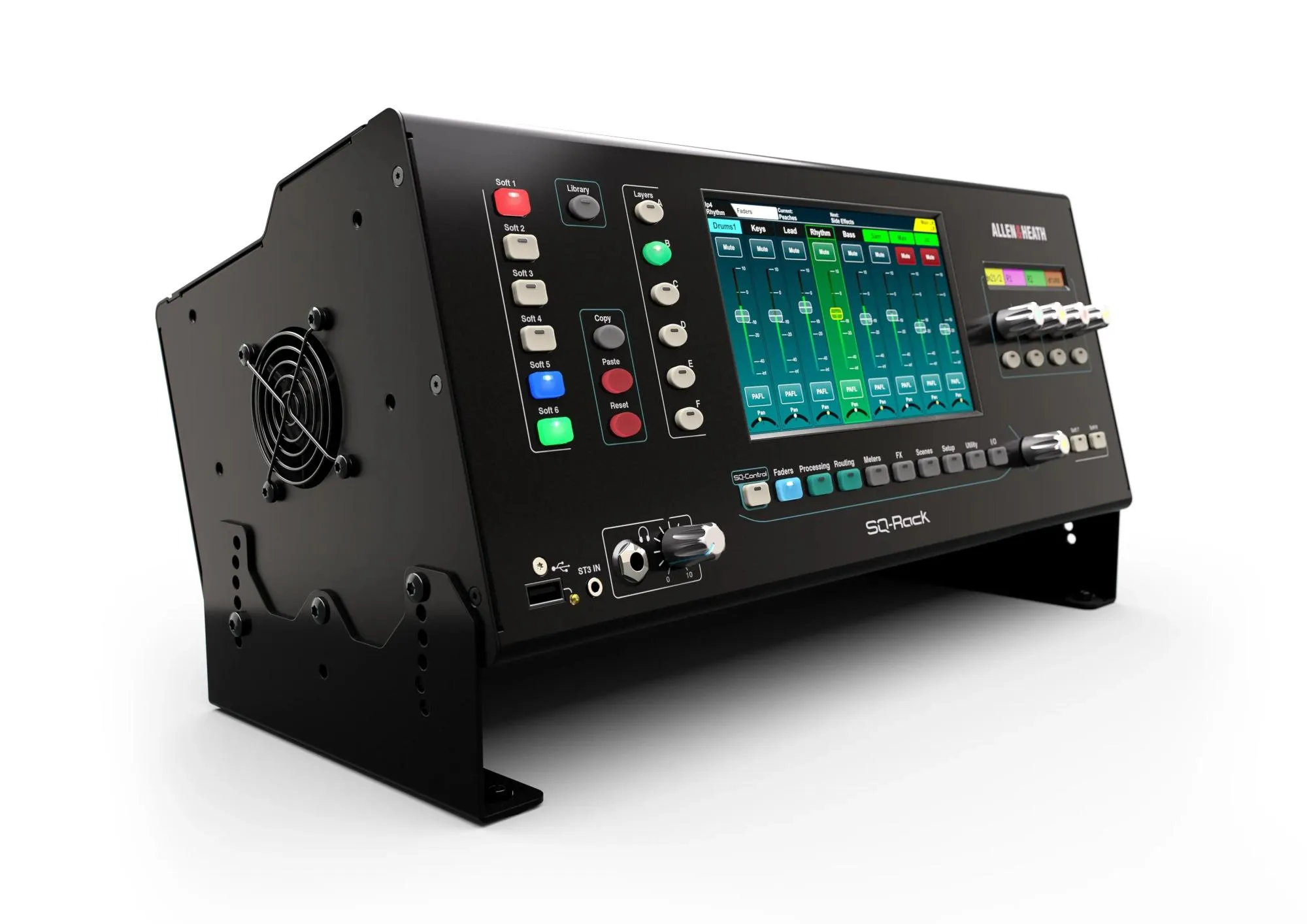

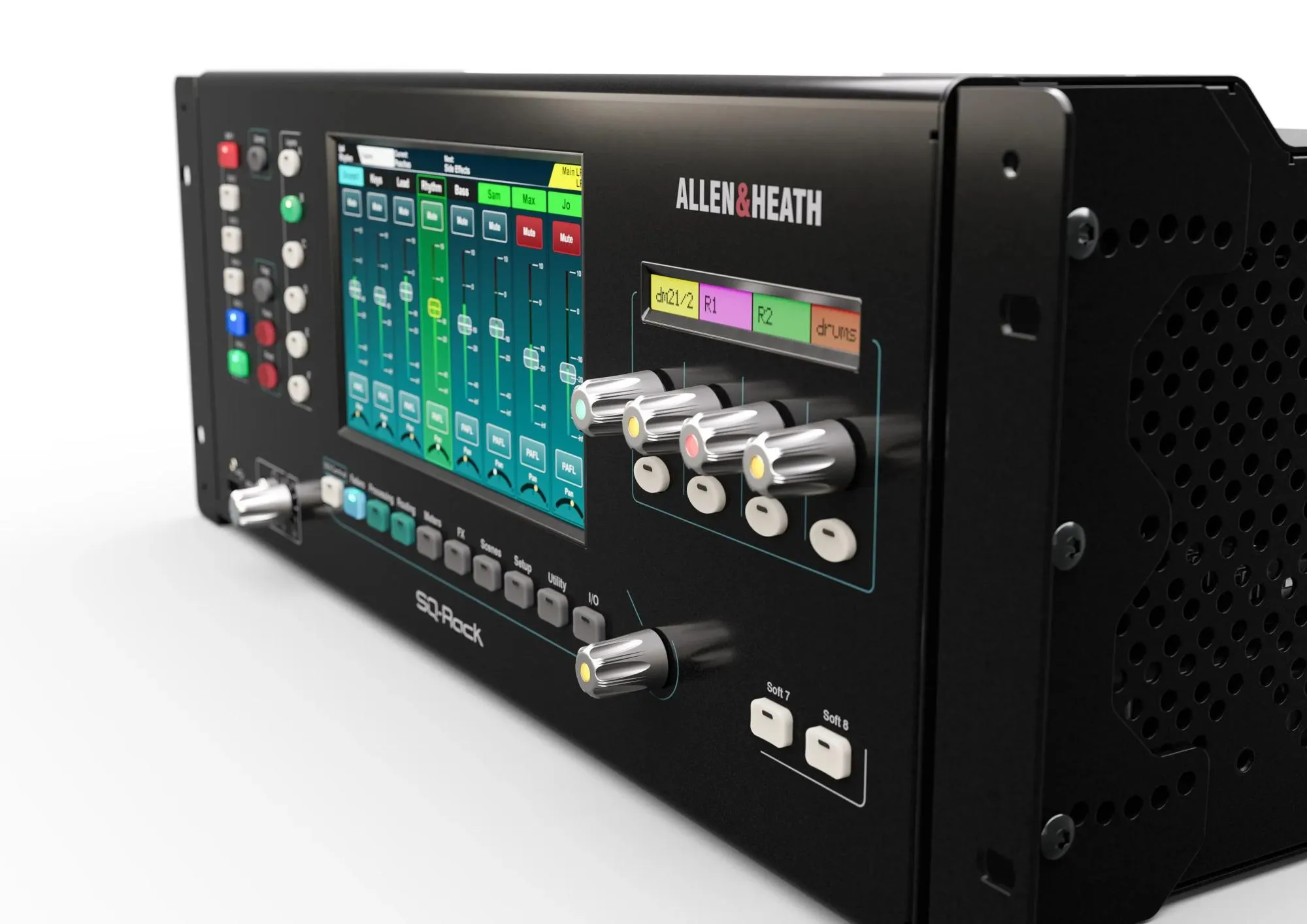

Det ultimata verktyget för ljudproffs – SQ-Rack levererar Allen & Heaths välkända 96 kHz SQ-kärna i ett kompakt, rackmonterbart format. Perfekt för kraven inom livesound och installation, kombinerad SQ-Rack kraft, flexibilitet och intuitiv kontroll i en mångsidig lösning.
Kärna. Anslutning. Kontroll.
Kärna. Anslutning. Kontroll.
SQ-Rack packar SQ:s 96 kHz XCVI-kärna i ett grunt 4U rackformat med inbyggd I/O, kraftfull SLink-anslutning, instickskort och multikanals-USB. Njut av smidiga kontroller och anpassningsbara displayer samt fjärråtkomst via SQ-appar för total kontroll över ditt ljud.
Kärna
96 kHz XCVI-bearbetning: Byggd på Allen & Heaths 96 kHz XCVI FPGA-motor
Ljudupplösning: Högupplöst, variabel bitdjup
Latens: <0,7 ms
Ingångskanaler: 48 @ 96 kHz
Ackumulator: 96-bitars
DEEP-pluginstöd: Tillgängligt på alla 48 ingångskanaler och alla mixar
Förbindelse
Inbyggda mikrofonförstärkare: 16 premium mikrofonförstärkare
Stereo line-ingångar: 3 stereo line-ingångar
SLink expansionsport: Integrerad
Expanderbara ingångar: Upp till 48 mikrofongångar via Everything I/O
Nätverkskortplats: 64×64 instickskort
Nätverksalternativ: Dante, Waves, SLink digital split, MADI
Integration: Kompatibel med SQ, Avantis, dLive och tredjepartsutrustning
Kontrollera
Fader-skärm: Ger nivååtkomst
Tilldelningsbara kontroller: 8 funktionsknappar + 4 Soft Rotarys med LCD-märkning
Fjärrstyrningsapp: SQ-MixPad (iOS, Android, Windows, macOS)
Förenklad kontrollapp: SQ-Control (anpassningsbar av administratör)
SQ-Control användning: BGM-kontroll, livestream-nivåer, installatör, uthyrning
Bearbetning
Ingångskanaler:
HPF: Ja
Gate: Supersnabb, med sidokedja och filter
EQ: 4-bands parametrisk med RTA
Kompressor: Peak/RMS
Blandningsbearbetning:
Grafisk EQ: 28-band
Parametrisk EQ: Tillgänglig
Kompressor: Ingår
Valuta
FX-motorer: 8 stereo FX-motorer
FX-bibliotek: RackExtra-reverb, gated reverb, delay, modulatorer
FX-returer: Dedikerade stereo-returer (förbrukar inga ingångskanaler)
AMM
AMM-typ: Avancerad automatisk mikrofonmixer
Lägen: Två oberoende 24-kanaler AMM eller en 48-kanaler AMM
Latens: Ingen extra latens
Användningar: Konferenser, paneldeltagare, broadcast
Installation
Användning: Snabb installation eller integrerat system
Miljöer: Barer, klubbar, kryssningsfartyg, teatrar, arenor
Live-ljud
FOH-kapacitet: Ja
Monitorkapacitet: Ja
Portabilitet: Rackmonterbar, turnéredo
Övervaka/IEM
Stereomixer: 12
Latens: <0,7 ms
EQ på mixar: Parametrisk + grafisk EQ
Rackstorlek: 4U, grymt
Rekommenderad expansion: DX012 för fler utgångar
FOH-split: Stöds via instickskort
USB
SQ-Drive: Integrerad USB-inspelning/uppspelning
Spelningstyper: Multitrack eller stereo
USB-gränssnitt: 32×32 96 kHz
Kompatibilitet: ASIO och Core Audio
Användning: Multitrack-inspelning, virtuell soundcheck, uppspelning
ME personligt mixningssystem
Kompatibilitet: Fullt kompatibel
Enhet: ME-1, ME-500
Anslutning: Via SLink-port eller expansionsenhet
teknisk specifikation
Ingångar för mixning: 36 (32 mono/länkbara + 2 stereo)
Huvudmix: Stereo LR
Mixutgångar: 12 (6 mono/länkbara Aux + 6 stereo Aux/Grupp)
Matrisutgångar: 4 (mono/länkbara)
Mikrofon-/linjeingångar: 32 XLR/Telefonkombination
Stereo linjeingångar: 2× TRS (vardera stereo)
Talkback-ingång: 1
Utgångar (XLR): 20
TRS-utgångar: 2
AES3-utgång: 1 stereo digital
SLink: 128×128 intelligent port
Hörlursutgång: Stereo
FX-motorer: 6
FX returkanaler: Dedikerade
Pekskärm: 7" kapacitiv
Motoriserade faders: 33 × 100 mm
Lager: 4 anpassningsbara
Programknappar: 8
USB-A: Stereoinspelning/uppspelning + data
USB-C: 32×32 multikanalsgränssnitt
SD-kortplats: 16×16 @ 96 kHz, 32×32 @ 48 kHz
Lampanslutning: 12V
Fotpedal: Konfigurerbar enkel/dubbel
Kanalmätare: Kromatiska LED
Rackstorlek: 19", rackmonterbar (tillval)
Strömanslutning: IEC, global PSU
Nätverk: RJ45 (kontroll/fjärr)
Fjärrappar: Windows, macOS, iOS, Android
En ny standard inom kompakt digital mixning
48-kanalers, 96 kHz rackmonterad digital mixer för livesound, AV och installation.
Det ultimata verktyget för ljudproffs – SQ-Rack levererar Allen & Heaths välkända 96 kHz SQ-kärna i ett kompakt, rackmonterbart format. Perfekt för kraven inom livesound och installation, kombinerar SQ-Rack kraft, flexibilitet och intuitiv kontroll i en mångsidig lösning.
Core. Connection. Control.
Kärna. Anslutning. Kontroll.
SQ-Rack packar SQ:s 96 kHz XCVI-kärna i ett grunt 4U rackformat med inbyggd I/O, kraftfull SLink-anslutning, instickskort och multikanals-USB. Njut av smidiga kontroller och anpassningsbara displayer samt fjärråtkomst via SQ-appar för total kontroll över ditt ljud.
Core
96 kHz XCVI-processning: Byggd på Allen & Heaths 96 kHz XCVI FPGA-motor
Ljudupplösning: Högupplöst, variabel bitdjup
Latency: <0,7 ms
Ingångskanaler: 48 @ 96 kHz
Accumulator: 96-bit
DEEP-pluginstöd: Tillgängligt på alla 48 ingångskanaler och alla mixar
Connection
Inbyggda mic-förstärkare: 16 premium mikrofonförstärkare
Stereo line-ingångar: 3 stereo line-ingångar
SLink expansionsport: Integrerad
Expanderbara ingångar: Upp till 48 mikrofoningångar via Everything I/O
Nätverkskortplats: 64×64 instickskort
Nätverksalternativ: Dante, Waves, SLink digital split, MADI
Integration: Kompatibel med SQ, Avantis, dLive och tredjepartsutrustning
Control
Fader-skärm: Ger nivååtkomst
Tilldelningsbara kontroller: 8 funktionsknappar + 4 Soft Rotaries med LCD-märkning
Fjärrstyrningsapp: SQ-MixPad (iOS, Android, Windows, macOS)
Förenklad kontrollapp: SQ-Control (anpassningsbar av administratör)
SQ-Control användning: BGM-kontroll, livestream-nivåer, installationer, uthyrning
Processing
Ingångskanaler:
HPF: Ja
Gate: Supersnabb, med sidokedja och filter
EQ: 4-bands parametrisk med RTA
Kompressor: Peak/RMS
Mix-processning:
Grafisk EQ: 28-band
Parametrisk EQ: Tillgänglig
Kompressor: Ingår
FX
FX-motorer: 8 stereo FX-motorer
FX-bibliotek: RackExtra-reverb, gated reverb, delay, modulatorer
FX-returer: Dedikerade stereo-returer (förbrukar inga ingångskanaler)
AMM
AMM-typ: Avancerad automatisk mikrofonmixer
Lägen: Två oberoende 24-kanals AMM eller en 48-kanals AMM
Latency: Ingen extra latens
Användningar: Konferenser, paneler, broadcast
Installation
Användning: Fast installation eller integrerade system
Miljöer: Barer, klubbar, kryssningsfartyg, teatrar, arenor
Live Sound
FOH-kapacitet: Ja
Monitor-kapacitet: Ja
Portabilitet: Rackmonterbar, turnéredo
Monitor/IEM
Stereo mixar: 12
Latency: <0,7 ms
EQ på mixar: Parametrisk + grafisk EQ
Rackstorlek: 4U, grunt
Rekommenderad expansion: DX012 för fler utgångar
FOH-splits: Stöds via instickskort
USB
SQ-Drive: Integrerad USB-inspelning/uppspelning
Inspelningstyper: Multitrack eller stereo
USB-gränssnitt: 32×32 96 kHz
Kompatibilitet: ASIO och Core Audio
Användning: Multitrack-inspelning, virtual soundcheck, playback
ME Personal Mixing System
Kompatibilitet: Fullt kompatibelt
Enheter: ME-1, ME-500
Anslutning: Via SLink-port eller expansionsenhet
teknisk specifikation

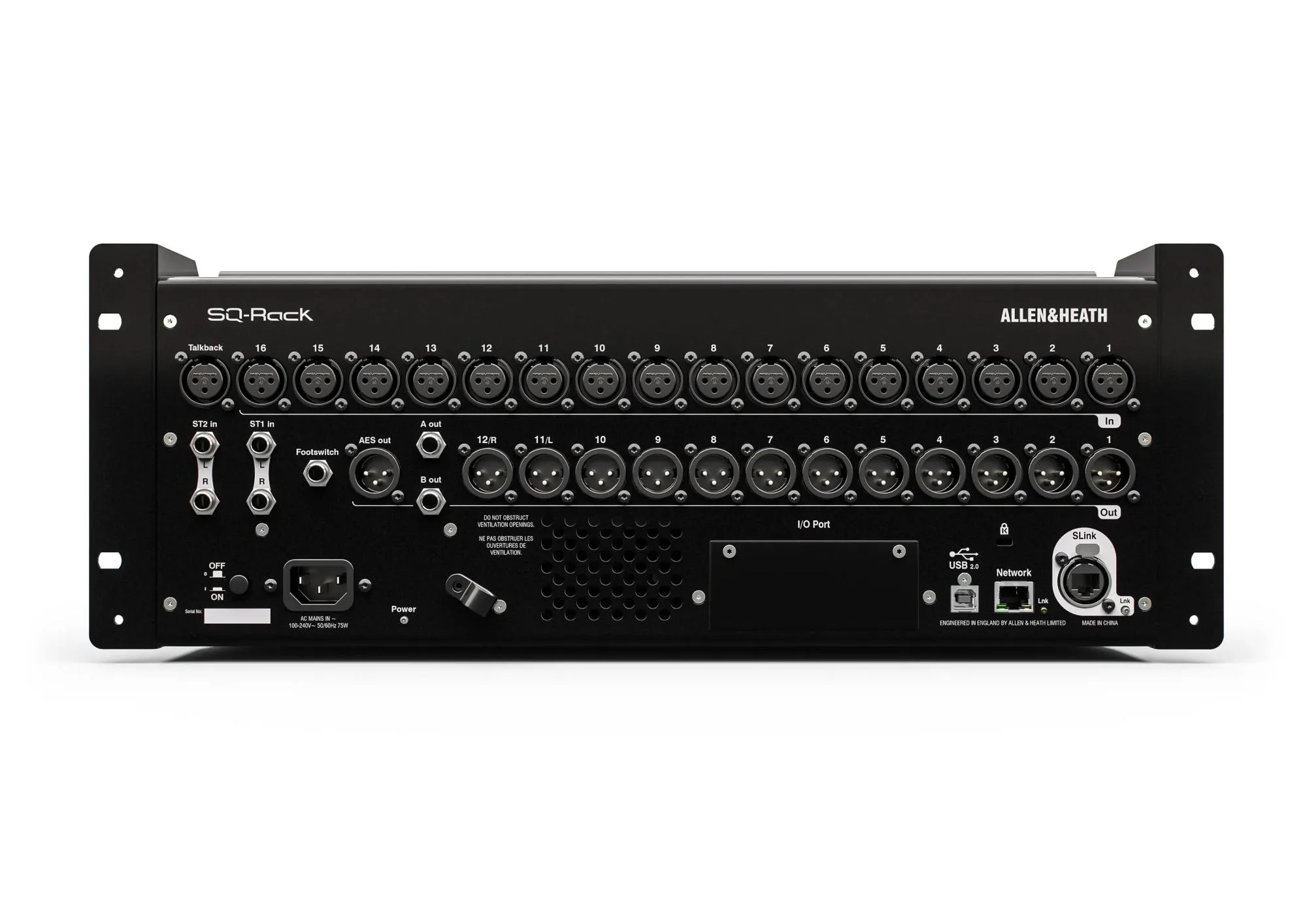

Inputs for mixing: 36 (32 mono/länkbara + 2 stereo)
Main mix: Stereo LR
Mix outputs: 12 (6 mono/länkbara Aux + 6 stereo Aux/Group)
Matrix outputs: 4 (mono/länkbara)
Mic/line inputs: 32 XLR/Jack Combi
Stereo line inputs: 2× TRS (vardera stereo)
Talkback input: 1
Outputs (XLR): 20
TRS outputs: 2
AES3 output: 1 stereo digital
SLink: 128×128 intelligent port
Headphone output: Stereo
FX engines: 6
FX return channels: Dedikerade
Touchscreen: 7" kapacitiv
Motorized faders: 33 × 100 mm
Layers: 4 anpassningsbara
SoftKeys: 8
USB-A: Stereo inspelning/uppspelning + data
USB-C: 32×32 multikanalsgränssnitt
SD-kortplats: 16×16 @ 96 kHz, 32×32 @ 48 kHz
Lamp connection: 12V
Footswitch: Konfigurerbar single/dual
Channel meters: Kromatiska LED
Rack size: 19", rackmonterbar (tillval)
Power connection: IEC, global PSU
Network: RJ45 (kontroll/fjärr)
Remote apps: Windows, macOS, iOS, Android
