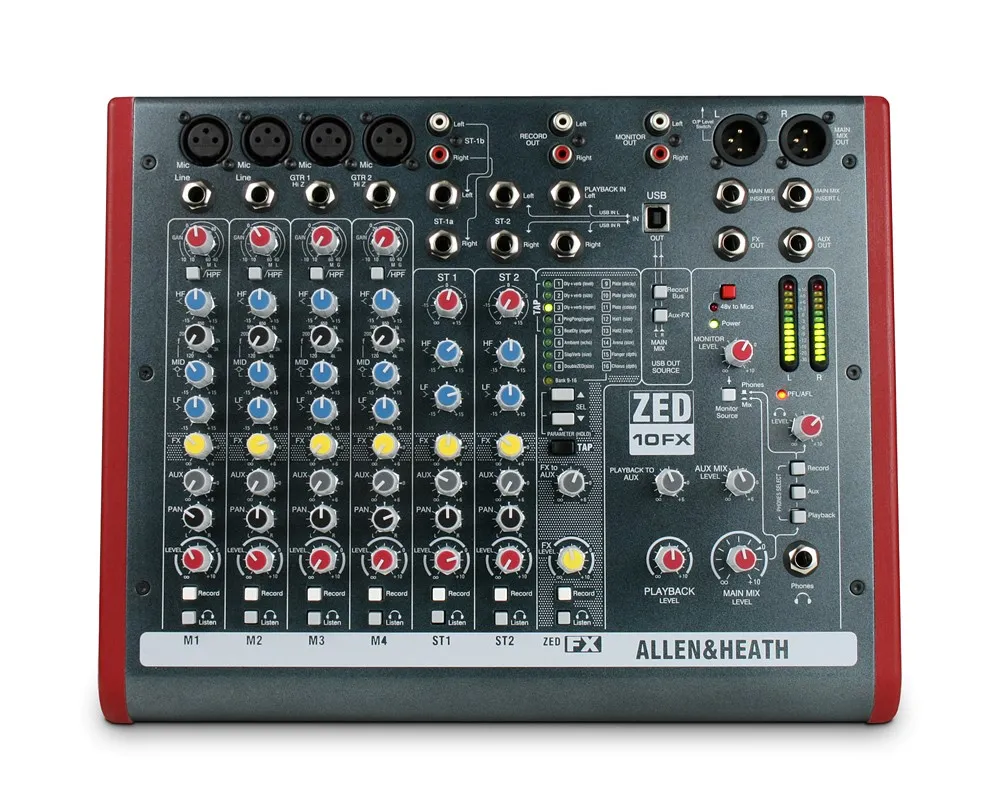

Allen & Heath ZED-10FX

Visa orginaltexten

ZED-10FX är ett fantastiskt litet skrivbord för småbandsmixning. Den är ultraportabel att bära med sig till spelningen och kan användas för inspelning live eller i studion. Den levereras med konfigurerbart USB-ljud in/ut som gör det enkelt att spela in stereoinspelningar.

Gitarrer kan kopplas in direkt till mixern med hjälp av de specialdesignade högimpedansingångarna, medan mixern har två stereoingångar för MP3/CD-spelare eller keyboard. Utrustad med professionella XLR-stereoutgångar och en flexibel övervakningssektion med hörlurs- och högtalarutgångar. Vi har lagt till en uppsättning fantastiska effekter för att ge skimrande reverb och förbättra ditt ljud.

4 mic/line-ingångar, 2 med Class A FET-ingångar med hög impedans
Neutrik mic XLR
Neutrik 1/4 tums uttag
3-bands EQ med MusiQ
1 pre-fade Aux send
1 FX skicka
Panorering av ljudbild
Upplyst PFL-indikator
Stereo återgår och uppspelning
Alla ingångar med nivåkontroll
12 barmeter
Responsiv 3-bands, svept mid EQ med MusiQ
2 stereokällor med MP3-spelare kompatibilitet
Separata 2-spårs rekordutgångar
Stereouppspelningsingång för 2-spårs uppspelning
XLR huvudstereoutgångar med insatser
Omfattande övervakning
Konfigurerbar USB-stereoljud in/ut
Stereo monitor utgångar
48V mikrofon fantomkraft
DI-nivåomkoppling för underblandning






USB-ljudflexibilitet

Att enkelt få ljud till och från en dator är nu ett vanligt krav för liveljud och musikproduktion. Sättet som detta har implementerats på ZED är supersmidigt och superenkelt! Du behöver inte längre pilla runt baksidan av din PC för att komma till ljudkortsingångarna, bara för att upptäcka att nivåerna är fel och bullriga. Anslut bara en USB-kabel till din ZED, välj USB-routing på mixern och enheten på din dator och det är allt! CD-kvalitetsljud till och från din PC eller Mac. Omkopplare och anslutning via jack-uttag ger olika skicka/retur-konfigurationer:-


Skicka alternativ:

1) Huvudmix Vänster + Höger (Post Master Level)
2) Aux + FX-buss (Aux är en pre-fade-sändning, FX är en post-fade-sändning)
3) Spela in buss vänster + höger (separat stereobuss till huvudmix)


Returalternativ:

1) Till uppspelningsingång (genom uttagsbrytande kontakter)
2) Till Stereo 2-kanal (genom uttagsbrytande kontakter)





MusiQ

ZED-10FX har en responsiv 3-bands, svepande mellanfrekvens EQ-design som använder MusiQ – med optimerad lutning (eller Q-faktor) för utjämning av enskilda instrument.





ZED-FX

ZED-10FX har ett viktigt urval av 16 tidsfördröjda effekter, designade för små grupper som inte vill bära runt på en effektenhet med sin utrustning men som ändå vill ha FX av hög kvalitet på sina spelningar och på sina inspelningar. Våra DSP-ingenjörer arbetade hårt, skapade och förfinade vackra reverb-algoritmer för att förbättra varje prestanda. Dessa effekter finns ingen annanstans till den här prisklassen - denna kvalitet och integration är endast tillgänglig från ZED-FX. ZED-effekter styrs enkelt med 3 knappar med 9 display-LED. Till exempel kan den idealiska fördröjningstiden snabbt slås in, eller så kan den perfekta mängden efterklang på lead-vokalen slås in. Det finns en enda navigering och redigering – i själva verket är det lika enkelt som att använda effektpedaler. För att ändra effektparametrar, hålls TAP-knappen nedtryckt och upp/ned-knapparna trycks in för att justera den specifika parametern för den effekten, till exempel decay-längden på PLATE eller djupet på CHORUS.

Gitarr DI

ZED-10FX:s förförstärkare liknar designen på vårt MixWizard-sortiment av mixers, men med en twist! Ingångarna 3 och 4 har en jackingång med hög impedans som kan ta antingen en normal linjenivå eller en lågnivåingång från en gitarrpickup. Dessa nydesignade ingångar har skapats med syftet att replikera ljudet från en klassisk gitarr eller instrumentrörsförförstärkare i en combo eller huvudförstärkare. En extremt hög ingångsimpedans säkerställer att belastningen på pick-ups är minimal och en klass A FET-krets (fälteffekttransistor) som drivs från 48V används för att ge det ventilliknande förstärkningssteget. Det finns en förstärknings-"Boost"-omkopplare associerad med gitarringångarna som ökar förstärkningen med 26dB för att tillgodose instrument med mycket låga utgångar och överväxlingsegenskaperna hos gitarringångarna liknar en ventil (rör)-krets, eftersom de är asymmetriska och mjuka. . Allt detta gör att ett underbart naturligt ljud återges från instrumentet, fullt av värme och karaktär

Visa översättning

ZED-10FX is an amazing little desk for small band mixing. It is ultra portable for carrying to the gig, and can be used for recording live or in the studio. It comes with configurable USB audio in/out making it easy to capture stereo recordings.

Guitars can be plugged in directly to the mixer using the specially designed high-impedance inputs, while the mixer has two stereo inputs for MP3/CD players or keyboards. Equipped with professional XLR stereo outputs and a flexible monitoring section with headphone and speaker feed outputs. We’ve added a set of fabulous effects to give shimmering reverbs and enhance your sound.

4 mic/line inputs, 2 with Class A FET high impedance inputs
Neutrik mic XLR
Neutrik 1/4 inch jacks
3 band EQ with MusiQ
1 pre-fade Aux send
1 FX send
Sound image pan
Illuminated PFL indicator
Stereo returns & playback
All inputs with level control
12 bar meters
Responsive 3-band, swept mid EQ with MusiQ
2 stereo sources with MP3 player compatibility
Separate 2-track record outputs
Stereo playback input for 2-track replay
XLR main stereo outputs with inserts
Comprehensive monitoring
Configurable USB stereo audio in/out
Stereo monitor outs
48V microphone phantom power
DI level switching for sub mixing






USB audio flexibility

Getting audio to and from a computer easily is now a common requirement for live sound and music production. The way this has been implemented on ZED is super-flexible and super-easy! No longer do you need to fiddle around the back of your PC to get to the soundcard inputs, only to find that the levels are all wrong and noisy. Just plug in a USB lead to your ZED, select the USB routing on the mixer and the device on your computer and that's it! CD quality audio to and from your PC or Mac. Switches and connection through jack socket terminals provide different send/return configurations:-


Send options:

1) Main Mix Left + Right (Post master Level)
2) Aux + FX bus (Aux is a pre-fade send, FX is a post-fade send)
3) Record Bus Left + Right (Separate stereo bus to Main Mix)


Return Options:

1) To Playback input (through jack socket break contacts)
2) To Stereo 2 channel (through jack socket break contacts)





MusiQ

ZED-10FX features a responsive 3-band, swept mid frequency EQ design which utilises MusiQ – with optimised slope (or Q factor) for equalising individual instruments.





ZED-FX

ZED-10FX has an essential selection of 16 time-delay effects, designed for small groups who don’t want to carry around an effects unit with their gear but who still want great quality FX at their gigs and on their recordings. Our DSP engineers worked hard, crafting and refining beautiful reverb algorithms to enhance every performance. These effects are available nowhere else at this price point – this quality and integration is only available from the ZED-FX. ZED effects are easily controlled using 3 buttons with 9 display LEDs. For example, the ideal delay time can be quickly tapped-in, or the perfect amount of reverb on the lead vocal can be dialled-in. There is one-stop navigation and editing – in fact, it’s just as easy as using effects pedals. To alter effects parameters, the TAP button is held down and the up/down buttons pressed to adjust the specific parameter for that effect, for example, the decay length on PLATE, or the depth on CHORUS.

Guitar DI

ZED-10FX’s pre-amps are similar in design to our MixWizard range of mixers, but with a twist! Inputs 3 & 4 have a high impedance jack input capable of taking either a normal line level or a low level input from a guitar pickup. These newly designed inputs have been crafted with the aim of replicating the sound of a classic guitar or instrument tube pre-amp in a combo or head amp. An extremely high input impedance ensures loading on pick-ups is minimal and a Class A FET (field effect transistor) circuit powered from 48V is employed to give the valve-like gain stage. There is a gain “Boost” switch associated with the guitar inputs which boosts gain by 26dB to cater for instruments with very low level outputs and the overdrive characteristics of the guitar inputs are very similar to a valve (tube) circuit, being asymmetric and soft. All this makes for a wonderfully natural sound to be reproduced from the instrument, full of warmth and character
