Avdelning 10 AMPED 1 – 100 Watts förstärkarpedal.
AMPED 1 är en professionell 100 Watt gitarrförstärkare i en kompakt pedal. Den förvandlar vilken pedalbräda, modell eller multi-effektor som helst till en prestationsfärdig förstärkare och säkerställer att du kan ta ditt ljud med dig var som helst.
Effektminskning ner till 1W och USB-C-anslutning gör att den är lika hemma i studion som på scenen.
Frontpanelens funktioner
USA Voice:
Förstärkningsstrukturen och ljudet i denna röst har inspirerats av klassiska amerikanska förstärkare från mitten av 60-talet (Fender 'black-face'). Den är väldigt ren och ljus men med en solid low-end och kontrollerade mellantoner. På denna röst är effektventilsvaren inställda på att vara täta och relativt rena och linjära tvärsöver
frekvensområdet. Detta är ett av de mest populära valen för en "pedalplattform" eftersom det ger en solid ren grund att applicera effekter på.
UK Voice:
Den brittiska rösten emulerar en "klassisk" ventil-/rörförförstärkartopologi baserad på en mycket älskad brittisk "klass A"-förstärkare från tidigt 60-tal (Vox AC-30 Top Boost). Detta är en förförstärkare med låg till medium förstärkning som kan användas ren, varm eller milt överstyrd. Den här rösten har också en hybrid MIDDEN-kontroll; under halvvägs
MIDDLE-kontrollen kommer att interagera med BASS- och TREBLE-kontrollerna, enligt en typisk tonstack, men över halvvägs övergår MIDDLE-kontrollen till en aktiv mellanförstärkning. Återigen, detta är ett mycket populärt val för en "pedalplattform" såväl som för en fantastisk lyhörd crunch-ton. När denna kanal är vald ställs effektventilens svar in som 'öppen slinga'. Detta har en lösare känsla med en resonant botten och livliga toppar.
PLAT Röst:
Denna röst är avsedd att användas med typiska förstärkarmodellerare. Att använda denna röst kommer att kringgå alla förstärkningsstrukturer som vanligtvis används i gitarrförstärkarkanaler och ger en linjär och extremt hög höjd för att undvika oönskad färgning av din ton. Den typiska tonstapeln kommer också att förbigås och istället kommer BASS, MIDDLE och TREBLE-knapparna att styra en semi-parametrisk EQ för att möjliggöra mjuk tonformning. Med rattarna klockan 12 kommer denna EQ att vara helt transparent. Den semi-parametriska EQ:n ställs in enligt nedan:
BASS: Låg hylla vid 300Hz +/- 10dB
I mitten: Toppfilter vid 800Hz +/- 10dB
TREBLE: Hög hylla vid 1KHz +/- 10dB
Svar
Response-kontrollen levererar fem distinkt olika och autentiska kraftventilsvar - KT88, 6L6, EL34, 6V6, EL84. Varje inställning levererar respons, dynamik, häng och upplösningsegenskaper
vald ventil effektförstärkare. Det linjära svaret erbjuder transparent effektförstärkning, använd i kombination med FLAT-rösten när du parar din AMPED 1 med en extern förstärkarmodellerare med sin egen effektventilemulering. Blackstars effektventilsvar ändrar ljudets egenskaper från dynamiskt och tätt till komprimerat och svampigt.
§ KT88 - Tajt, djärv och dynamisk klass A/B med stark låg ände
§ 6L6 - Tight dynamisk Klass A/B med utökade höga och låga
§ EL34 - Klassisk brittisk klass A/B fyllig crunch med fokuserade mellanrum
§ 6V6 - Crisp Class A med hög kompression och tight mids
§ EL84 - Klockliknande helkroppsklass A med massor av kompression och mjuk uppdelning
§ Linjär – Transparent och hög takhöjd
När du flyttar från KT88 till EL84 är mängden kompression och överväxling tillgänglig från varje ventil
responsen ökar.
Reverb
Reverb-typ, tid och ton kan anpassas med Blackstars Architect-djupredigeringsprogram och sparas i AMPED 1 istället för standardreverb. När Reverb är aktivt aktiveras 'Freeze'-effekten genom att hålla in Reverb-fotkontakten. Medan Reverb-fotkontakten hålls intryckt och 'Freeze'-effekten är aktiv, kommer Reverb att avta under en mycket längre tidsperiod, vilket ger en synth-pad-liknande effekt. Att spela in i Reverb kommer att lägga till "Freeze".
Förinställa
Du kan återkalla den lagrade förinställningen med denna fotkontakt. När du aktiverar den här omkopplaren kommer lysdioden ovanför fotkontakten att tändas och inställningarna som är lagrade i förinställningen kommer att tillämpas, vilket skriver över det fysiska tillståndet för kontrollerna. Om du avaktiverar förinställningen återställs inställningarna till kontrollernas fysiska tillstånd. Om du håller ned den förinställda fotkontakten i 2 sekunder lagras de aktuella inställningarna i förinställningen. Återkallningsindikatorn och förinställda lysdioder blinkar för att bekräfta en lyckad lagring.
Bakre och sidopanelfunktioner
Hyttriggbrytare och nivåkontroll
Cab Rig-omkopplaren väljer mellan de tre för närvarande lagrade Cab Rig-lapparna. De tre fabrikspatcharna är helt anpassningsbara med hjälp av Cab Rig-sektionen i Blackstars Architect-mjukvara (mer information i Cab Rig-sektionen nedan), som också erbjuder ytterligare Blackstar-förinställningar och nästan obegränsade ytterligare alternativ och permutationer. Denna kontroll ger snabb åtkomst, fysisk kontroll över XLR, Line Out och USB Audio Channel 3-utgångsnivån. Vid maximum (helt medurs) har denna kontroll ingen effekt på signalnivån. Som minimum (helt moturs) dämpar denna kontroll signalen på dessa utgångar med 20dB.
USB Audio - Cab Rig Output
Detta USB typ C-uttag används för USB-ljud och anslutning till Blackstar Architect-programvaruappen. Ljudutgången via USB från din förstärkare direkt till din dator överförs över fyra oberoende, samtidiga kanaler:
§ Kanal 1: Cab Rig, vänster kanal – Det fullständigt bearbetade gitarrljudet, med en effektförstärkare och emulering av högtalarskåp. Detta kommer att inkludera den vänstra kanalen i Cab Rig Room. Denna signal tas efter huvudvolymkontrollen.
§ Kanal 2: Cab Rig, höger kanal – Det fullt bearbetade gitarrljudet, med effektförstärkare och
emulering av högtalarskåp. Detta kommer att inkludera den högra kanalen i Cab Rig Room. Denna signal tas efter huvudvolymkontrollen.
§ Kanal 3: Förförstärkarutgång – Ljudet från förförstärkarljuden och EQ-stegen, taget före efterklang och utan någon högtalar- eller kabinettemulering. Idealisk för användning med dina egna effekter och plugins för effektförstärkare/kabinett-emulering i din inspelningsprogramvara/DAW. Denna signal påverkas inte av huvudvolymkontrollen eller några kontroller inom Cab Rig, men den kan dämpas med upp till 20dB med hjälp av Cab Rig Outputs 'Level'-kontrollen på sidopanelen.
§ Kanal 4: Obehandlad torr gitarrsignal – Detta är den direkta signalen från din gitarr som tas emot av ingångssteget på förstärkaren. Denna signal är idealisk för återförstärkning. Denna signal påverkas inte av någon av förstärkarens kontroller.
Din AMPED-pedal kan också ta emot ljudingång från din dator:
§ Kanal 1: Linjeingång, vänster kanal – Används för ljudövervakning eller backing track-uppspelning via XLR- och Line Out Cab Rig-utgångarna.
§ Kanal 2: Linjeingång, höger kanal – Används för ljudövervakning eller uppspelning av backing-spår via utgångarna Balanced XLR och Line Out Cab Rig.
Dept. 10 AMPED 1 – the 100 Watt amp pedal.
AMPED 1 is a professional 100 Watt guitar amp in a compact pedal. It turns any pedalboard, modeller, or multi-effector into a performance ready amp and ensures you can take your sound with you anywhere.
Power reduction down to 1W and USB-C connectivity means it’s equally at home in the studio or the stage.
Front Panel Features
USA Voice:
The gain structure and sonics of this voice have been inspired by classic American amplifiers of the mid ’60s (Fender ‘black-face’). It is very clean and bright but with a solid low-end and controlled mids. Also, on this voice the power valve responses are set to be tight and relatively clean and linear across
the frequency range. This is one of the most popular choices for a ‘pedal platform’ as it provides a solid clean foundation to apply effects to.
UK Voice:
The UK voice emulates a ‘classic’ valve/tube preamp topology based on a much loved British ‘class A’ amplifier of the early ’60s (Vox AC-30 Top Boost). This is a low to medium gain preamp that can be used clean, warm or mildly overdriven. This voice also features a hybrid MIDDLE control; below halfway
the MIDDLE control will interact with the BASS and TREBLE controls, as per a typical tone stack, but above halfway the MIDDLE control will transition into an active mid boost. Again, this is a very popular choice for a ‘pedal platform’ as well as for a great responsive crunch tone. When this channel is selected the power valve responses are set as ‘open-loop’. This has a looser feel with a resonant bottom end and lively highs.
FLAT Voice:
This voice is intended for use with typical amp modellers. Using this voice will bypass all gain structures typically used in guitar amp channels and provide a linear and extremely high headroom voice to avoid unwanted colouration of your tone. The typical tone stack will also be bypassed and instead the BASS, MIDDLE and TREBLE knobs will control a semi-parametric EQ to allow for gentle tone shaping. With the knobs at 12 o’clock this EQ will be totally transparent. The semi-parametric EQ is set-up as below:
BASS: Low shelf at 300Hz +/- 10dB
MIDDLE: Peak filter at 800Hz +/- 10dB
TREBLE: High shelf at 1KHz +/- 10dB
Responses
The Response control delivers five distinctly different and authentic power valve responses - KT88, 6L6, EL34, 6V6, EL84. Each setting delivers the response, dynamics, sag and break-up characteristics of the
selected valve power amp. The Linear response offers transparent power amplification, use in combination with the FLAT voice when pairing your AMPED 1 with an external amp modeller with its own power valve emulation. Blackstar’s power valve responses change the characteristics of the sound from dynamic and tight to compressed and spongy.
§ KT88 - Tight, bold and dynamic Class A/B with strong low end
§ 6L6 - Tight dynamic Class A/B with extended high and lows
§ EL34 - Classic British Class A/B full bodied crunch with focussed mids
§ 6V6 - Crisp Class A with high compression and tight mids
§ EL84 - Bell-like full bodied Class A with lots of compression and soft break-up
§ Linear – Transparent and high headroom
As you move from KT88 to EL84 the amount of compression and overdrive available from each valve
response is increased.
Reverb
The reverb type, time and tone can be customised using Blackstar’s Architect deep-editing software and saved to the AMPED 1 in place of the default reverb. When the Reverb is active, holding the Reverb footswitch will activate the ‘Freeze’ effect. Whilst the Reverb footswitch is held down and the ‘Freeze’ effect is active, the Reverb will decay over a much longer period of time, achieving a synth-pad-like effect. Playing into the Reverb will add to the ‘Freeze’.
Preset
You can recall the stored Preset with this footswitch. When you activate this switch, the LED above the footswitch will light up and the settings stored in the Preset will be applied, overwriting the physical state of the controls. Deactivating the Preset will revert the settings to the physical state of the controls. Holding the Preset footswitch for 2 seconds will store the current settings to the Preset. The Recall Indicator and Preset LEDs will flash to confirm a successful save.

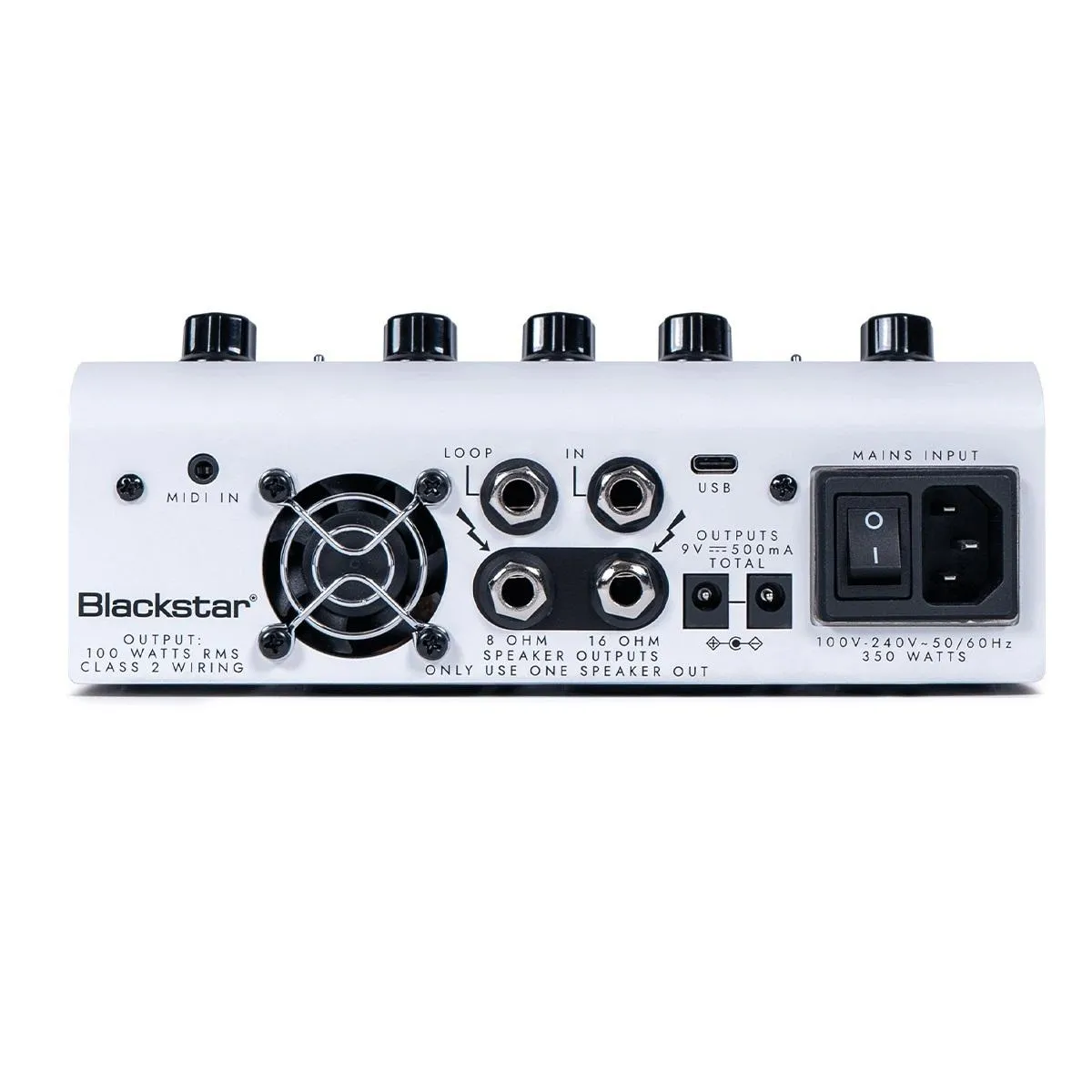

Rear and Side Panel Features
Cab Rig Switch and Level Control
The Cab Rig switch selects between the three currently stored Cab Rig patches. The three factory patches are completely customisable using the Cab Rig section of Blackstar’s Architect software (more information in the Cab Rig section below), which also offers additional Blackstar presets and almost limitless further options and permutations. This control allows quick access, physical control over the XLR, Line Out and USB audio Channel 3 output level. At maximum (fully clockwise), this control has no effect on the signal level. At minimum (fully anti-clockwise), this control attenuates the signal on these outputs by 20dB.
USB Audio - Cab Rig Output
This USB type C socket is used for USB audio and connecting to the Blackstar Architect software app. The audio output via USB from your amplifier directly to your computer is carried across four independent, simultaneous channels:
§ Channel 1: Cab Rig, left channel – The fully processed guitar sound, with power amp and speaker cabinet emulation. This will include the left channel of the Cab Rig Room. This signal is taken from after the Master volume control.
§ Channel 2: Cab Rig, right channel – The fully processed guitar sound, with power amp and
speaker cabinet emulation. This will include the right channel of the Cab Rig Room. This signal is taken from after the Master volume control.
§ Channel 3: Preamp output – The sound of the preamp voices and EQ stages, taken before the reverb and without any speaker or cabinet emulation. Ideal for use with your own effects and power amp/cabinet emulation plugins within your recording software/DAW. This signal is not affected by the Master volume control or any controls within Cab Rig, but it can be attenuated by up to 20dB using the Cab Rig Outputs ‘Level’ control on the side panel.
§ Channel 4: Unprocessed dry guitar signal – This is the direct signal from your guitar as received by the input stage of the amp. This signal is ideal for reamping. This signal is not affected by any of the amplifier’s controls.
Your AMPED pedal can also receive audio input from your computer:
§ Channel 1: Line input, left channel – Used for audio monitoring or backing track playback via the XLR and Line Out Cab Rig outputs.
§ Channel 2: Line input, right channel – Used for audio monitoring or backing track playback via the Balanced XLR and Line Out Cab Rig outputs.
