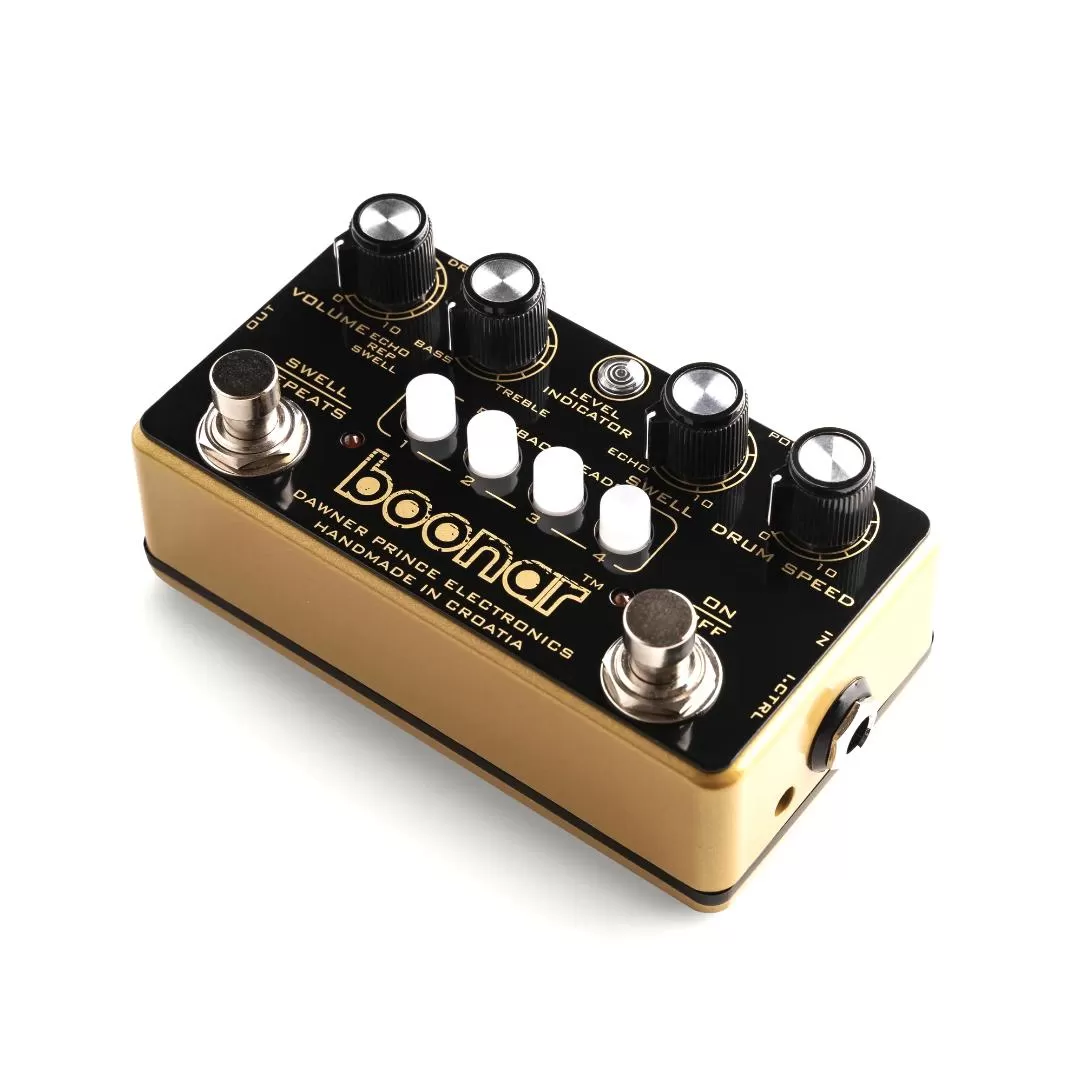

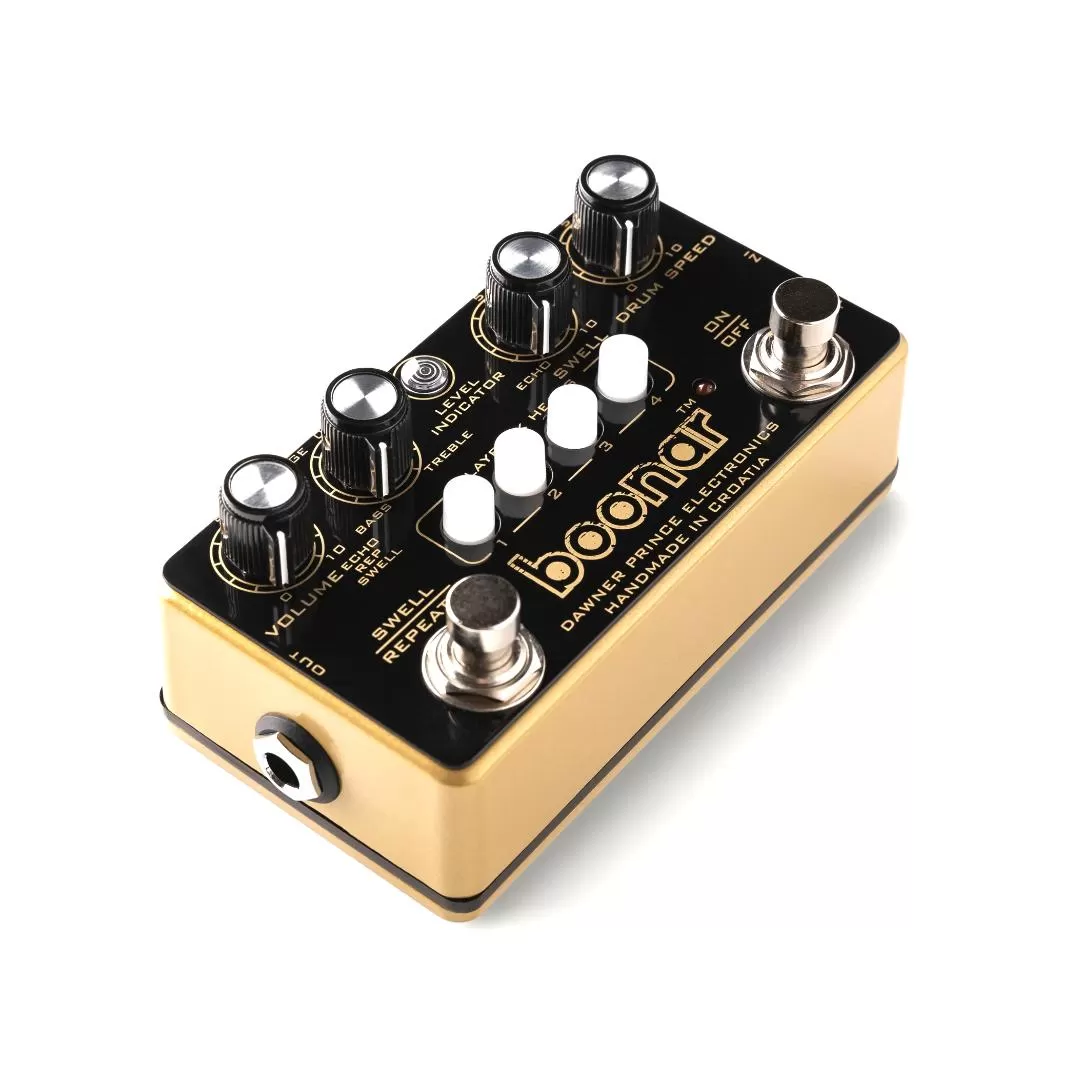

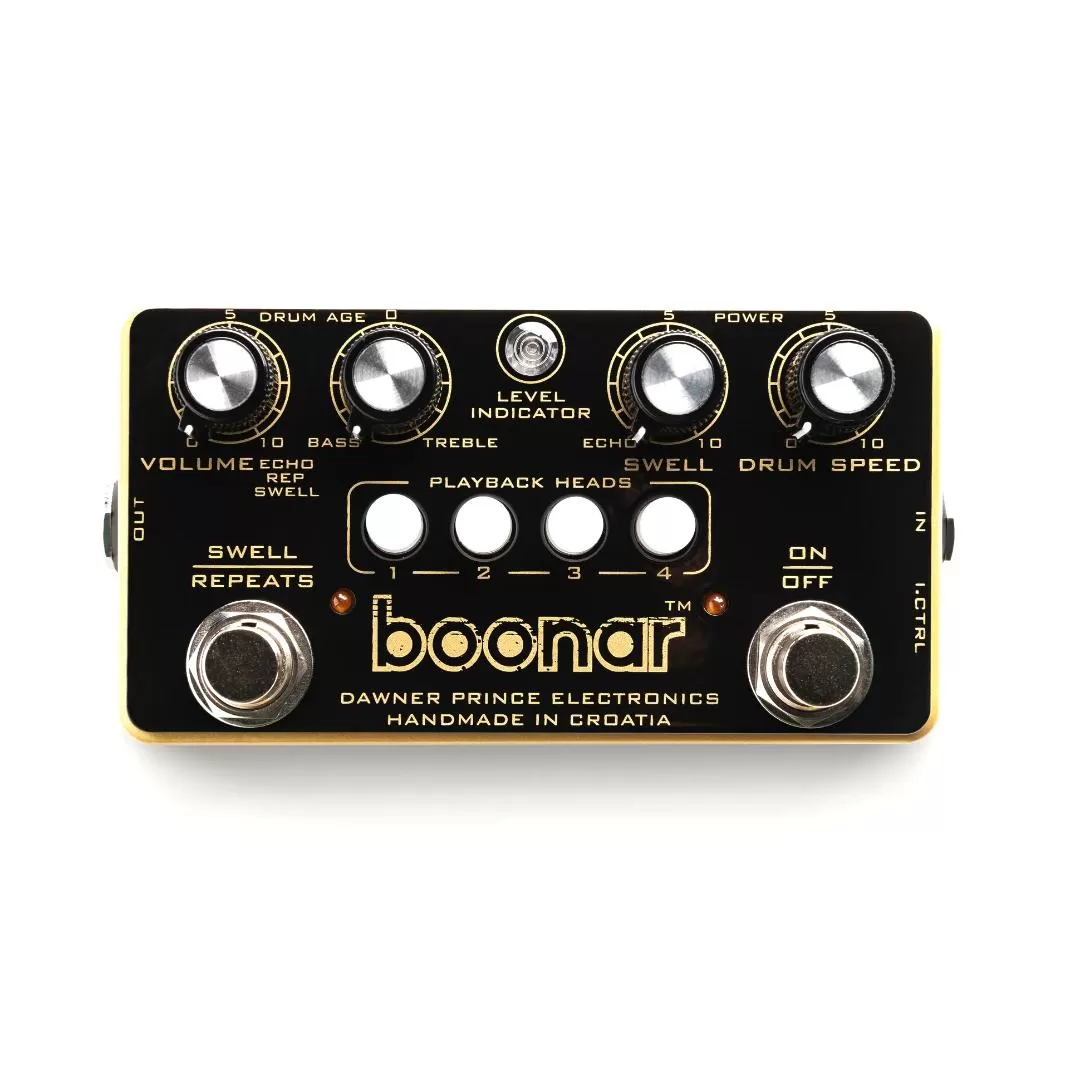

Boonar™ är en effektpedal som är exakt designad för att leverera ljud och känsla av det legendariska originalet Binson Echorec, en magnetisk trumekoenhet med flera tryck. Allt finns där och mer: från tjock, saftig rörton, härliga flerdimensionella ekorepeteringar smälta med hemskt efterklangsfall, variabel fördröjningstid upp till en hel sekund och separata uppspelningshuvudena bytessystem till ett fantastiskt och distinkt yttre utseende som domineras av en guldfinish och grön pulserande "magic-eye" nivåindikator, allt förpackat i en otroligt kompakt stompbox-form.
Drag
Volymeko/upprepa/svällning
Styr volymen för den fördröjda signalen som kommer från uppspelningshuvudena. Denna kontroll är baserad på ingångskontrollinställning.
Bas/diskant
Justerar EQ för fördröjningssignalen. Precis som i den ursprungliga Echorec-maskinen är denna effekt subtil och växlar från mörkare till ljusare.
Sväll (längd på svällning)
Ställer in mängden regenerering/antal upprepningar från en enda upprepning (slap back delay-Echo-läge) för varje uppspelningshuvud till oändligt. På gränsen till självsvängning kommer Boonar att börja producera de där specifika ljuvliga svällningarna som bubblar, vilket skapar en komplex flerdimensionell ljudvägg.
Trumhastighet
Ställer in rotationshastigheten för den virtuella magnetiska trumman som är direkt proportionell mot maskinens fördröjningstid. Till skillnad från Binson Echorec med fast trumhastighet och fördröjningstid på max 300ms på det 4:e uppspelningshuvudet, ger Boonar fördröjningstider från ~40 ms på det 1:a uppspelningshuvudet upp till en hel sekund (1000 ms) på det 4:e uppspelningshuvudet! Helt medurs inställning motsvarar den snabbaste trumhastigheten och därmed kortaste fördröjningstiderna. Binson Echorec fördröjningstidsinställning är klockan 3.
Trumåldern
Denna kontroll lägger till alla söta åldringsegenskaper som är specifika för Binson Echorec. När nya Echorec-repetitioner är ljusa, låter metalliskt och upprepas ganska exakt eftersom magnettrumma var en förbättring jämfört med magnetband. Men med åldrandet sker en liten förlust i volym och höga frekvenser på grund av slitage/dålig inriktning av uppspelningshuvuden och en mycket unik modulering introduceras i fördröjningssignalen. Denna modulering orsakas mest av slitna mekaniska delar som börjar oregelbundet driva minnesskivan/trumman och till skillnad från andra fördröjningsmoduleringar är denna mer av ett vibrato än en köreffekt.
Med Drum Age-kontroll inställd på noll (helt medurs) finns det ett minimum av åldringseffekter i fördröjningssignalen. Att öka den till klockan 12 kommer att lägga till en subtil mängd modulering som producerar en behaglig wow-effekt, medan på maximum kommer att introducera en trevlig warble med märkbar förlust i hög frekvens och volym på uppspelningshuvudena. En annan viktig egenskap är att moduleringsfrekvensen för trumåldern (frekvensen för warble-effekten) är direkt proportionell mot trumhastigheten - när trumhastigheten ökas, så är frekvensen för warblen och vice versa.
Mycket tid och hårt arbete gick åt till att återskapa alla dessa egenskaper, vilket innebär att noggrant mäta alla parametrar på de faktiska maskinerna och överföra dem till Boonars DSP - virtuell magnetisk trumma.
Ingångskontroll
Styr nivån på insignalen till fördröjningsvägen. Denna kontroll gör det möjligt för Boonar att acceptera alla typer av instrument med olika signalnivåer på ingången. Att vrida ingångskontrollen hela vägen upp kommer att producera de vackra överväxlingseffekterna på fördröjningen, specifika för Binson Echorec.
Uppspelningshuvuden
Binson Echorec hade en 12-läges rotationsströmbrytare som användes för att välja olika uppspelningshuvuden och kombinationer för enkel- och flertrycksfördröjning. Vi ville övervinna den begränsningen och la till en separat uppspelningshuvud-omkopplare för maximalt 16 möjliga huvudkombinationer. Alla fyra uppspelningshuvudutgångarna är sanna analoga.
Nivåindikator
Nivåindikatorn som kallas ett "magiskt öga" visar nivån på insignalen och upprepas.
Svälla/upprepas
Växlar mellan standardupprepningsläge - flera repetitioner beroende på Swell-kontrollpotentiometern och ett Swell-läge som lägger en del av signalen från alla fyra uppspelningshuvudena i utgångsmixern för att producera dessa reverb-liknande "katedraltoneffekter".
Leder/True bypass
Boonar använder både True bypass och Trails-läge som helt enkelt kan bytas ut genom att ställa in interna DIP-switchar enligt det tillhandahållna schemat. Trails-läget håller Boonars förförstärkare och utgångsbuffert inkopplade och håller den saftiga Binson Echorec-rörtonen alltid på, och när de förbikopplas fortsätter ekon att upprepas tills de naturligt avtar, beroende på Swell-potentiometerns inställning. Spårläge är fabriksinställt.
Torrvolym (Kill dry)
Intern trimpot ställer in nivån på den torra signalen som kommer från förförstärkaren till utgångsmixern. Den är fabriksinställd på enhetsförstärkning.
Modernt/original
Intern DIP-switch ställer in ingångsimpedansen från mycket låg - 47K Ohm i originalläge (Binson Echorec-läge) till 1M i modernt läge vilket ger mer gnistan, dynamik och lite mer utvolym.
Modernt läge är fabriksinställt.
Tekniska specifikationer
MkII modell
Strömingångsspänning: 9V DC
Strömingångskontakt: 5,5 mm / 2,1 mm fatkontakt (centernegativ)
Strömförbrukning: ~180mA
Storlek: 4,4" x 2,3"
Boonar™ is an effects pedal precisely designed to deliver sound and feel of the legendary original Binson Echorec, a multi-tap magnetic drum echo unit. Everything is in there and more: from thick, juicy tube tone, glorious multi-dimensional echo repeats melted with haunting reverb decays, variable delay time up to a full second and separate playback heads switching system to an amazing and distinctive external looks dominated by a gold finish and green pulsating "magic-eye" level indicator, all packed in an incredibly compact stompbox form.
Features
Volume echo/repeat/swell
Controls the output volume of the delayed signal coming from the playback heads. This control is based on Input control setting.
Bass/Treble
Adjusts the EQ of the delay signal. Just like in original Echorec machine, this effect is subtle, changing from darker to brighter.
Swell (Length of swell)
Sets the amount of regeneration/number of repeats from single repeat (slap back delay-Echo mode) of each playback head to infinite. On the edge of self - oscillation Boonar will start to produce those specific luscious swells that bubble, creating a complex multi-dimensional wall of sound.
Drum speed
Sets the rotational speed of the virtual magnetic drum which is directly proportional to the delay time of the machine. Unlike Binson Echorec with fixed drum speed and delay time of 300ms max on the 4th playback head, Boonar provides delay times from ~40 ms on the 1st playback head up to a full second (1000 ms) on the 4th playback head! Fully clockwise setting corresponds to the fastest drum speed hence shortest delay times. Binson Echorec delay time setting is at 3 o'clock.
Drum age
This control adds all those sweet aging characteristics specific to Binson Echorec. When new Echorec repeats are bright, metallic sounding and repeat pretty accurately since magnetic drum was quite an improvement over magnetic tape. But with aging there is a slight loss in volume and high frequencies due to a wear/poor playback heads alignment and a very unique modulation is introduced in the delay signal. This modulation is mostly caused by worn mechanical parts that start to irregularly drive the memory disc/drum and unlike other delay modulations this one is more of a vibrato than a chorus effect.
With Drum Age control set to zero (fully clockwise), there is a minimum aging effects present in the delay signal. Increasing it to 12 o'clock will add a subtle amount of modulation producing a pleasant wow effect, while on maximum will introduce a nice warble with noticeable loss in high frequency and volume on the playback heads. Another important characteristics is that Drum Age modulation frequency (the rate of the warble effect) is directly proportional to the Drum Speed - as the drum speed is increased, so is the rate of the warble and vice versa.
A lot of time and hard work went into recreating all those characteristics, meaning carefully measuring all the parameters on the actual machines and transferring them into the Boonar's DSP - virtual magnetic drum.
Input control
Controls the level of the input signal to the delay path. This control enables Boonar to accept all kinds of instruments with various signal levels on the input. Cranking the Input Control all the way up will produce those beautiful overdrive effects on the delay, specific to the Binson Echorec.
Playback heads
Binson Echorec had a 12-position rotational switch that was used to select different playback heads and combinations for single and multi-tap delay. We wanted to overcome that limitation and added a separate playback heads switches for a maximum of 16 possible head combinations. All four playback heads outputs are true analog.
Level Indicator
The Level Indicator called a "magic-eye" displays the level of input signal and repeats.
Swell/Repeats
Switches between standard Repeats mode - a multiple repetitions depending on the Swell control potentiometer and a Swell mode which puts a portion of signal from all four playback heads into the output mixer to produce those reverb - like, "cathedral tone" effects.
Trails/True bypass
Boonar utilizes both True bypass and Trails mode simply interchangeable by setting internal DIP switches according to the provided scheme. Trails mode keeps Boonar's preamp and output buffer engaged keeping that juicy Binson Echorec tube tone always on, and when bypassed echoes keep repeating until they naturally decay, depending on the Swell potentiometer setting. Trails mode is factory preset.
Dry volume (Kill dry)
Internal trim pot sets the level of the dry signal coming from the preamp into the output mixer. It is factory set to unity gain.
Modern/Original
Internal DIP switch sets the input impedance from very low - 47K Ohm in Original mode (Binson Echorec mode) to 1M in Modern mode which brings more sparkle, dynamics and a bit more output volume.
Modern mode is factory preset.
Tech specs
MkII model
Power Input Voltage: 9V DC
Power input connector: 5.5mm / 2.1mm barrel connector (Center Negative)
Power Consumption: ~ 180mA
Size: 4.4” x 2.3”
