Med bara 210 mm (8,3 tum) och 68 g (2,4 oz) är denna mikrofon en av de kortaste och lättaste hagelgevärkondensatormikrofonerna som finns tillgängliga. Samtidigt erbjuder den imponerande noggrannhet, klarhet och musikalitet.
Mikrofonen är helt immun mot RF-emission och 19 mm (0,75 tum) kondensorkassetten kan hantera toppar SPL på 152 dB innan klippning.
Designad för ett brett spektrum av applikationer, är d:dicate™-mikrofonserien idealisk för användning med kamerasystem, i fasta positioner vid idrottsanläggningar, för sändningar/ENG/film som blommar och till och med studioinspelningsmiljöer.
Mikrofonkapseln
d:dicate™ 4017B hagelgevärsmikrofon är utrustad med ett högriktat hyperkardioidupptagningsmönster; erhålls med en superkardioiddesign med ett interferensrör som ger utmärkt avstötning utanför axeln. Dess unika riktningsmönster är användbart när du behöver exceptionellt hög riktningsförmåga med hög avvisning av bakgrundsbrus. Det är praktiskt när du inte kan placera mikrofonen tillräckligt nära ljudkällan. MMP-B-förförstärkaren är bäst om du vill ha lättillgängliga högförstärkare och låga brytare.
Omfattande forskning och utveckling har genomförts för att optimera ljudet som kommer från sidorna och baksidan av mikrofonen. En av de viktigaste prestationerna är att vi har minimerat ofta mycket olinjär respons hos en hagelgevärsmikrofon på grund av dess sidolober. Kondensorkapseln använder en högspänningsförpolariserad bakplatta, vilket ger hagelgeväret hög effekt såväl som bred dynamik, extremt lågt brus och distorsionsspecifikationer.
d:dicate™ 4017B hagelgevärsmikrofon har två inbyggda filter. De aktiveras via en genialisk kopplingsringdesign. Med en enkel vridning av två robusta ringar kan ingenjörer implementera en högfrekvensförstärkning som lägger till en 4 dB hylla vid 8 kHz. Detta kompenserar för hög förlust när den används med windjammers. En första ordningens basrullning under 120 Hz minimerar hantering och vindbrus. Ett permanent tredje ordningens högpassfilter vid 50 Hz tar effektivt bort oönskade lågfrekventa störningar från hantering och vindbrus.
d:dicate™ 4017B hagelgevärsmikrofon finns även med Rycote vindruta och fjädringssystem – en fullpackad och färdig lösning.
När som helst, och utan verktyg behövs, är det möjligt att förvandla d:dicate™ 4017B hagelgevärsmikrofonen till en ny konfiguration. Du kan kombinera den med en annan d:dicate™ eller d:facto™ mikrofonkapsel eller förförstärkare.
Drag
Produkten erbjuder följande funktioner
Liten och lätt
Utmärkt RF-immunitet
Enhetlig respons utanför axeln
Mycket riktningsmönster
d:dicate™ 4017B HAGGEVÄNSMIKROFON
Riktningsmönster
Superkardioid, lobformad
Funktionsprincip
Tryckgradient, med interferensrör
Kassetttyp
Förpolariserad kondensor
Frekvensområde
20 Hz - 20 kHz, permanent tredje ordningens högpassfilter vid 50 Hz
Frekvensområde, ±2 dB, vid 60 cm (23,6 tum)
70 Hz - 18 kHz med typ. 3 dB mjuk boost vid 15 kHz
Känslighet, nominell, ±2 dB vid 1 kHz
19 mV/Pa; -34,4 dB re. 1 V/Pa
Motsvarande ljudnivå, A-vägd
Typ. 13 dB(A) ang. 20 µPa (max. 15 dB(A))
Ekvivalent ljudnivå, ITU-R BS.468-4
Typ. 24 dB (max. 26 dB)
S/N-förhållande (A-vägt), ang. 1 kHz vid 1 Pa (94 dB SPL)
Typ. 81 dB(A)
Total harmonisk distorsion (THD)
< 1 % upp till 137 dB SPL-topp
Dynamiskt omfång
Typ. 124 dB
Max. SPL, topp före klippning
138 dB
Omkopplingsbar dämpare, filter mm.
Hög boost: +4 dB vid 8 kHz. Low cut: Första ordningens filter, under 120 Hz
Minsta belastningsimpedans
2 kΩ
Kabeldrivningskapacitet
100 m (328 fot)
Utgångsbalansprincip
Signalen balanserad
Common mode rejection ratio (CMRR)
> 40 dB
Strömförsörjning (för full prestanda)
48 V fantomeffekt (± 4 V)
Nuvarande förbrukning
4,5 mA
Anslutning
XLR-3M. Pin 1: skärm, Pin 2: signal + fas, Pin 3: signal - fas
Mikrofonens diameter
19 mm (0,75 tum)
Kapsel diameter
19 mm (0,75 tum)
Mikrofonlängd
212 mm (8,3 tum)
Maximal utspänning, RMS
2,0 V
Polaritet
+V vid stift 2 för positivt ljudtryck
Temperaturområde
-40°C till 45°C (-40°F till 113°F)
Relativ fuktighet (RH)
Upp till 90 %

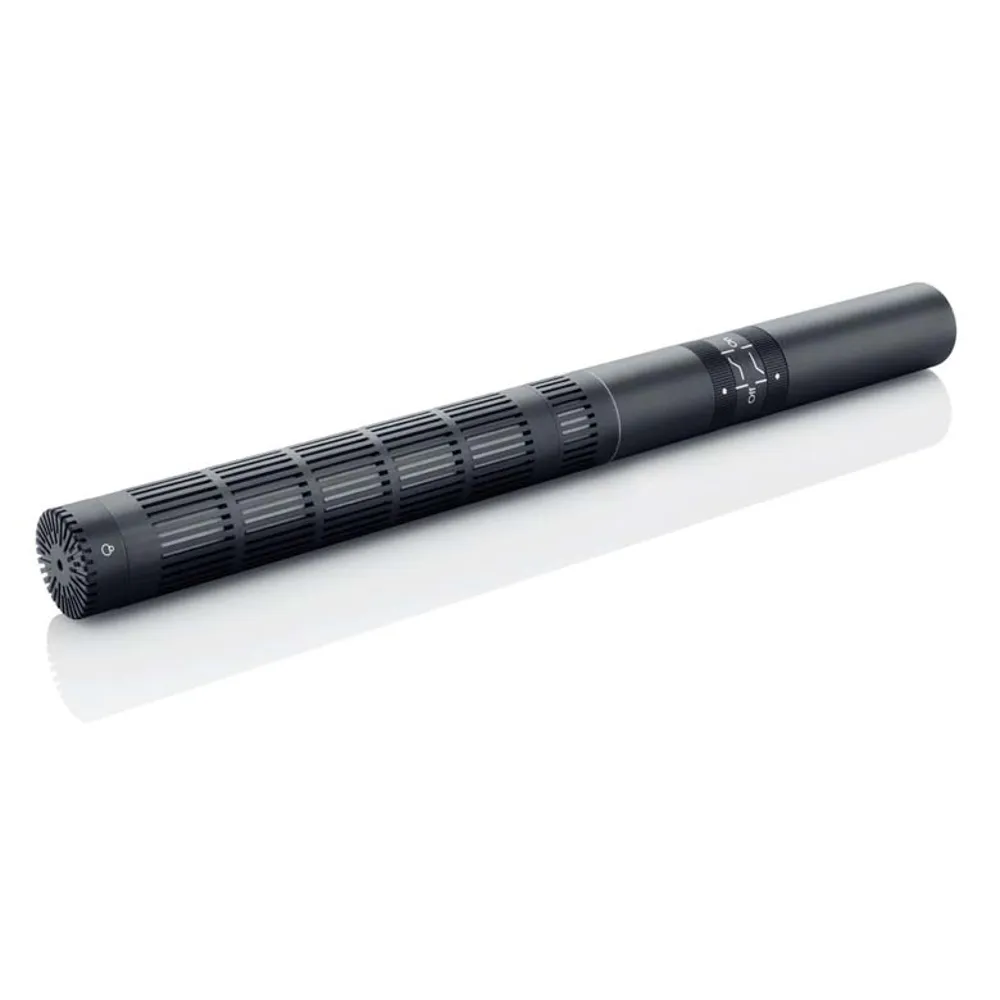

At just 210 mm (8.3 in) and 68 g (2.4 oz), this mic is one of the shortest and lightest shotgun condenser microphones available. At the same time, it offers impressive accuracy, clarity and musicality.
The mic is fully immune to RF emission and the 19 mm (0.75 in) condenser cartridge is capable of handling peak SPLs of 152 dB before clipping.
Designed for a broad range of applications, the d:dicate™ Microphones Series is ideal for use with camera systems, in fixed positions at sports facilities, for broadcast/ENG/film booming and even studio recording environments.
The microphone capsule
The d:dicate™ 4017B Shotgun Microphone is equipped with a highly-directional hypercardioid pickup pattern; obtained using a supercardioid design with an interference tube that provides excellent off-axis rejection. Its unique directional pattern is useful when you need exceptionally high directivity with high background noise rejection. It is convenient when you cannot place the mic close enough to the sound source. The MMP-B preamplifier is best if you want easily accessible high boost and low cut switches.
Extensive research and development has been undertaken to optimize the sound coming from the sides and back of the microphone. One of the key accomplishments is that we have minimized often very un-linear response of a shotgun microphone due to its side lobes. The condenser capsule uses a high voltage pre-polarized back plate, endowing the shotgun with high output as well as wide dynamics, extremely low noise and distortion specifications.
The d:dicate™ 4017B Shotgun Microphone features two onboard filters. They are activated via an ingenious switching ring design. With a simple twist of two sturdy rings, engineers can implement a high-frequency boost that adds a 4 dB shelf at 8 kHz. This compensates for hi loss when used with windjammers. A first-order bass roll-off below 120 Hz minimizes handling and wind noise. A permanent third-order high-pass filter at 50 Hz effectively removes unwanted low frequency disturbance from handling and wind noise.
The d:dicate™ 4017B Shotgun Microphone is also available with Rycote Windshield and suspension system – a fully-packed and ready-to-go solution.
At any time, and with no tools needed, it is possible to transform the d:dicate™ 4017B Shotgun Microphone into a new configuration. You can combine it with another d:dicate™ or d:facto™ Microphone Capsule or Preamplifier.
Features
The product offers the following features
Small and lightweight
Excellent RF Immunity
Uniform off-axis response
Highly directional pattern
d:dicate™ 4017B SHOTGUN MICROPHONE
Directional pattern
Supercardioid, lobe-shaped
Principle of operation
Pressure gradient, with interference tube
Cartridge type
Pre-polarized condenser
Frequency range
20 Hz - 20 kHz, permanent third order high pass filter at 50 Hz
Frequency range, ±2 dB, at 60 cm (23.6 in)
70 Hz - 18 kHz with typ. 3 dB soft boost at 15 kHz
Sensitivity, nominal, ±2 dB at 1 kHz
19 mV/Pa; -34.4 dB re. 1 V/Pa
Equivalent noise level, A-weighted
Typ. 13 dB(A) re. 20 µPa (max. 15 dB(A))
Equivalent noise level, ITU-R BS.468-4
Typ. 24 dB (max. 26 dB)
S/N ratio (A-weighted), re. 1 kHz at 1 Pa (94 dB SPL)
Typ. 81 dB(A)
Total harmonic distortion (THD)
< 1% up to 137 dB SPL peak
Dynamic range
Typ. 124 dB
Max. SPL, peak before clipping
138 dB
Switchable attenuator, filters etc.
High boost: +4 dB at 8 kHz. Low cut: First order filter, below 120 Hz
Minimum load impedance
2 kΩ
Cable drive capability
100 m (328 ft)
Output balance principle
Signal balanced
Common mode rejection ratio (CMRR)
> 40 dB
Power supply (for full performance)
48 V Phantom power (± 4 V)
Current consumption
4.5 mA
Connector
XLR-3M. Pin 1: shield, Pin 2: signal + phase, Pin 3: signal - phase
Microphone diameter
19 mm (0.75 in)
Capsule diameter
19 mm (0.75 in)
Microphone length
212 mm (8.3 in)
Maximum output voltage, RMS
2.0 V
Polarity
+V at pin 2 for positive sound pressure
Temperature range
-40°C to 45°C (-40°F to 113°F)
Relative humidity (RH)
Up to 90%
