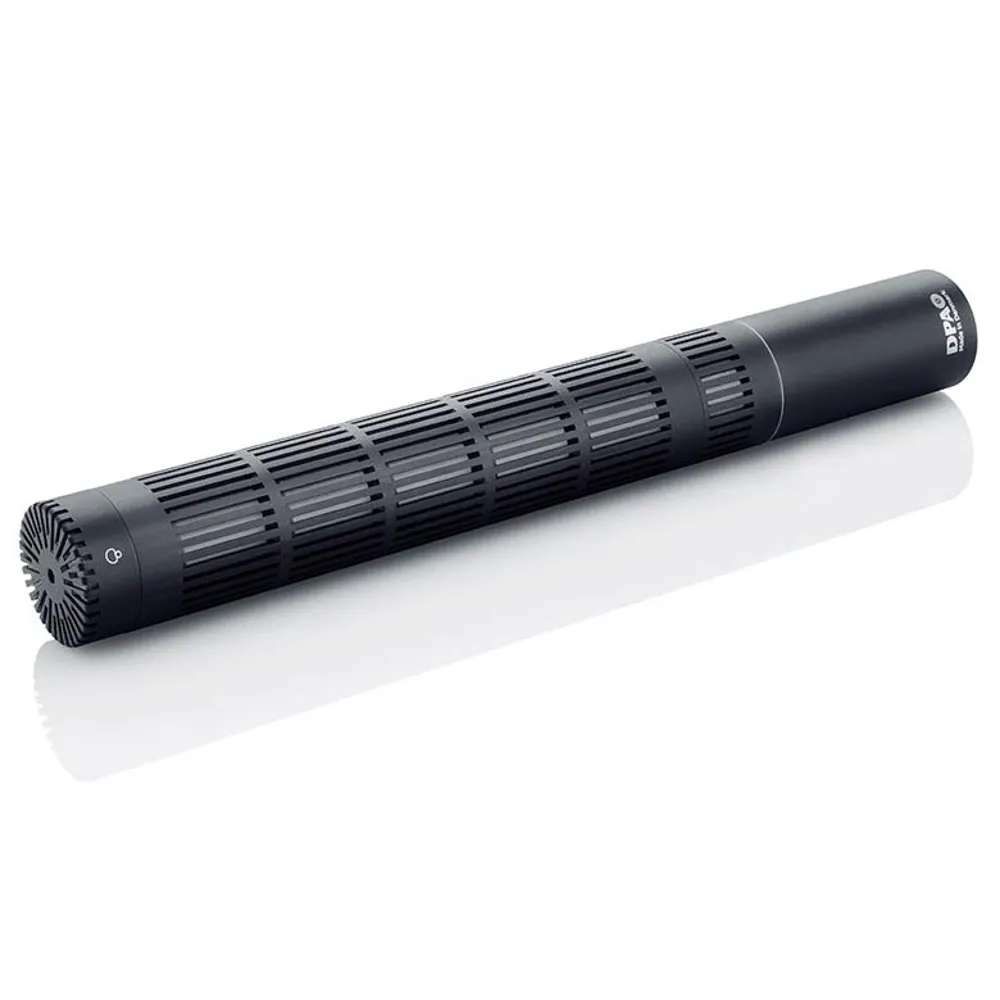

DPA 4017C

Visa orginaltexten

Med bara 154 mm (6,1 tum) och 70 g (2,5 oz) sätter den här mikrofonen nya standarder för kompakthet inom hagelgevärsmikrofoner och deras tillämpningar. Samtidigt erbjuder den imponerande noggrannhet, klarhet och musikalitet.

Mikrofonen är helt immun mot RF-emission och 19 mm (0,75 tum) kondensorkassetten kan hantera toppar SPL på 152 dB innan klippning. Designad för ett brett spektrum av applikationer, är d:dicate™-mikrofonserien idealisk för användning med kamerasystem, i fasta positioner vid idrottsanläggningar, för sändningar/ENG/film som blommar och till och med studioinspelningsmiljöer.

Mikrofonkapseln

d:dicate™ 4017C hagelgevärsmikrofon, Compact är utrustad med ett högriktat hyperkardioidupptagningsmönster; erhålls med en superkardioiddesign med ett interferensrör som ger utmärkt avstötning utanför axeln. Dess unika riktningsmönster är användbart när du behöver exceptionellt hög riktningsförmåga med hög avvisning av bakgrundsbrus. Det är praktiskt när du inte kan placera mikrofonen tillräckligt nära ljudkällan. MMP-C förförstärkaren gör att blomstrande applikationer som i en bil eller i lågt i tak är okomplicerade.

Omfattande forskning och utveckling har genomförts för att optimera ljudet som kommer från sidorna och baksidan av mikrofonen. En av de viktigaste prestationerna är att vi har minimerat ofta mycket olinjär respons hos en hagelgevärsmikrofon på grund av dess sidolober. Kondensorkapseln använder en högspänningsförpolariserad bakplatta, vilket ger hagelgeväret hög effekt såväl som bred dynamik, extremt lågt brus och distorsionsspecifikationer.

d:dicate™ 4017C hagelgevärsmikrofon, Compact är också tillgänglig med Rycote Windshield och fjädringssystem – en fullpackad och färdig lösning.

När som helst och utan verktyg behövs, är det möjligt att förvandla d:d:dicate™ 4017C hagelgevärsmikrofon, kompakt till en ny konfiguration. Du kan kombinera den med en annan d:dicate™ eller d:facto™ mikrofonkapsel eller förförstärkare.

Riktningsmönster

Supercardioid, lobformad

Funktionsprincip

Tryckgradient, med interferensrör

Kassetttyp

Förpolariserad kondensor

Frekvensområde

20 Hz - 20 kHz

Frekvensområde, ±2 dB, vid 60 cm (23,6 tum)

40 Hz - 18 kHz med typ. 3 dB mjuk boost vid 15 kHz

Känslighet, nominell, ±2 dB vid 1 kHz

19 mV/Pa; -34,4 dB re. 1 V/Pa

Motsvarande ljudnivå, A-vägd

Typ. 13 dB(A) ang. 20 µPa (max. 15 dB(A))

Ekvivalent ljudnivå, ITU-R BS.468-4

Typ. 24 dB (max. 26 dB)

S/N-förhållande (A-vägt), ang. 1 kHz vid 1 Pa (94 dB SPL)

Typ. 81 dB(A)

Total harmonisk distorsion (THD)

< 1 % upp till 137 dB SPL-topp

Dynamiskt omfång

Typ. 124 dB

Max. SPL, topp före klippning

146 dB

Utgångsimpedans

100 Ω

Minsta belastningsimpedans

2 kΩ

Kabeldrivningskapacitet

100 m (328 fot)

Utgångsbalansprincip

Impedansbalansering med Active Drive

Common mode rejection ratio (CMRR)

> 50 dB

Strömförsörjning (för full prestanda)

48 V fantomeffekt (± 4 V)

Nuvarande förbrukning

2,8 mA

Anslutning

XLR-3M. Stift 1: skärm, stift 2: signal + fas, stift 3: - fas

Färg

Matt svart

Vikt

70 g (2,5 oz)

Mikrofonens diameter

19 mm (0,75 tum)

Kapsel diameter

19 mm (0,75 tum)

Mikrofonlängd

154 mm (6 tum)

Maximal utspänning, RMS

4,5 V

Polaritet

+V vid stift 2 för positivt ljudtryck

Temperaturområde

-40°C till 45°C (-40°F till 113°F)

Relativ luftfuktighet (RH)

Upp till 90 %

Visa översättning

At just 154 mm (6.1 in) and 70 g (2.5 oz), this mic sets new standards for compactness within shotgun microphones and their applications. At the same time, it offers impressive accuracy, clarity and musicality.

The mic is fully immune to RF emission and the 19 mm (0.75 in) condenser cartridge is capable of handling peak SPLs of 152 dB before clipping. Designed for a broad range of applications, the d:dicate™ Microphones Series is ideal for use with camera systems, in fixed positions at sports facilities, for broadcast/ENG/film booming and even studio recording environments.


The microphone capsule

The d:dicate™ 4017C Shotgun Microphone, Compact is equipped with a highly-directional hypercardioid pickup pattern; obtained using a supercardioid design with an interference tube that provides excellent off-axis rejection. Its unique directional pattern is useful when you need exceptionally high directivity with high background noise rejection. It is convenient when you cannot place the mic close enough to the sound source. The MMP-C preamplifier makes booming applications such as in a car or in low-ceiling rooms is uncomplicated.

Extensive research and development has been undertaken to optimize the sound coming from the sides and back of the microphone. One of the key accomplishments is that we have minimized often very un-linear response of a shotgun microphone due to its side lobes. The condenser capsule uses a high voltage pre-polarized back plate, endowing the shotgun with high output as well as wide dynamics, extremely low noise and distortion specifications.

The d:dicate™ 4017C Shotgun Microphone, Compact is also available with Rycote Windshield and suspension system – a fully-packed and ready-to-go solution.

At any time, and with no tools needed, it is possible to transform the d: d:dicate™ 4017C Shotgun Microphone, Compact into a new configuration. You can combine it with another d:dicate™ or d:facto™Microphone Capsule or Preamplifier.



Directional pattern

Supercardioid, lobe-shaped

Principle of operation

Pressure gradient, with interference tube

Cartridge type

Pre-polarized condenser

Frequency range

20 Hz - 20 kHz

Frequency range, ±2 dB, at 60 cm (23.6 in)

40 Hz - 18 kHz with typ. 3 dB soft boost at 15 kHz

Sensitivity, nominal, ±2 dB at 1 kHz

19 mV/Pa; -34.4 dB re. 1 V/Pa

Equivalent noise level, A-weighted

Typ. 13 dB(A) re. 20 µPa (max. 15 dB(A))

Equivalent noise level, ITU-R BS.468-4

Typ. 24 dB (max. 26 dB)

S/N ratio (A-weighted), re. 1 kHz at 1 Pa (94 dB SPL)

Typ. 81 dB(A)

Total harmonic distortion (THD)

< 1% up to 137 dB SPL peak

Dynamic range

Typ. 124 dB

Max. SPL, peak before clipping

146 dB

Output impedance

100 Ω

Minimum load impedance

2 kΩ

Cable drive capability

100 m (328 ft)

Output balance principle

Impedance balancing with Active Drive

Common mode rejection ratio (CMRR)

> 50 dB

Power supply (for full performance)

48 V Phantom power (± 4 V)

Current consumption

2.8 mA

Connector

XLR-3M. Pin 1: shield, Pin 2: signal + phase, Pin 3: - phase

Color

Matte black

Weight

70 g (2.5 oz)

Microphone diameter

19 mm (0.75 in)

Capsule diameter

19 mm (0.75 in)

Microphone length

154 mm (6 in)

Maximum output voltage, RMS

4.5 V

Polarity

+V at pin 2 for positive sound pressure

Temperature range

-40°C to 45°C (-40°F to 113°F)

Relative humidity (RH)

Up to 90%
