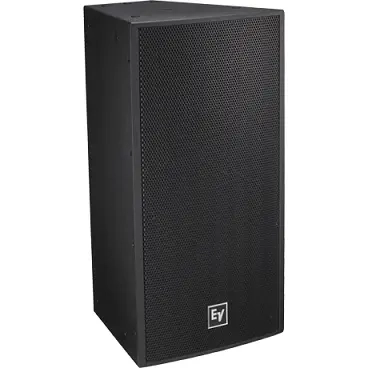

Varje EVF trapetsformad hölje är konstruerad av väderbeständig björk och belagd med EVCoat för maximalt skydd mot väder och vind. EVF:s unika akustiska design och riggdesign gör att vertikala och horisontella kluster kan byggas med valfri kombination av högtalare från både hela EVF & EVH-serien. Med ett sortiment av full-range, lågfrekventa och subwooferhögtalare, ger EVF-serien verktygen för att maximera flexibiliteten i systemdesignen, oavsett applikation och budget. EVF:s innovativa ingångspaneler ger valet av kontakter av Phoenix-typ (ingår i alla standardmodeller), eller tillåter enkelt tillägg av en dubbel kopplingsplatta av NL4-typ eller täckplatta med glandmutter (för väderbeständiga applikationer). En externt åtkomlig bygel väljer också passiv eller aktiv drift, och en tillgänglig 70,7/100V transformatorsats monteras helt enkelt på ingångspanelen för användning i distribuerade system. Alla funktioner ger flexibiliteten att hantera fler arenor med mindre utrustning, samtidigt som de snabbt och exakt tillgodoser kundernas krav.
Anslutningar Phoenix/Euroblock stil skruvterminaler
Frekvenssvar (-3 dB) 58 - 16000 Hz
Frekvenssvar (-10 dB) 49 - 19000 Hz
Rekommenderad högpassfrekvens 65 Hz
Känslighet 1 W/1 m 98 dB
Max. SPL/1m (beräknat) 131 dB
Rapportering
(Nominell -6 dB) H° 90 °
Rapportering
(Nominell -6 dB) V° 90 °
Systemeffekthantering (kontinuerlig/program/topp) 500 watt
LF Transducer SMX2121, 12 tum (305 mm) drivrutin
HF-givare ND2B, 2 tum (51 mm) membrankompressionsdrivrutin
Delningsfrekvens 1450 Hz
Nominell impedans (passiv) 8 ?
Minsta impedans 6 ?
Kapslingsmaterial 13-lagers väderbeständig björk
Grill 16 GA Galvanneal, pulverlack, med roterbar logotyp
Upphängning (22) M10 gängade spetsar
Höjd 768,6 mm (30,26")
Bredd 406,3 mm (16")
Djup 413,3 mm (16,27")
Nettovikt 28,6 kg (63,05 lbs)
Every EVF trapezoidal enclosure is constructed out of weather-resistant birch, and coated with EVCoat for maximum protection from the elements. EVF‘s unique acoustic and rigging designs allow for vertical and horizontal clusters to be built using any combination of loudspeakers from both the entire EVF & EVH Series. With an assortment of full-range, low-frequency, and subwoofer loudspeakers, the EVF Series provides the tools to maximize the flexibility of system design, no matter what the application and budget. EVF‘s innovative input panels provide the choice of Phoenix-type connectors (included in all standard models), or allow the easy addition of a dual NL4-type connector cover plate or gland nut cover plate (for weatherizing applications). An externally accessible jumper also selects passive or active operation, and an available 70.7/100V transformer kit simply mounts to the input panel for use in distributed systems. All features provide the flexibility to manage more venues with less equipment, while quickly and precisely addressing customer requirements.
Connections Phoenix/Euroblock style screw terminals
Frequency Response (-3 dB) 58 - 16000 Hz
Frequency Response (-10 dB) 49 - 19000 Hz
Recommended High-Pass Frequency 65 Hz
Sensitivity 1 W/1 m 98 dB
Max. SPL/1m (calc) 131 dB
Coverage
(Nominal -6 dB) H° 90 °
Coverage
(Nominal -6 dB) V° 90 °
System Power Handling (Continuous/Program/Peak) 500 Watts
LF Transducer SMX2121, 12 in (305mm) Driver
HF Transducer ND2B, 2 in (51 mm) Diaphragm Compression Driver
Crossover Frequency 1450 Hz
Nominal Impedance (Passive) 8 ?
Minimum Impedance 6 ?
Enclosure Material 13 Ply Weather Resistant Birch
Grill 16 GA Galvanneal, Powdercoat, with Rotatable Logo
Suspension (22) M10 Threaded Points
Height 768.6 mm (30.26")
Width 406.3 mm (16")
Depth 413.3 mm (16.27")
Weight Net 28.6 kg (63.05 lbs)
