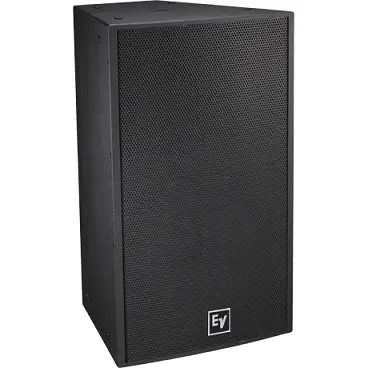

Varje EVF trapetsformad hölje är konstruerad av väderbeständig plywood och belagd med EVCoat för maximalt skydd mot väder och vind. EVF:s unika akustiska design och riggdesign gör att vertikala och horisontella kluster kan byggas med valfri kombination av högtalare från både hela EVF & EVH-serien. Med ett sortiment av full-range, lågfrekventa och subwooferhögtalare ger EVF-serien verktygen för att maximera flexibiliteten i systemdesignen, oavsett applikation och budget. EVF:s innovativa ingångspaneler ger valet av kontakter av Phoenix-typ (ingår i alla standardmodeller), eller tillåter enkelt tillägg av en dubbel kopplingsplatta av NL4-typ eller täckplatta med glandmutter (för väderbeständiga applikationer). En externt åtkomlig bygel väljer också passiv eller aktiv drift, och en tillgänglig 70,7/100V transformatorsats monteras helt enkelt på ingångspanelen för användning i distribuerade system. Alla funktioner ger flexibiliteten att hantera fler arenor med mindre utrustning, samtidigt som de snabbt och exakt tillgodoser kundernas krav.
Nyckelfunktioner
• 2-tums ND2B titanium HF-kompressionsdrivrutin
• Roterbar vågledare med konstant riktning
• Sex tillgängliga mönster med täckning från 40º till 90º
• 101 dB känslighet, 134 dB maximal SPL
• Effekthantering: 500 W kontinuerlig, 2000 W topp
• 4:e ordningens delningsfilter med HF-skydd
• Trapetsformad 13-lagers plywoodhölje i tre ytbehandlingar: EVCoat, PI och glasfiber (FG)
Specifikationer
• Frekvensområde (-10 dB): 41 Hz – 18 kHz
• Upphängning: 22 M10 gängade upphängningspunkter (ett EBK-M10-EVI kit med fyra smidda ögonbultar ingår)
• Förvittrad: Nej
• Minsta impedans: 6Ω
• Nominell impedans (passiv): 8Ω
• HF-givare: 2" ND2B membrankompressionsdrivrutin
• Högtalartyp: Full-range, Two-Way
• Frekvenssvar (-3 dB)¹: 70 Hz – 14 Hz
• Max. SPL/1m (beräknat)²: 134dB
• Täckning (Nominell -6 dB) H: 90°
• LF-givare: 15" SMX2151-drivrutin
• Täckning (Nominell -6 dB) V: 60°
• Systemeffekthantering (kontinuerlig/program/topp): 500 , 1000 , 2000 watt
• Delningsfrekvens: 1450Hz
• Kapslingsmaterial: 13-lagers väderbeständig björk
• Galler: Standardversioner: 16 ga Galvanneal, pulverlack med skärm bakom PI- och FG-versioner: 18 ga rostfritt, pulverlack med hydrofob tyg bakom
• Känslighet 1 W/1 m: 101dB
• Höjd: 30,26" (768,6 mm)
• Bredd: 18,5" (469,8 mm)
• Rekommenderad högpassfrekvens: 45Hz
• Djup: 18,37" (466,6 mm)
• Nettovikt: 70,77 lbs (32,1 kg)
• Ingångsanslutningar: Euroblock; PI- och FG-versioner inkluderar dubbel-gland-mutter ingångspanelkåpa
• Tillgängliga täckningsmönster (nominell -6 dB) HxV: 90 x 60°
• Miljöspecifikationer: Standardversioner: IEC 60529 IP44 PI och FG-versioner: IEC 60529 IP55
• Intern passiv delningsfrekvens: 1450Hz
• Passiv effekthantering: 2000W topp
• Nettovikt: 70,9 lb (32,1 kg)
• Mått (H x B x D): 30,26" x 18,5" x 18,37" (768,6 x 469,8 x 466,6) mm
Every EVF trapezoidal enclosure is constructed out of weather-resistant plywood, and coated with EVCoat for maximum protection from the elements. EVF‘s unique acoustic and rigging designs allow for vertical and horizontal clusters to be built using any combination of loudspeakers from both the entire EVF & EVH Series. With an assortment of full-range, low-frequency, and subwoofer loudspeakers, the EVF Series provides the tools to maximize the flexibility of system design, no matter what the application and budget. EVF‘s innovative input panels provide the choice of Phoenix-type connectors (included in all standard models), or allow the easy addition of a dual NL4-type connector cover plate or gland nut cover plate (for weatherizing applications). An externally accessible jumper also selects passive or active operation, and an available 70.7/100V transformer kit simply mounts to the input panel for use in distributed systems. All features provide the flexibility to manage more venues with less equipment, while quickly and precisely addressing customer requirements.
Key Features
• 2-inch ND2B titanium HF compression driver
• Rotatable Constant-directivity waveguide
• Six available patterns with coverage from 40º to 90º
• 101 dB sensitivity, 134 dB maximum SPL
• Power handling: 500 W continuous, 2000 W peak
• 4th-order crossover with HF protection
• Trapezoidal 13-ply plywood enclosure in three finishes: EVCoat, PI, and fiberglass (FG)
Specifications
• Frequency Range (-10 dB): 41 Hz – 18 kHz
• Suspension: 22 M10 threaded suspension points (one EBK-M10-EVI kit of four forged eyebolts included)
• Weatherized: No
• Minimum Impedance: 6Ω
• Nominal Impedance (Passive): 8Ω
• HF Transducer: 2" ND2B diaphragm compression driver
• Speaker Type: Full-Range, Two-Way
• Frequency Response (-3 dB)¹: 70 Hz – 14 Hz
• Max. SPL/1m (calc)²: 134dB
• Coverage (Nominal -6 dB) H: 90°
• LF Transducer: 15" SMX2151 driver
• Coverage (Nominal -6 dB) V: 60°
• System Power Handling (Continuous/Program/Peak): 500 , 1000 , 2000 Watts
• Crossover Frequency: 1450Hz
• Enclosure Material: 13-ply weather-resistant birch
• Grille: Standard versions: 16 ga Galvanneal, Powdercoat with screen behind PI and FG versions: 18 ga Stainless, Powdercoat with hydrophobic cloth behind
• Sensitivity 1 W/1 m: 101dB
• Height: 30.26" (768.6mm)
• Width: 18.5" (469.8mm)
• Recommended High-Pass Frequency: 45Hz
• Depth: 18.37" (466.6mm)
• Weight Net: 70.77lbs (32.1kg)
• Input Connections: Euroblock; PI and FG versions include dual-gland-nut input-panel cover
• Available Coverage Patterns (Nominal -6 dB) HxV: 90 x 60°
• Environmental Specs: Standard versions: IEC 60529 IP44 PI and FG versions: IEC 60529 IP55
• Internal Passive Crossover Frequency: 1450Hz
• Passive Power Handling: 2000W peak
• Net Weight: 70.9 lb (32.1 kg)
• Dimensions (H x W x D): 30.26" x 18.5" x 18.37" (768.6 x 469.8 x 466.6 )mm
