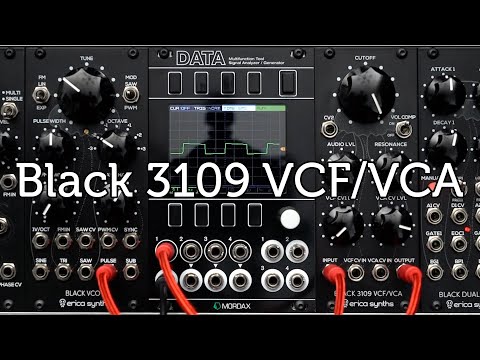

Erica Synths Black 3109 VCF/VCA

Visa orginaltexten

Erica Synths Black 3109 VCF/VCA är en kombination av lågpassfilter och spänningsstyrd förstärkare byggd kring AS3109 VCF integrerad krets, en modern version av IR3109-chippet, som finns på vintage Roland-syntar som Jupiter-serien, Juno-serien och SH -101.

Drag
24dB/okt lågpass VCF
Volymfallskompensation
Inbyggd VCA
Cutoff-level dämpare
1V/okt spårning
3109 VCF/VCA är vårt försök att återskapa det ikoniska ljudet från dessa syntar, men vi siktar också på att förbättra det. Filter baserade på IR3109 hade flera nackdelar, inklusive ett volymfall när resonansen ökas så vi lade till en volymfallskompensation samt en inbyggd VCA för mer mångsidighet i kompakta inställningar. Dessutom är 1V/okt-inställning implementerad så att du kan använda denna modul för perfekt spårning av VCF-tangentbord och även som en VCO.

Svart 3109 VCF/VCA på Modulargrid

Ljudnivå
10Vptp
Cutoff CV-nivå (full span)
-5V - +5V
VCA CV nivå
0 - +10V
Max strömförbrukning
25mA@+12V, 25mA@-12V
Modulbredd
10 hk
Moduldjup
35 mm

Visa översättning

The Erica Synths Black 3109 VCF/VCA is a lowpass filter and voltage-controlled amplifier combo built around the AS3109 VCF integrated circuit, a contemporary version of the IR3109 chip, found on vintage Roland synths such as the Jupiter series, Juno series and the SH-101.

Features
24dB/oct lowpass VCF
Volume drop compensation
Built-in VCA
Cutofflevel attenuverter
1V/oct tracking
The 3109 VCF/VCA is our attempt to recreate the iconic sound of these synths, but we also aim to improve upon it. Filters based on IR3109 had several drawbacks, including a volume drop when the resonance is increased so we added a volume drop compensation as well as a built-in VCA for more versatility in compact setups. Additionally, 1V/oct tuning is implemented so you can use this module for perfect VCF keyboard tracking and also as a VCO.

Black 3109 VCF/VCA on Modulargrid

Audio level
10Vptp
Cutoff CV level (full span)
-5V - +5V
VCA CV level
0 - +10V
Max power consumption
25mA@+12V, 25mA@-12V
Module width
10HP
Module depth
35mm
