MANUELL AV-OMKOPPLARE 4:1

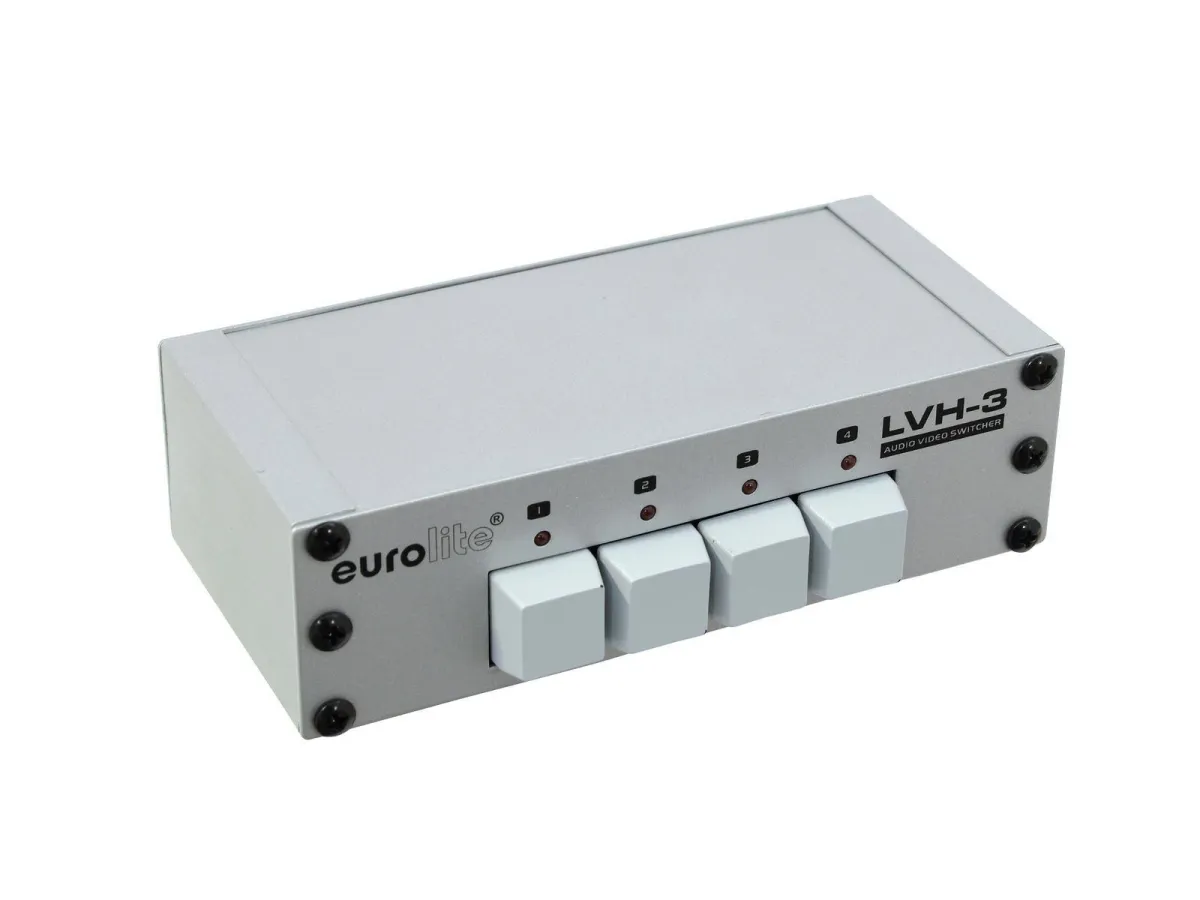

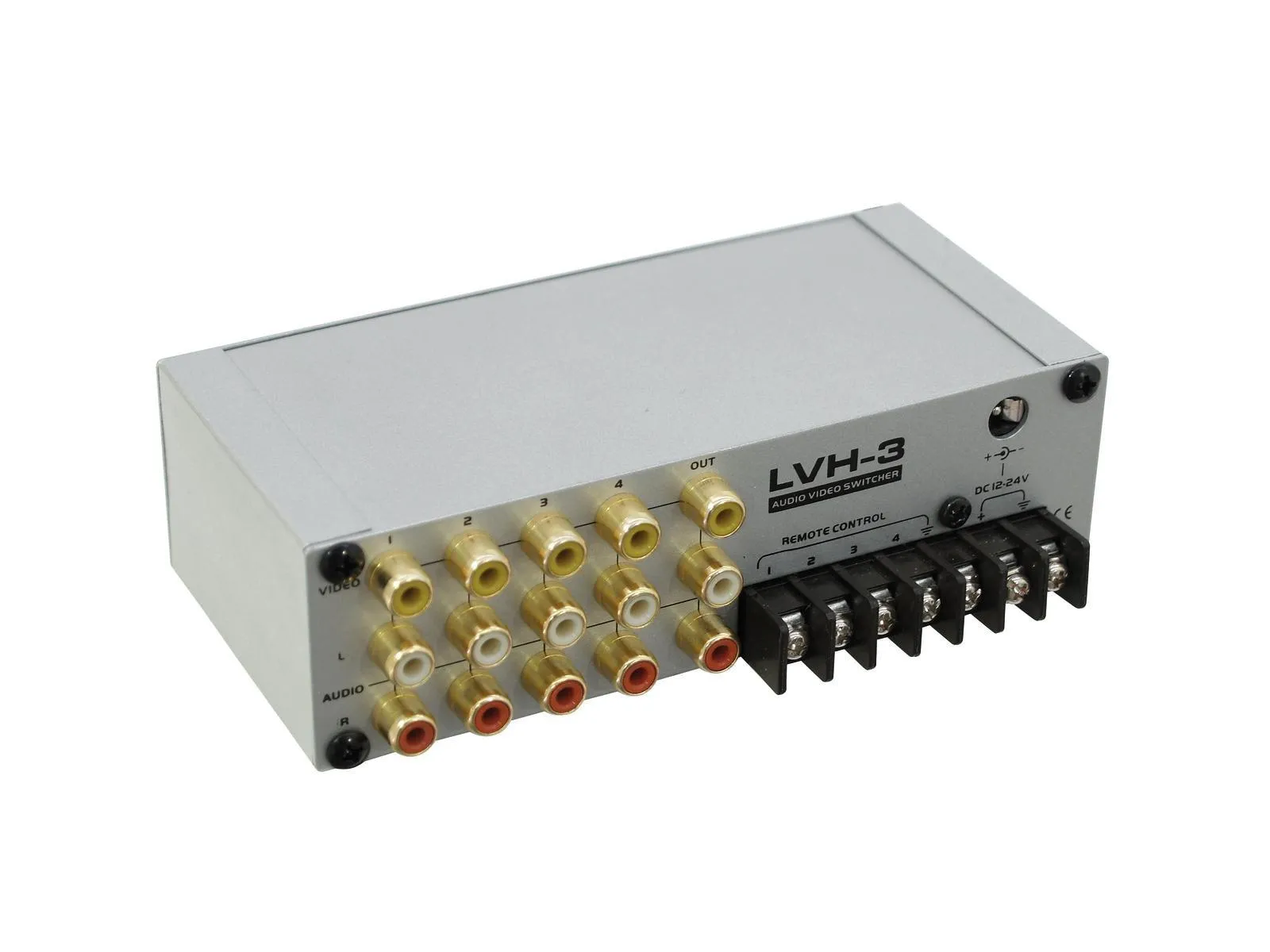

LVH-3 är konstruerad för att växla video- och stereoljudsignaler från upp till fyra källor till en utgång. Omkopplingen kan göras manuellt med fyra tryckknappar eller med en extern fjärrkontroll. En kontrollampa indikerar vilken kanal som är aktiv. Ingångar och utgångar sker på frontpanelen via RCA-uttag. Strömanslutningar görs antingen via blockterminalerna eller via ett likströmsuttag. Enheten är kompatibel med NTSC- och PAL-system.

Manuell AV-omkoppling 4:1
Växling av video- och stereoljudsignaler från fyra källor till en utgång
Växling via tåliga knappar i tangentbordsstil
Indikering av aktiv kanal via kontroll-LED
Blockterminaler för fjärrkontroll
Kompatibel med NTSC och PAL
Guldpläterade RCA-kontakter av hög kvalitet
Superkompakt metallhölje

TEKNISKA SPECIFIKATIONER
Strömförsörjning: 12-24 V DC 100 mA
Strömanslutning: Nätingång via skruvplint
Nätingång via koaxial strömkontakt (M) monteringsversion
Frekvensområde: 10 - 10000000 Hz
S/N-förhållande: >-95 dB
THD: <0,01 % vid 1 kHz
Dimensioner: Bredd: 14,6 cm
Djup: 9 cm
Höjd: 4,2 cm
Vikt: 440 g
Video:
4 x ingångar: 1 Vpp/ 75 ohm, komposit RCA
1 x utgångar: 1 Vpp/ 75 ohm, komposit RCA
Dämpning vid frånslag: >78 dB
Differentiell förstärkning: 0,1
Differentiell fas: <0.3°
Audio:
4 x ingångar: 10 kohm, stereo RCA
1 x utgång: 75 ohm, stereo RCA
Förstärkning: nominellt 0 dB
Ingångsnivå: -10 dBV nominellt
Förstärkningsutrymme: >20 dB/ -10 dBV
Off-dämpning >74 dB
Överhörning: blåsa brusgolv (ingångar terminerade)
