Premium ljudgränssnitt
med avancerad gitarrtonformning
Ljudgränssnittet gitarrspelare
väntade på
Sedan vi var pionjärer inom gitarrförstärkare och effektmodellering 2002, har IK Multimedia ägnat mer tid åt att studera gitarr- och förstärkarinspelning än möjligen någon annan på planeten. Att modellera över 400 redskap har krävt tiotusentals timmar att noggrant mäta interaktionen mellan instrument, pickuper och förstärkarkretsar, för att inte tala om samarbetet mellan världens mest ikoniska gitarrspelare, förstärkartillverkare och ingenjörer för att lära sig att skapa och fånga bra gitarrtoner.
AX I/O ger dig all den upplevelsen.
Gemensam
Konvertering: 24-bitars A/D, 24-bitars D/A
Samplingsfrekvens: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz och 192 kHz
Ström: DC IN
Enhetsanslutning: USB B-Typ 2.0
Kapsling: metallplåt
Linjeutgångar 1-2 (monitor)
Konfiguration: Elektroniskt balanserad och flytande, kompenserar automatiskt nivån när anslutningen är balanserad eller obalanserad, tippen het.
Utgångsimpedans: 150 ohm balanserad, 75 ohm obalanserad
Utgångsnivå: 0 dBFS motsvarar +21 dBu
Frekvenssvar: Från 3 Hz till 32 kHz inom 0,5 dB (96 kHz samplingsfrekvens)
Dynamiskt omfång: 116 dB(A)
THD+N: -106 dB(A) vid -1 dBFS
Kanaler 1-2 överhörning: 115 dB(A)
Linjeutgångar 3-4
Konfiguration: Obalanserad
Utgångsimpedans: 75 Ohm
Utgångsnivå: 0 dBFS motsvarar +16 dBu
Frekvenssvar: Från 3 Hz till 32 kHz inom 0,5 dB (96 kHz samplingsfrekvens)
Dynamiskt omfång: 115 dB(A)
THD+N: -102 dB(A)
Kanaler 3-4 överhörning: 112 dB(A)
Utgång 5 (Amp-utgång)
Konfiguration: Obalanserad, flytande, med valbar marklyft
Utgångsimpedans: 100 Ohm
Utgångsnivå: 0 dBFS motsvarar -6 dBu
Frekvenssvar: Från 10 Hz till 32 kHz inom 0,5 dB (96 kHz samplingsfrekvens)
Dynamiskt omfång: 110 dB(A)
THD+N: -104 dB(A)
Hörlurar ut
Utgångsimpedans: Praktiskt taget idealisk källa (noll ohm) tills klippning
Maximal utgångsnivå: +12 dBu till 50 ohm belastning (ca 180 mW)
Frekvenssvar: Från 3 Hz till 32 kHz inom 0,5 dB (96 kHz samplingsfrekvens)
Dynamiskt omfång: 112 dB(A)
THD+N: -100 dB(A)
Mikrofoningångar 1-2
Konfiguration: Klass-A diskret differentiell mikrofonförförstärkare, stift 2 varm
Ingångsimpedans: 4 kOhms differential
Ingångsnivå, min förstärkning: 0 dBFS erhålls med en +12 dBu-signal på XLR-ingången
Ingångsnivå, max förstärkning: 0 dBFS erhålls med en -37 dBu-signal på XLR-ingången
Frekvenssvar: Från 5 Hz till 32 kHz inom 0,5 dB (96 kHz samplingsfrekvens)
Dynamiskt omfång: 116 dB(A)
THD+N: -106 dB(A) vid -10 dBFS
Linjeingångar 1-2
Konfiguration:
Klass-A diskret differentiallinjemottagare, spets varm
Ingångsimpedans: 20 kOhms differential
Ingångsnivå, min förstärkning: 0 dBFS erhålls med en +26 dBu-signal på TRS-ingången
Ingångsnivå, max förstärkning: 0 dBFS erhålls med en -24 dBu-signal på TRS-ingången
Frekvenssvar: Från 5 Hz till 32 kHz inom 0,5 dB (96 kHz samplingsfrekvens)
Dynamiskt omfång: 116 dB(A)
THD+N: -106 dB(A) vid -10 dBFS
Instrumentingångar 1
Konfiguration: Multipel topologi instrument förförstärkare
Ingångsimpedans, PASSIVT läge: Variabel från 1 MOhms ner till 2,2 kOhms
Ingångsimpedans, AKTIVT läge: 10 kOhms
Ingångsnivå, min förstärkning: 0 dBFS erhålls med en +14 dBu-signal på TS-ingången
Ingångsnivå, max förstärkning: 0 dBFS erhålls med en -17 dBu-signal på TS-ingången
Frekvenssvar: Från 3 Hz till 32 kHz inom 0,5 dB (96 kHz samplingsfrekvens)
Dynamiskt omfång: 117 dB(A)
THD, PURE-läge: 0,0015 %
THD, JFET-läge: 0,5 %
Instrumentingångar 2
Konfiguration: Hi-Z instrumentförförstärkare
Ingångsimpedans: 1 MOhms
Ingångsnivå, min förstärkning: 0 dBFS erhålls med en +14 dBu-signal på TS-ingången
Ingångsnivå, max förstärkning: 0 dBFS erhålls med en -17 dBu-signal på TS-ingången
Frekvenssvar: Från 3 Hz till 32 kHz inom 0,5 dB (96 kHz samplingsfrekvens)
Dynamiskt omfång: 117 dB(A)
THD: 0,006 %
Anslutningar och kontroller

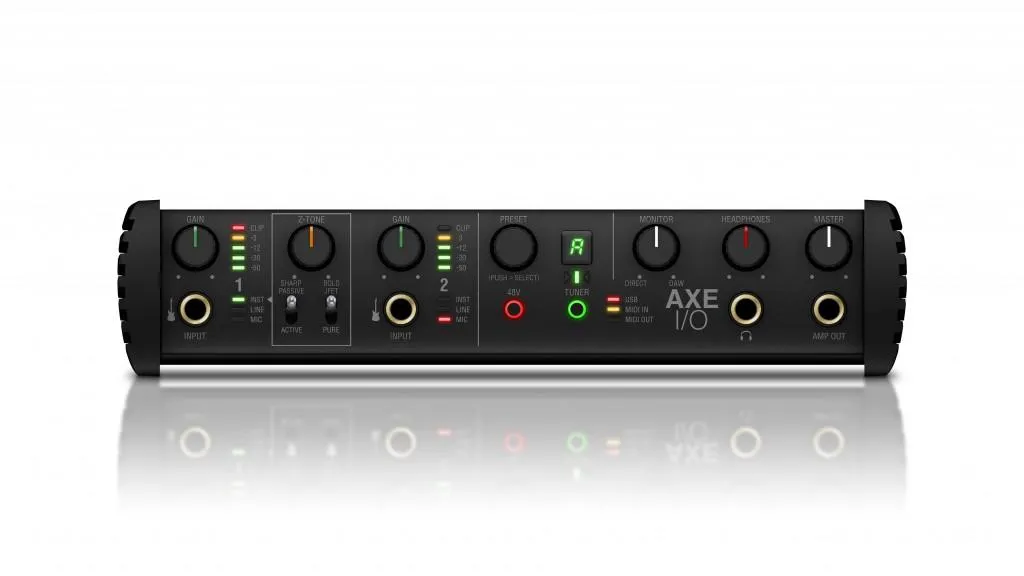

Frontpanel
Två 1/4" instrumentingångsjack
Två analoga potentiometrar för Input GAIN
Två 5 segment ingångsnivåmätare (topp)
Två INST, LINE, MIC lysdioder
Analoga potentiometrar för Z-Tone-kontroll
Pick-up väljare (PASSIV/AKTIV)
Förförstärkartopologiväljare (JFET/PURE)
+48V fantomströmbrytare
Tuner switch
Tuner display och lysdioder
USB lysdioder
MIDI IN/OUT LEDs
push-encoder för förinställningar
Monitorratt
1/4" hörlursutgång
Masterpotentiometer för huvudutgångskontroll
1/4" Amp utgångsjack

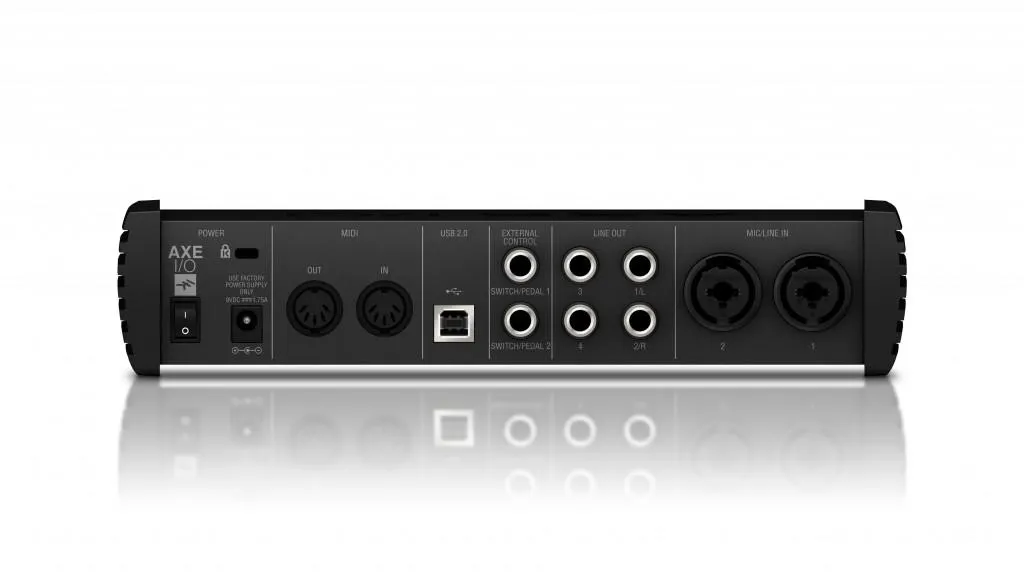

Bakre panel
På/av strömbrytare
Extern DC-strömingång
MIDI I/O 5-stifts DIN-kontakter
USB-uttag av typ B för att ansluta en dator (Mac/PC)
2 x 1/4" TRS externa kontroller uttag
2 x 1/4" TRS Balanserade flytande linjeutgångar
2 x 1/4" TRS Obalanserade linjeutgångar
2 Combo-uttag för MIC-ingång och instrumentingång (automatiskt val)
Paketet inkluderar
AXE I/O
USB A-Type till USB B-Type anslutningskabel (1,5m/4,32ft)
DC strömförsörjning
Mått
Storlek: 23,8 cm/9,37" x 21,1 cm/8,31" x 5,3 cm/2,09"
Vikt: 1,3 kg/2,9 lb
Kompatibilitet
Datorer
64-bitars applikation. Kräver en 64-bitars CPU och operativsystem.
Mac® (64-bitars)
Minimal: macOS 10.11 eller senare. En ledig USB-port.
Windows® (64-bitars)
Minimal: Windows 7 eller senare. En ledig USB-port.
Premium audio interface
with advanced guitar tone shaping
The audio interface guitar players
were waiting for
Since we pioneered guitar amp & effects modeling in 2002, IK Multimedia has spent more time studying guitar and amp recording than possibly anyone else on the planet. Modeling over 400 pieces of gear has required tens of thousands of hours painstakingly measuring the interactions between instruments, pickups and amplifier circuits, not to mention the cooperation of the world’s most iconic guitar players, amplifier manufacturers, and engineers to learn how to create and capture great guitar tones.
AXE I/O brings all that experience to you.
Common
Conversion: 24-bit A/D, 24-bit D/A
Sampling Rate: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz and 192 kHz
Power: DC IN
Device Connection: USB B-Type 2.0
Enclosure: metal sheet
Line Outputs 1-2 (Monitor)
Configuration: Electronically balanced and floating, automatically compensates level when connection is balanced or unbalanced, tip hot.
Output impedance: 150 Ohms balanced, 75 Ohms unbalanced
Output Level: 0 dBFS corresponds to +21 dBu
Frequency response: From 3 Hz to 32 kHz within 0.5 dB (96 kHz sample rate)
Dynamic Range: 116 dB(A)
THD+N: -106 dB(A) at -1 dBFS
Channels 1-2 crosstalk: 115 dB(A)
Line Outputs 3-4
Configuration: Unbalanced
Output impedance: 75 Ohms
Output Level: 0 dBFS corresponds to +16 dBu
Frequency response: From 3 Hz to 32 kHz within 0.5 dB (96 kHz sample rate)
Dynamic Range: 115 dB(A)
THD+N: -102 dB(A)
Channels 3-4 crosstalk: 112 dB(A)
Output 5 (Amp output)
Configuration: Unbalanced, floating, with selectable ground lift
Output impedance: 100 Ohms
Output Level: 0 dBFS corresponds to -6 dBu
Frequency response: From 10 Hz to 32 kHz within 0.5 dB (96 kHz sample rate)
Dynamic Range: 110 dB(A)
THD+N: -104 dB(A)
Headphones Out
Output impedance: Virtually ideal source (zero Ohms) until clipping
Maximum Output level: +12 dBu into 50 Ohms load (approx 180 mW)
Frequency response: From 3 Hz to 32 kHz within 0.5 dB (96 kHz sample rate)
Dynamic Range: 112 dB(A)
THD+N: -100 dB(A)
Mic Inputs 1-2
Configuration: Class-A discrete differential microphone preamp, pin 2 hot
Input impedance: 4 kOhms differential
Input level, min gain: 0 dBFS is obtained with a +12 dBu signal at the XLR input
Input level, max gain: 0 dBFS is obtained with a -37 dBu signal at the XLR input
Frequency response: From 5 Hz to 32 kHz within 0.5 dB (96 kHz sample rate)
Dynamic Range: 116 dB(A)
THD+N: -106 dB(A) at -10 dBFS
Line Inputs 1-2
Configuration:
Class-A discrete differential line receiver, tip hot
Input impedance: 20 kOhms differential
Input level, min gain: 0 dBFS is obtained with a +26 dBu signal at the TRS input
Input level, max gain: 0 dBFS is obtained with a -24 dBu signal at the TRS input
Frequency response: From 5 Hz to 32 kHz within 0.5 dB (96 kHz sample rate)
Dynamic Range: 116 dB(A)
THD+N: -106 dB(A) at -10 dBFS
Instrument Inputs 1
Configuration: Multiple topology instrument preamp
Input impedance, PASSIVE mode: Variable from 1 MOhms down to 2.2 kOhms
Input impedance, ACTIVE mode: 10 kOhms
Input level, min gain: 0 dBFS is obtained with a +14 dBu signal at the TS input
Input level, max gain: 0 dBFS is obtained with a -17 dBu signal at the TS input
Frequency response: From 3 Hz to 32 kHz within 0.5 dB (96 kHz sample rate)
Dynamic Range: 117 dB(A)
THD, PURE mode: 0.0015 %
THD, JFET mode: 0.5 %
Instrument Inputs 2
Configuration: Hi-Z instrument preamp
Input impedance: 1 MOhms
Input level, min gain: 0 dBFS is obtained with a +14 dBu signal at the TS input
Input level, max gain: 0 dBFS is obtained with a -17 dBu signal at the TS input
Frequency response: From 3 Hz to 32 kHz within 0.5 dB (96 kHz sample rate)
Dynamic Range: 117 dB(A)
THD: 0.006%
Connections and Controls
Front Panel
Two 1/4" instrument input jacks
Two analog potentiometers for Input GAIN
Two 5 segments input level meter (peak)
Two INST, LINE, MIC LEDs
Analog potentiometers for Z-Tone control
Pick-Up selector (PASSIVE/ACTIVE)
Preamp topology selector (JFET/PURE)
+48V phantom power switch
Tuner switch
Tuner display and LEDs
USB LEDS
MIDI IN/OUT LEDs
push-encoder for Presets
Monitor knob
1/4" headphones output jack
Master potentiometer for main output control
1/4" Amp output jack
Rear Panel
On/Off power switch
External DC power input
MIDI I/O 5-pin DIN connectors
B-Type USB socket for connecting a computer (Mac/PC)
2 x 1/4" TRS External controllers sockets
2 x 1/4" TRS Balanced floating line outputs
2 x 1/4" TRS Unbalanced line outputs
2 Combo sockets for MIC input and Instrument input (auto selecting)
Package includes
AXE I/O
USB A-Type to USB B-Type connection cable (1.5m/4.32ft)
DC power supply
Dimensions
Size: 23.8cm/9.37" x 21.1cm/8.31" x 5.3cm/2.09"
Weight: 1.3kg/2.9lb
Compatibility
Computers
64-bit application. Requires a 64 bit CPU and Operating System.
Mac® (64-bits)
Minimal: macOS 10.11 or later. One free USB port.
Windows® (64-bits)
Minimal: Windows 7 or later. One free USB port.
