Constant Beamwidth Technology™ Two-Way Line Array Column med asymmetrisk vertikal täckning. Med förbättrat monteringsfäste för ökad riktningsflexibilitet och starkare galler.

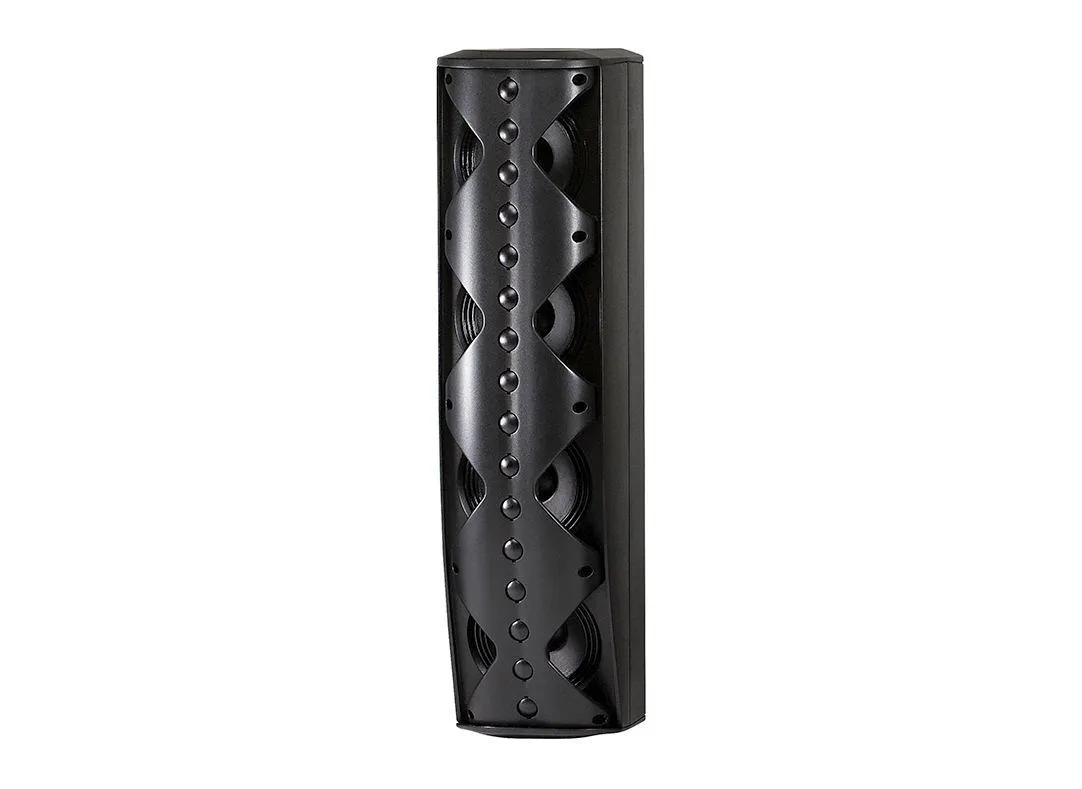

CBT 70J-1, med Constant Beamwidth Technology™, representerar ett genombrott i mönsterkontrollkonsistens, genom att använda komplex analog fördröjningsstrålformning och amplitudavsmalning för att uppnå överlägsen, konsekvent vertikal täckning utan den smala vertikala strålningen och utomtäckningslobingen som är typiska för raka formfaktorkolumnhögtalare. (visas med medföljande galler borttaget)
Drag
Asymmetrisk vertikal täckning skickar mer ljud mot ett avlägset område av rummet för att göra ljudnivåerna främre mot baksida mer konsekventa.
Komponenter: Sexton 25 mm (1 tum) soft dome diskanthögtalare och fyra 125 mm (5 tum) högeffekts LF-drivrutiner,
anordnade koaxiellt.
Patentsökt Constant Beamwidth Technology™ ger konstant riktning upp till de högsta frekvenserna och minskar lobing utanför täckning.
Vertikal mönstertäckning kan växlas mellan 45° för medelstor täckning och 25° för
långa applikationer.
Växlingsbar röstning ger platt respons i musikläge eller närvarotopp i mellanregistret i talläge.
Dynamiskt SonicGuard™ överbelastningsskydd för HF-enheter
Vridbar (panorera) / tilt väggfäste ingår.
Specifikationer
Drivers Fyra 130 mm (5 tum) LF-drivrutiner Sexton 25 mm (1 tum) HF-drivrutiner
Frekvensområde (-10dB) 60 Hz – 20 kHz
Täckningsvinkel Vertikal (valbar via omkopplare) Smal läge: 25° (2 kHz - 16 kHz) (±10°) Bred läge: 45° (750 Hz - 16 kHz) (±10°) Horisontell 150° (500 Hz – 8) kHz, ±20°)
Känslighet Smal: (talläge) 98 dB (1 kHz - 8 kHz) (musikläge) 93 dB (300 Hz - 18 kHz) Bred: (talläge) 96 dB (1 kHz - 8 kHz) (musikläge) 92 dB (300 Hz - 18 kHz)
Impedans 8 ohm
Effekt 500 W (2000 W topp), 2 timmar 350 W (1400 W topp), 100 timmar
Maximal SPL (1m) Smal: (talläge) 125 dB cont ave (131 peak) (musikläge) 120 dB cont ave (126 peak) Bred: (talläge) 123 dB cont ave (129 peak) (musikläge) 119 dB cont ave (125 topp)
Low Frequency Drivers 4 st, 130 mm (5 tum) drivers, dubbelmagnet neodym, 38 mm (1,5 tum) talspole, dämpad blandad textil surround, belagt membran för fukt-, UV- och saltbeständighet, skärmad.
High Frequency Drivers 16 st, 25 mm (1 tum) drivers, dubbelmagnet neodym, innesluten magnet och belagt membran för fukt-, UV- och saltbeständighet, skärmad.
Kapsling Glasfiberförstärkt ABS-skåp, galler i målat aluminium
Utomhuskapacitet IP-55 klassad, enligt IEC529, när den installeras med MTC-PC2 panelkåpa som tillval. UV-, fukt- och 200-timmars ASTM G85 syra-luft-/saltsprutbeständig.
Färg svart eller vit (-WH)
Insättningspunkter 10 M6 svängbara (panorera)/lutande (16 mm djupa) införingspunkter på bakpanelen.
Montering Medföljande vridbar (panorera)/lutande väggfäste ger steglöst variabel +/-80 graders vridningsriktning åt vänster och höger (utan upp-/nedlutning -- se fästeguide för maximalt vridområde vid olika upp-/nedlutningsvinklar), steglöst variabel +/-15 graders lutning, samt 5 graders fasta inkrementpunkter. Tio gängade monteringspunkter på skåpets bakpanel överensstämmer med industristandardens rektangulära 127 x 70 mm (5,0 x 2,75 tum) mönster för OmniMount® 60.0 och andra kompatibla tredjepartsfästen. Gängade fästpunkter kan användas för upphängning.
Mått (H x B x D) 694 x 170 x 237 mm (27,4 x 6,7 x 9,3 tum)
Nettovikt 9,5 kg (21 lb)
Medföljande tillbehör Vridbart (pann) / lutande väggfäste
Valfria tillbehör MTC-PC2-uttagspanelskåpaMTC-CBT-SMB1 Stativmonteringsfäste för användning med 35 mm kraftigt högtalarstativ MTC-CBT-FM2 infällt väggmonteringsfäste med låg profil
Constant Beamwidth Technology™ Two-Way Line Array Column with Asymmetrical Vertical Coverage. With improved mounting bracket for enhanced aiming flexibility and stronger grille.
The CBT 70J-1, with Constant Beamwidth Technology™, represents a breakthrough in pattern control consistency, utilizing complex analog delay beam-forming and amplitude tapering to accomplish superior, consistent vertical coverage without the narrow vertical beaming and out-of-coverage lobing that are typical of straight form-factor column speakers. (shown with included grille removed)
Features
Asymmetrical vertical coverage sends more sound toward far area of room to make front-toback sound levels more consistent.
Components: Sixteen 25 mm (1 in) soft dome tweeters and four 125 mm (5 in) high-power LF drivers,
arranged coaxially.
Patent-pending Constant Beamwidth Technology™ provides constant directivity up to the highest frequencies and reduces out-of-coverage lobing.
Vertical pattern coverage switchable between 45° for medium-throw coverage and 25° for
long-throw applications.
Switchable voicing provides flat response in music mode or mid-range presence peak in speech mode.
Dynamic SonicGuard™ overload protection of HF devices
Swivel (pan) / tilt wall bracket included.
Specifications
Drivers Four 130 mm (5 in) LF drivers Sixteen 25 mm (1 in) HF drivers
Frequency Range (-10dB) 60 Hz – 20 kHz
Coverage Angle Vertical (selectable via switch) Narrow Mode: 25° (2 kHz - 16 kHz) (±10°) Broad Mode: 45° (750 Hz - 16 kHz) (±10°) Horizontal 150° (500 Hz – 8 kHz, ±20°)
Sensitivity Narrow: (speech mode) 98 dB (1 kHz - 8 kHz) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 96 dB (1 kHz - 8 kHz) (music mode) 92 dB (300 Hz - 18 kHz)
Impedance 8 ohms
Power Rating 500 W (2000 W peak), 2 hrs 350 W (1400 W peak), 100 hrs
Maximum SPL (1m) Narrow: (speech mode) 125 dB cont ave (131 peak) (music mode) 120 dB cont ave (126 peak) Broad: (speech mode) 123 dB cont ave (129 peak) (music mode) 119 dB cont ave (125 peak)
Low Frequency Drivers 4 pcs, 130 mm (5 in) drivers, dual magnet neodymium, 38 mm (1.5 in) voice coil, damped blended textile surround, coated diaphragm for moisture, UV, and salt resistance, shielded.
High Frequency Drivers 16 pcs, 25 mm (1 in) drivers, dual magnet neodymium, encased magnet and coated diaphragm for moisture, UV and salt resistance, shielded.
Enclosure Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color Black or white (-WH)
Insert Points 10 M6 swivel (pan)/tilt (16 mm deep) insert points on back panel.
Mounting Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously variable +/-15 degree tilt, as well as 5 degree fixed increment points. Ten threaded mounting points located on back panel of cabinet conform to industry standard rectangular 127 x 70 mm (5.0 x 2.75 in) pattern for OmniMount® 60.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D) 694 x 170 x 237 mm(27.4 x 6.7 x 9.3 in)
Net Weight 9.5 kg (21 lb)
Included Accessories Swivel (pan) / tilt wall bracket
Optional Accessories MTC-PC2 terminal panel coverMTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm heavy duty speaker stand MTC-CBT-FM2 flush-mount low-profile wall-mount bracket
