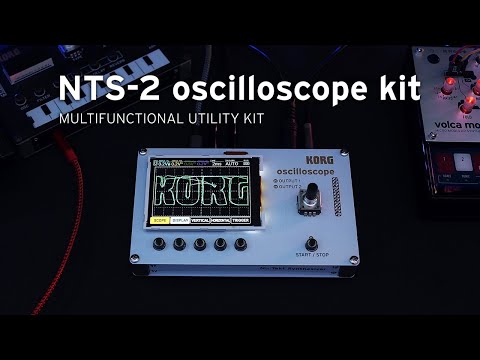

Nu:Tekt NTS-2 - Bygg ditt eget oscilloskop!
NTS-2 är ett 4-kanals oscilloskop som visar både styrspänning (CV) och ljudsignaler. Den har också en flexibel vågformsgenerator, en spektrumanalysator och en tunerfunktion.
Oavsett vilken nivå av teknisk kunskap du befinner dig på har du här ett pålitligt verktyg för exakta referenser till den musik du skapar.
Nu:tekt - Gör-det-själv
Nu:tekt är en serie med produkter i kompakt format med DIY-tänket, det är helt enkelt byggsatser där du själv, på ett enkelt sätt monterar ihop ditt instrument. Monteringsanvisningen är tydlig, monteringen enkel, nödvändig verktyg och ingen lödning krävs. Ett kul och kreativt sätt att skapa ett instrument att skapa musik med.
Ett måste i studion
NTS-2-kitet är kompakt och enkelt att montera (*), men låt dig inte luras av storleken – den har en rejäl potential! NTS-2 är ett oscilloskop, en tuner, en FFT och en spektrumanalysator som är noggrann, intuitiv och otroligt användbar. Men det är inte allt – med hjälp av dubbla stereo-IN, dubbla stereo-THRU/OUT och två separata UTGÅNGAR kan du koppla in den i din synthrigg och använda dess dubbla vågformsgeneratorer för att ge dig själv ett extra par oscillatorer eller LFO:er! Det är det perfekta verktyget för alla synthälskare och modulära användare – från nybörjare till proffs.
(*) Ingen lödning behövs, monteringsprocessen tar mindre än 20 minuter
Den bästa följeslagaren för synth-elever
Även om syntar först och främst är musikinstrument, är det enklare och mer intuitivt att lära sig om dem om vi kan använda våra ögon som komplement till våra öron. Att studera vågformer, frekvens- och tidsförhållanden, ljudsignaler och styrspänningar blir tydligt och omedelbart om vi kan se hur de förändras och interagerar, inte bara lyssna på vad de gör. Att se dessa signaler komma till liv i full färg när vi patchar och justerar ger vår inlärningsprocess ett enormt lyft!
Oscilloskopet, ett verktyg för att visualisera signaler och spänningar, har funnits i många år – men som vetenskapliga instrument kanske de inte verkar vara något en musiker enkelt skulle kunna använda. Inte längre – för första gången har ett oscilloskop utformats med musikern i åtanke! NTS-2:ans gränssnitt är enkelt, rent och lättanvänt; istället för att vrida på rattar och försöka förstå obskyra parametrar kan du titta på dina signaler och förstå dem på några sekunder. På så sätt kan ditt konstnärliga fokus ligga kvar där det hör hemma: på att skapa din musik.
En användbar verktygsuppsättning för musiker
NTS-2 innehåller en mängd användbara studiofunktioner, allt i ett elegant fickformat paket som du kan ta med dig överallt.

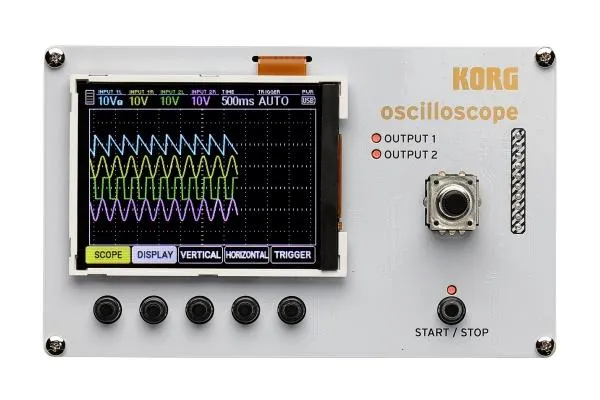

4-KANALS OSCILLOSKOP
Med sina dubbla stereoingångar kan du studera upp till fyra signaler samtidigt, och enkelt jämföra och överlappa dem. En mängd olika visningslägen låter dig se dina data i färg, en enorm fördel jämfört med de gamla oscilloskopen du sett i science fiction-filmer! Dess användargränssnitt är tydligt och snabbt tack vare dedikerade menyknappar och klickbara kodningsratt, och dess 240 x 320 pixlar stora 2,8-tums LCD-färgskärm är en fröjd att titta på.

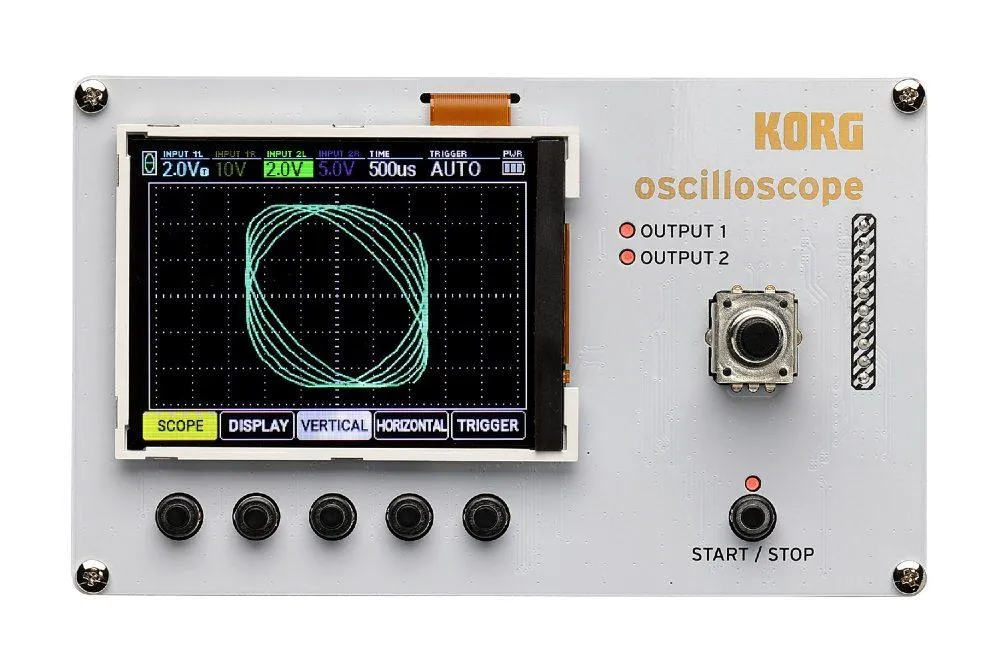

NTS-2 har till och med ett kraftfullt Lissajous-läge – vilket öppnar dörren till kreativitet och gör det möjligt att visualisera allmänt tillgänglig oscilloskopkonst, för extra skoj med din enhet.

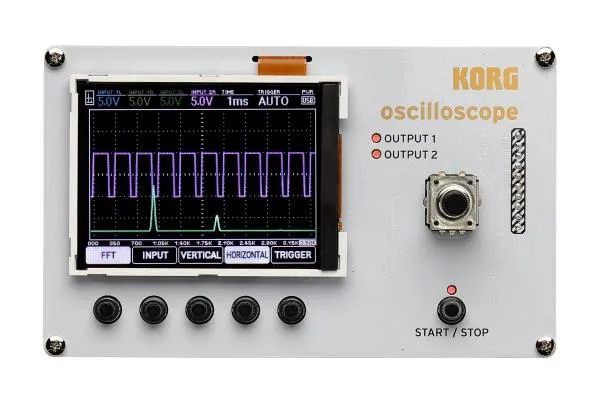

FFT-/SPEKTRUMANALYSATOR
För att ytterligare fördjupa sig i att analysera vilken signal som helst, har NTS-2 även ett dedikerat FFT-läge (Fast Fourier Transform) med en realtidsspektrumanalysator. Dessa praktiska verktyg har alltid varit utom räckhåll för synthmusikern eftersom de antingen krävde dyr hårdvara eller en dator i närheten. Nu kan du bära dem i fickan!

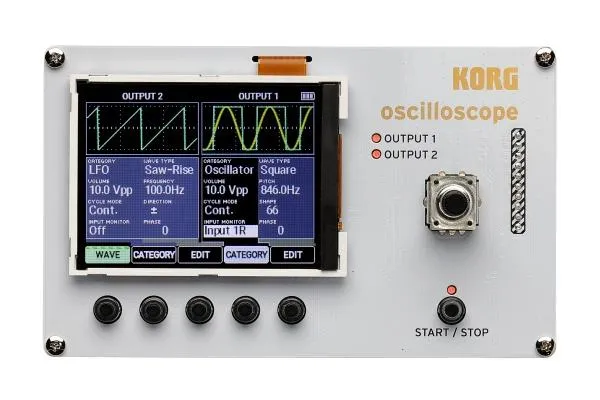

DUBBEL VÅGFORMSGENERATOR
Men NTS-2 är mycket mer än bara ett oscilloskop. Det flexibla våggeneratorläget har två oscillatorer med dedikerade utgångar, så att du kan testa din synth-rigg eller bara vara kreativ! Varje oscillator kan skapa en mängd olika vågformer – sinus, kvadrat, triangel, sågtand, puls och brus – vars form och fas kan justeras för att passa många tillämpningar.
Dessa ljud kan användas i ljudregistret eller som styrspänningskällor, och de kan ställas in för att cykla kontinuerligt eller fungera som engångsimpulser; det betyder att du kan omvandla dem till LFO:er, envelopes, triggers och styrspänningsgeneratorer, såväl som ljudkällor. Att ansluta NTS-2 till vilken patchbar synthesizer som helst utökar omedelbart dess kraft på användbara sätt, vilket gör den till ett drömverktyg för analoga syntare.

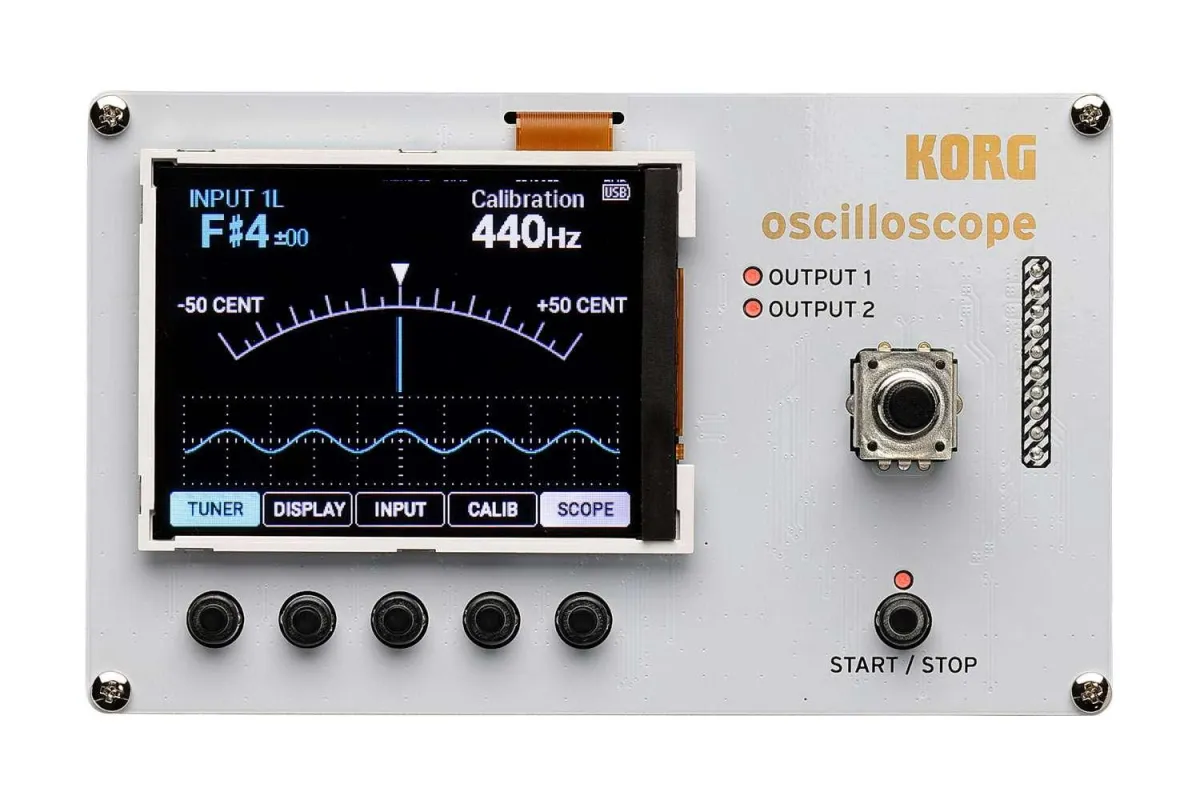

TUNER
Och naturligtvis, från KORG, skulle detta multifunktionella verktygskit inte vara komplett utan en exakt och lättanvänd stämapparat med flera visningslägen!
NTS-2 kan ta emot och övervaka upp till fyra insignaler samtidigt, vilket gör den till en dröm för en analog syntspelare.

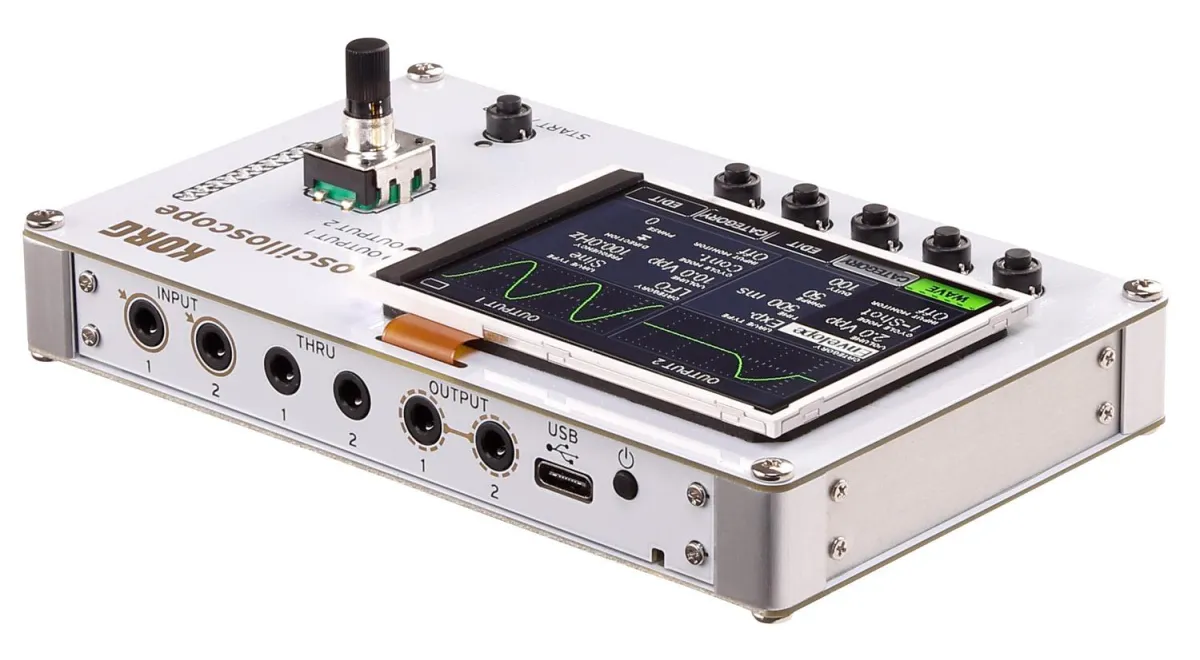

Anslutning och användarvänlighet
NTS-2 erbjuder många sätt att ansluta till din studio, trots sin lilla storlek. Förutom sina 4-kanaliga ingångar och dubbla vågformsutgångar, låter sina dubbla stereo THRU/OUT-portar dig lämna den ansluten till ditt system. Det är mycket lättare att förstå vad du gör om du kan se signalerna och använda dem samtidigt, istället för att ständigt koppla in och ur kablar. Denna praktiska funktion låter dig upprätthålla signalflödet hela tiden – även när NTS-2 är avstängd.
På tal om ström maximerar NTS-2 portabilitet och flexibilitet genom att använda antingen batterier eller en USB-C-strömförsörjning, beroende på dina behov.
Nu:Tekt DIY-kul
Precis som med andra Nu:Tekt-produkter är NTS-2 ett gör-det-själv-kit (gör-det-själv) som är extremt enkelt och snabbt att montera.
Viktigt meddelande:
- NTS-2 oscilloskoppaketet är ett fristående kit och inkluderar inte boken "PATCH & TWEAK with KORG", inte heller de exklusiva sidopanelerna och klistermärkena som ingick i paketet.
- Boken ”PATCH & TWEAK with KORG” (*) finns att köpa på www.bjooks.com och från återförsäljare internationellt.
Specifikationer:
Mått 12,9 x 7,8 x 3,9 cm
Vikt 130 g (exklusive batterier)
Strömförsörjning: USB typ-C (2.0, 500mA max) eller 2x AAA-batterier (ca 2 timmars drifttid)
Ingång: 3,5 mm stereo x2, ±10V max
Genomgång: 3,5 mm stereo x2
Utgång: 3,5 mm mono x2, ±5V max
Oscilloskop
Visningslägen: Enkel, Stereo (Input1L-INPUT1R, Input1L - Input2L, Input2L - Input2R), 4chXY (Lissajous, 2ch)
Vertikal: 10mV~5V/div, AC/DC-läge omkopplingsbart
Horisontell: 50us~1s/div
Utlösare: Auto, Stig, Sänk, Singel (stig), Singel (fall)
FFT (Spektumanalysator)
Ingång: mono (1L, 1R, 2L, 2R)
Frekvens 20Hz~20kHz
Funktionsgenerator
Vågtyp: sinus, kvadrat, triangel, såg, brus, puls, envelopp
Frekvens: 1Hz~10kHz, Hz/NOTE-läge omkopplingsbart, [1ms~10s,sek/BPM omkopplingsbart (puls-, envelope-läge)]
Utgångsnivå: 10Vpp max, V/dB-läge omkopplingsbart
Tuner
Visningsläge: Nål, Mätare
Ingång: Mono, Stereo (Ingång 1L-Ingång 1H, Ingång 1L-Ingång 2L)
Kalibrering: 410-480Hz
Nu:Tekt NTS-2 - Bygg ditt eget oscilloskop!
NTS-2 är ett 4-kanals oscilloskop som visar både styrspänning (CV) och ljudsignaler. Den har också en flexibel vågformsgenerator, en spektrumanalysator och en tunerfunktion.
Oavsett vilken nivå av teknisk kunskap du befinner dig på har du här ett pålitligt verktyg för exakta referenser till den musik du skapar.
Nu:tekt - DIY
Nu:tekt är en serie med produkter i kompakt format med DIY-tänket, det är helt enkelt byggsatser där du själv, på ett enkelt sätt monterar ihop ditt instrument. Monteringsanvisningen är tydlig, monteringen enkel, nödvändiga verktyg ingår och ingen lödning krävs. Ett kul och kreativt sätt att skapa ett instrument att skapa musik med.
A studio must-have
The NTS-2 kit is compact and easy to assemble (*), but don’t let its size fool you – it packs a real punch! The NTS-2 is an oscilloscope, tuner, FFT, and spectrum analyzer that is accurate, intuitive, and incredibly useful. But that’s not all – using its dual stereo IN, dual stereo THRU/OUT, and two separate OUTPUTs, you can wire it into your synth rig and use its dual waveform generators to give yourself an extra pair of oscillators or LFOs! It’s the ideal tool for every synth lover and modular user – from beginner to pro.
(*) No soldering needed, the assembly process requires less than 20 minutes
The best companion for synth learners
Even though synthesizers are musical instruments first and foremost, learning about them is easier and more intuitive if we can use our eyes to supplement our ears. Studying waveforms, frequency and time relationships, audio signals, and control voltages become clear and immediate if we can see how they change and interact, not just listen to what they’re doing. Seeing these signals come alive in full color as we patch and tweak gives our learning process a huge boost!
The oscilloscope, a tool for visualizing signals and voltages, has been around for many years – but as scientific instruments, they might not seem like something a musician could easily use. Not anymore – for the first time, an oscilloscope has been designed with the musician in mind! The NTS-2’s interface is simple, clean, and easy to use; rather than twiddling knobs and trying to understand obscure parameters, you can look at your signals and understand them in a matter of seconds. That way, your artistic focus can remain where it belongs: on making your music.
A useful toolset for musicians
The NTS-2 includes a variety of useful studio functions, all in a pocket-sized, elegant package that you can take anywhere.
4 CHANNEL OSCILLOSCOPE
With its dual stereo inputs, you can study up to four signals at once, comparing and overlapping them with ease. A variety of display modes let you see your data in color, a huge advantage over the old oscilloscopes you’ve seen in science fiction movies! Its user interface is clear and quick, thanks to its dedicated menu buttons and clickable encoder knob, and its 240 x 320 pixel 2.8” color LCD is a joy to watch.
NTS-2 even has a powerful Lissajous mode - opening the door to creativity and making it possible to visualize widely available oscilloscope art, for extra fun with your device.
FFT / SPECTRUM ANALYZER
To further dive into analyzing any signal, the NTS-2 also comes with a dedicated FFT (Fast Fourier Transform) mode with a real-time Spectrum Analyzer. These handy tools have always been out of reach for the synth musician because they either required expensive hardware or a nearby computer. Now you can carry them in your pocket!
DUAL WAVEFORM GENERATOR
But the NTS-2 is much more than just an oscilloscope. The flexible Wave Generator mode has 2 oscillators with dedicated outputs, so you can test your synth rig or just get creative! Each oscillator can create a variety of waveforms – sine, square, triangle, sawtooth, pulse, and noise – whose shape and phase can be adjusted to suit many applications.
These sounds can be used in the audio range or as control voltage sources, and they can be set to cycle continuously or act as one-shot impulses; that means you can turn them into LFOs, envelopes, triggers, and control voltage generators, as well as sound sources. Attaching the NTS-2 to any patchable synthesizer instantly expands its power in useful ways, making it an analog synth player’s dream tool.
TUNER
And of course, coming from KORG, this multi-functional utility kit wouldn’t be complete without a precise and easy-to-use Tuner with multiple display modes!
Being able to receive and monitor up to 4 input signals at the same time, the NTS-2 is an analog synth player’s dream tool.
Connectivity and ease of use
The NTS-2 offers plenty of ways to connect to your studio, despite its small footprint. Besides its 4-channel input and dual waveform output features, its dual stereo THRU/OUT ports let you leave it wired into your system. It’s much easier to understand what you’re doing if you can see the signals and use them at the same time, rather than constantly plugging and unplugging cables. This handy function lets you maintain your signal flow at all times – even when the NTS-2 has been powered off.
Speaking of power, the NTS-2 maximizes portability and flexibility by using either batteries or a USB-C power supply, depending on your needs.
Nu:Tekt DIY fun
As with other Nu:Tekt products, the NTS-2 is a DIY (Do It Yourself) kit that is extremely easy and quick to assemble.
Important Notice:
- The NTS-2 oscilloscope kit is a stand-alone kit and does not include the “PATCH & TWEAK with KORG” book, nor the exclusive side panels and stickers that were included in the bundle.
- The “PATCH & TWEAK with KORG” book on its own (*) is readily available for purchase at www.bjooks.com and from resellers internationally.
Specifications:
Dimensions 12.9 x 7.8x 3.9 cm
Weight 130g (not including batteries)
Power USB type-C (2.0, 500mA max) or 2x AAA batteries (approx 2 hours running time)
Input: 3.5mm Stereo x2, ±10V max
Through Output: 3.5mm Stereo x2
Output: 3.5mm Mono x2, ±5V max
Oscilloscope
Display modes: Single, Stereo (Input1L-INPUT1R, Input1L - Input2L, Input2L - Input2R), 4chXY(Lissajous, 2ch)
Vertical: 10mV~5V/div, AC/DC MODE switchable
Horizontal: 50us~1s/div
Trigger: Auto, Rise, Fall, Single(rise), Single(fall)
FFT (Spectrum Analyzer)
Input: mono (1L, 1R, 2L, 2R)
Frequency 20Hz~20kHz
Function Generator
Wave type: sine, square, triangle, saw, noise, pulse, envelope
Frequency: 1Hz~10kHz, Hz/NOTE mode switchable, [1ms~10s,sec/BPM switchable(pulse, envelope mode)]
Output level: 10Vpp max, V/dB mode switchable
Tuner
Display mode: Needle, Meter
Input: Mono, Stereo (Input1L-Input1R, Input1L-Input2L)
Calibration: 410-480Hz
