Lake People F833

Lake People ANA-TOOL F833 är en mycket mångsidig analog signalroutnings- och omkopplingsenhet som säkerställer effektiv signalhantering i både studio- och live-ljudinstallationer. Den ger precis, brusfri omkoppling mellan ljudkällor, vilket möjliggör rena och transparenta signalvägar mellan en rad olika professionella ljudenheter.

- 2 x 2 identiska sektioner med två balanserade ingångar och en balanserad utgång vardera (4 x 2 i 1)
- Frontmanövrerad omkopplare för 2 x 2 i 1 eller 4 i 1-drift I detta fall
- Utgångssignalen delas då upp och finns på båda utgångarna

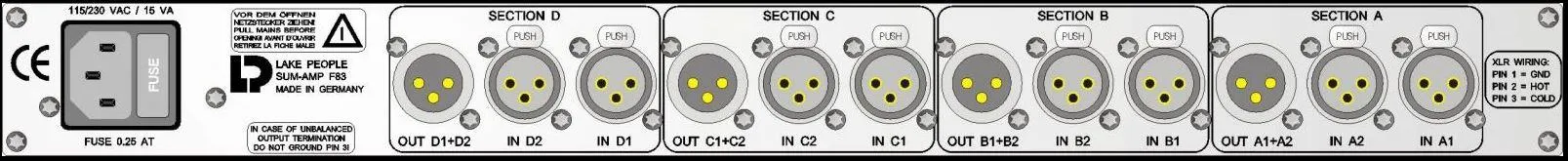

- Bakre ingångar elektroniskt balanserade via XLR
- XLR-uttag med guldpläterade kontakter
- Optimerad för linjenivåsignaler, impedans 20 kohms
- Differentiella ingångskretsar specialiserade för högsta gemensamma modavvisningsförhållande (CMRR)
- Interna filter för att reducera bandbredden till ett säkert och användbart intervall från 5 Hz … 70 kHz (-1 dB)
- Multiturn-trimpotentiometrar tillgängliga på framsidan för nivåjustering med ett intervall från -12 … +12 dB
- Balansering av utsignalerna med optimerade kretsar för högsta möjliga motstånds- och spänningsgemensamma modavvisningsförhållande (CMRR)
- Utgångsimpedans 30 ohm enligt IRT-regler
- Utgångskontakter av typen XLR med guldpläterade kontakter
- 19”, 1 U rostfritt stålchassi, frontfärg mörkgrå

FUNKTIONER
Balanserade utsignaler med optimerade kretsar för maximal resistans och dämpning av spänningsobalans.
Spindeltrimmer på frontpanelen för nivåjustering i intervallet -12 till +12 dB.
Differentiering av insignaler med maximal common-mode-dämpning.
Optimerad för linjenivåsignaler, impedans 20 kOhm.
Omkopplingsbar på frontpanelen från 2 x 2 i 1 till 4 i 1.
IRT-kompatibel utgångsimpedans 30 Ohm.
2 x 2 identiska sektioner.

TEKNISKA DATA
Max. ingångsspänning > +25 dBu.
Mått 483 x 44 x 166 mm (B x H x D).
Hölje 19" / 1 HE.
Utgångsimpedans < 15 Ohm.
Ingångsimpedans 20 kOhm.
Linje I/O 8 / 4 (XLR)
Max. utgångsnivå > +21 dBu
Strömförsörjning Intern 230 V / 115 V AC
THD+N (@ -1 dBFs) < -100 dB
Frekvensområde 5 Hz - 40 kHz (-1 dB)
Överhörning < -100 dB @ 15 kHz
Förstärkningsområde -21 - +3 dB
