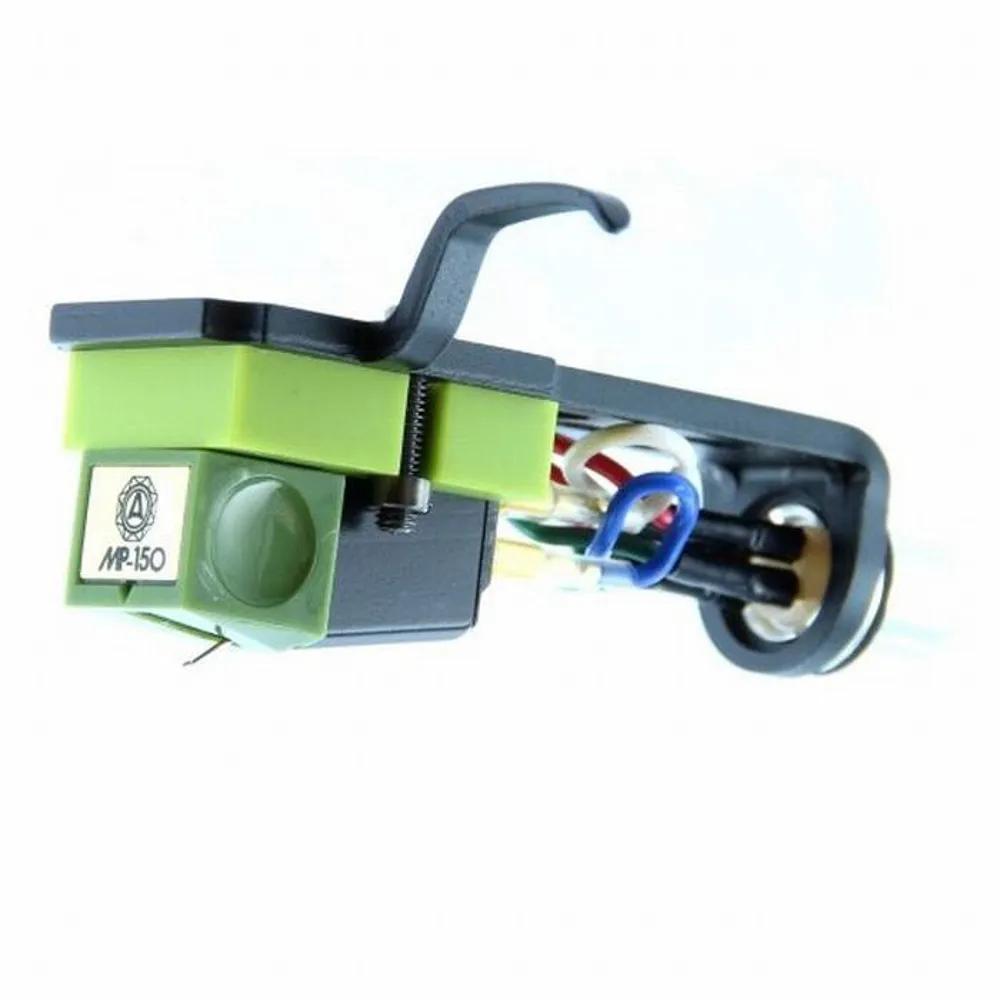

Nagaoka MP-150H

Här på vår sida liksom på många andra ställen så klassas MP-serien ifrån Nagaoka felaktigt som MM-pickuper, fast de egentligen är IM-pickuper (induced magnet). Eftersom IM- och MM-pickuper används på samma sätt och i samma system så brukar man inte bry sig om att skilja på dem.

Nagaoka
Nagaoka är kanske inte så känt här hemma i Sverige, men ända sedan 1940-talet så har man tillverkat pickuper, nålar och andra tillbehör för skivspelare både under eget namn och som underleverantör till många andra japanska fabrikat. Idag är man den enda pickuptillverkaren som tillverkar alla komponenter till sina pickuper "in-house", vilket ger en fantastisk kontroll genom alla produktionssteg.

Moving Permalloy
MP står för Moving Permalloy och man det syftar på att det inte finns någon magnet som vibrerar med nålens rörelse. På en MP-pickup hittar man istället magneten inne i pickuphuset, rakt ovanför nålen. Man använder en samarium kobolt magnet, som är en av de starkaste magnettyper som finns.

Cantilevern är sammankopplad med ett rör tillverkat av permalloy, en legering bestående av järn och nickel med mycket hög permeabilitet.  När permalloyen utsätts för det starka magnetfältet ifrån samarium koboltmagneten så blir röret magnetiskt och det är detta rör som utgör den rörliga delen i vibrationssystemet.

Vibrationssystemet
Permalloyröret fortsätter in i pickuphusets inre, precis under de fyra spolarna som står upprätt. För att undvika statiska störningar och resonanser så använder man kolfiberförstärkt plast i spolarnas cylindrar. Ett laminerat polstycke med en kärna av permalloy sitter mycket nära det vibrerande nålröret och leder magnetismen upp genom spolarna där en spänning genereras. De fyra spolarna arbetar parvis och två genererar signalen för höger kanal och två för vänster kanal.

Skärmat pickuphus
Ett känsligt vibrationssystem som det som används på MP-serien är ju naturligtvis även känsligt mot störningar och om man inte gjorde något åt det så skulle magnetfältet från den kraftiga magneten precis över nålen göra pickupen oanvändbar. Höljet som omger pickuphusets bakre del är tillverkat av super permalloy. Permalloy är nämligen även ett mycket bra materialval när det gäller att skärma bort magnetism.

MP-seriens ljud
MP-konstruktionen gör det möjligt använda ett mycket lätt vibrationssystem och trots detta använda en kraftig magnet som ger en hög utspänning. Resultatet blir en mycket jämn ljudåtergivning med bra kraft och lite distorsion, från de djupa låga tonerna till de klara höga tonerna.

Oavsett vilken Nagaoka MP-pickup du väljer så kommer du få ett ljud som är fantastiskt och förmodligen svårslaget i förhållande till priset.

MP-150
Cantilervern på MP-150 är konisk och är tillverkad av en aluminiumlegering. I processen att göra cantilevern konisk så görs den även hårdare och styvare, därigenom får man en cantilver som överför ljud snabbare än en vanlig cantilever i aluminium.

Längst ut på cantilevern så sitter det en naken diamant med en elliptisk slipning. Nålspetsens radie är 0,4 x 0,7 mil.

Skivtyp LP - stereo
Kanalseparation 24 dB (1kHz)
Vikt 6,5 g
Mono / Stereo Stereo
Fäste Standarfäste 1/2 tum
Nålradie 0,4 x 0,7 mil
Belastning 47 kOhm
Cantilever Konisk i aluminiumlegering
Compliance (dyn) 6 x 10-6 cm/dyne (100 Hz)
Kanalbalans Inom 1,5 dB vid 1 kHz
Frekvensomfång 20-20 000 Hz
Lagerstatus Normalt i lager
Utspänning 4,5mV, 1 kHz, 5cm/sek
Original/Kopia Original
Nåltyp Naken diamant
Slipning Elliptisk
Nåltryck 1,5-2,0 g
Tonar nummer 9347
Typ MM - Moving Magnet
Modell MP-150
Fabrikat Nagaoka
Compliance (stat) 18x10 -6 cm/dyne
