Känslor förmedlas med teknisk perfektion. Detta är det ideal som Neumann-mikrofonerna i Broadcast Line har designats för att uppfylla. Finjusteringen till kraven från professionella sändningsstudior och den individuella, funktionellt optimerade designen* säkerställer att dessa är karaktärsmikrofoner.
Med sin kondensatorkapsel med stort membran och kardioida riktningsegenskaper är BCM 104 idealisk för trogen återgivning av tal och musik. Detta beror till exempel på att frekvensgången är platt upp till 3 kHz och sedan gradvis förstärks i de högre frekvenserna. Vid behov kan interna omkopplare användas för att kompensera för närhetseffekten och för att minska känsligheten med 14 dB. BCM 104:s mångsidighet kan ses i dess breda användningsområde, från nyheter, till rundabordsdiskussioner, till radiospel till musikinspelningar.
Mekaniska egenskaper

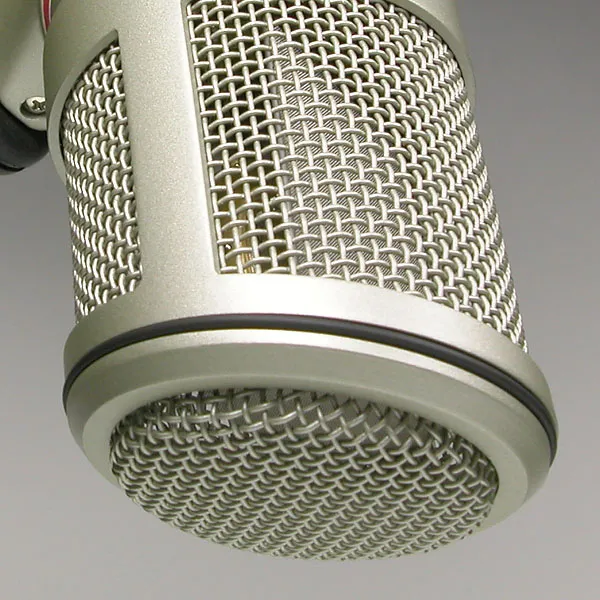

Mikrofonhuvudgallret vrids enkelt av för snabb rengöring. Neumann erbjuder färgkodade galler som tillval så att varje talare av hygieniska skäl kan använda sitt individuella galler. Framför kapseln, monterad på en ramhållare, fungerar en fin gasväv som en inbyggd popscreen.
Mikrofonerna i Broadcast Line har ett elastiskt fäste mot strukturburet brus, som är kompatibelt med standard mikrofonarmar med broadcastsegment.
Akustiska egenskaper

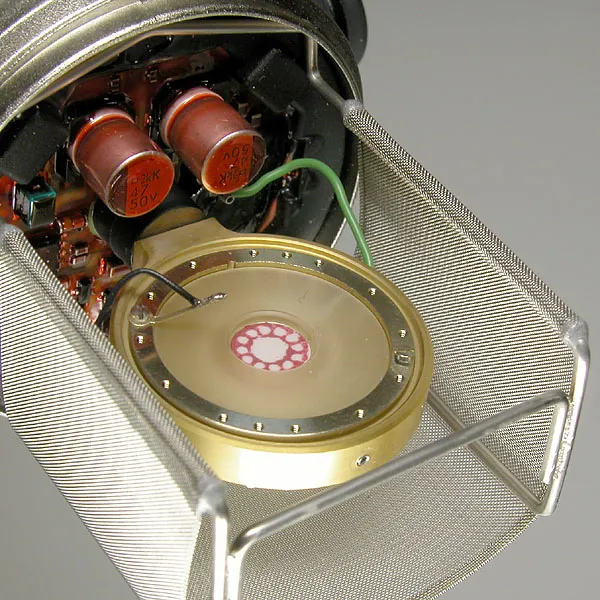

Mikrofonhuvudgallret rymmer kapseln K 04 med stort membran, som har ett platt frekvenssvar upp till 3 kHz. Högre frekvenser har en ökad närvaro upp till 2 dB.
Eftersom de ovan nämnda mikrofonegenskaperna erhålls utan användning av resonanseffekter, har mikrofonen utmärkt transientsvar och sänder alla transientfenomen av musik och tal utan någon färgning.
Den integrerade popskärmen
En popskärm förhindrar inte bara uppkomsten av plosiva popljud i sånginspelningar, utan förhindrar också effektivt oönskade partiklar, från luftvägsfukt, nikotin, till matrester, från att lägga sig på membranet. Popskärmen kan tas bort för rengöring utan användning av verktyg.
Elektriska funktioner
Istället för en transformator för att koppla mikrofonutgången till matningsspänningen, har BCM 104 en elektronisk krets som, liksom en transformator, ger bra avstängning av common mode.
Interferens som induceras i den balanserade moduleringslinjen undertrycks således effektivt.
Med ett mycket lågt självbrus på 7 dB(A) och en överbelastningsförmåga som sträcker sig till 138 dB SPL, har BCM 104 ett dynamiskt omfång på 131 dB (A-viktad).
Filter och fördämpning
BCM 104-förstärkaren har en linjär drift ner till 20 Hz. Ett aktivt filter undertrycker effektivt signaler under denna frekvens. För att kompensera för närhetseffekten är ett elektroniskt högpassfilter, aktiverat av en switch, inbyggt i mikrofonen. Detta filter reducerar frekvenser under 100 Hz med 12 dB/oktav.
En 14-dB fördämpningsomkopplare tillhandahålls för att justera känsligheten, om nödvändigt, till kretsar designade för dynamiska mikrofoner. Men detta kommer att öka självbruset i enlighet därmed.
Båda omkopplarna är placerade inuti mikrofonhuset, eftersom de normalt endast kommer att användas en gång när sändningsanläggningen är inrättad.
Montering

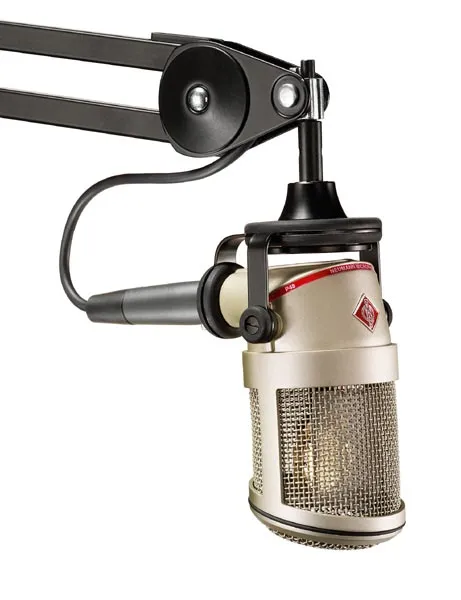

Det föredragna driftsättet är att hänga upp BCM 104 eller BCM 705 från en standard studiobomarm.
En gängadapter för att passa olika kopplingsgängor medföljer. För att ge skydd mot strukturburet buller är både kapseln och mikrofonen i dess fäste elastiskt upphängda.
Det valbara SG 5-vridfästet tillåter ytterligare vinkling av mikrofonen med +/-90 grader.
Akustisk funktionsprincip Tryckgradientgivare
Riktningsmönster Cardioid
Frekvensområde 20 Hz ... 20 kHz
Känslighet vid 1 kHz till 1 kohm 22 mV/Pa
Känslighet vid –14 dB dämpning 4,4 mV/Pa
Märkimpedans 50 ohm
Nominell belastningsimpedans 1 kohm
Ekvivalent ljudnivå, CCIR1) 18 dB
Ekvivalent ljudnivå, A-vägd1) 7 dB-A
Maximal SPL för THD 0,5%2) 138 dB
Maximal SPL för THD 0,5 % med fördämpning2) 152 dB
Signal-brusförhållande, CCIR1) (rel. 94 dB SPL) 76 dB
Signal-brusförhållande, A-vägd1) (rel. 94 dB SPL) 87 dB
Max utspänning 10 dBu
Matningsspänning (P48, IEC 61938) 48 V ± 4 V
Strömförbrukning (P48, IEC 61938) 3,2 mA
Matchande kontakt XLR3F
Vikt 500 g
Diameter 64 mm
Längd 85 mm
Höjd (utan upphängning) 110 mm
Emotion conveyed with technical perfection. This is the ideal which the Neumann microphones in the Broadcast Line have been designed to fulfill. The fine-tuning to the requirements of professional broadcast studios and the individual, functionally optimized design* ensure that these are microphones of character.
With its large-diaphragm condenser capsule and cardioid directional characteristic, the BCM 104 is ideal for the faithful reproduction of speech and music. This is due, for instance, to the frequency response that is flat up to 3 kHz and then gradually boosted in the higher frequencies. If required, internal switches can be used to compensate for the proximity effect and to reduce the sensitivity by 14 dB. The versatility of the BCM 104 can be seen in its wide range of applications, from news, to round-table discussions, to radio plays, to musical recordings.
Mechanical Features
The microphone headgrille twists off easily for quick cleaning. Neumann offers optional color-coded headgrilles so that, for reasons of hygiene, each announcer can use his or her individual headgrille. In front of the capsule, mounted on a frame holder, a fine gauze serves as a built-in popscreen.
The microphones of the Broadcast Line have an elastic mount against structure-borne noise, that is compatible with standard broadcast-segment microphone arms.
Acoustic features
The microphone headgrille houses the K 04 large-diaphragm capsule, which has a flat frequency response up to 3 kHz. Higher frequencies have an increased presence up to 2 dB.
Since the above-mentioned microphone characteristics are obtained without the use of resonance effects, the microphone features excellent transient response and transmits all transient phenomena of music and speech without any coloration.
The integrated Pop Screen
A pop screen not only prevents the occurrence of plosive pop noises in vocal recordings, but also efficiently prevents unwanted particles, from respiratory moisture, nicotine, to food remnants, from settling on the diaphragm. The pop screen can be removed for cleaning without the use of tools.
Electrical features
Instead of a transformer to couple the microphone output to the supply voltage, the BCM 104 has an electronic circuit which, like a transformer, provides for good common mode rejection.
Interference induced in the balanced modulation line is thus suppressed effectively.
With a very low self-noise of 7 dB(A), and an overload capability extending to 138 dB SPL, the BCM 104 has a dynamic range of 131 dB (A-weighted).
Filter and Preattenuation
The BCM 104 amplifier has a linear operation down to 20 Hz. An active filter efficiently suppresses signals below this frequency. In order to compensate for the proximity effect, an electronic high-pass filter, activated by a switch, is built into the microphone. This filter reduces frequencies below 100 Hz by 12 dB/octave.
A 14-dB preattenuation switch is provided in order to adjust the sensitivity, if necessary, to circuits designed for dynamic microphones. But this will increase the self noise accordingly.
Both switches are located inside the microphone housing, since they will normally be operated only once, when the broadcasting facility is set up.
Mounting
The preferred mode of operation is to suspend the BCM 104 or BCM 705 from a standard studio boom arm.
A thread adapter to fit different connector threads is included. In order to provide protection from structure-borne noise, both the capsule and the microphone in its mount are elastically suspended.
The optional SG 5 swivel mount allows additional angling of the microphone by +/-90 degrees.
Acoustical operating principle Pressure gradient transducer
Directional pattern Cardioid
Frequency range 20 Hz ... 20 kHz
Sensitivity at 1 kHz into 1 kohm 22 mV/Pa
Sensitivity at –14 dB attenuation 4.4 mV/Pa
Rated impedance 50 ohms
Rated load impedance 1 kohms
Equivalent noise level, CCIR1) 18 dB
Equivalent noise level, A-weighted1) 7 dB-A
Maximum SPL for THD 0.5%2) 138 dB
Maximum SPL for THD 0.5% with preattenuation2) 152 dB
Signal-to-noise ratio, CCIR1) (rel. 94 dB SPL) 76 dB
Signal-to-noise ratio, A-weighted1) (rel. 94 dB SPL) 87 dB
Maximum output voltage 10 dBu
Supply voltage (P48, IEC 61938) 48 V ± 4 V
Current consumption (P48, IEC 61938) 3.2 mA
Matching connector XLR3F
Weight 500 g
Diameter 64 mm
Length 85 mm
Height (without suspension) 110 mm
