Tillsammans med Automatic Monitor Alignment, som finns för Mac och PC, kan hela systemet kalibreras exakt för att passa rummets karaktär. Detta inkluderar de analoga monitorerna som är anslutna till den, som kan anpassas perfekt till rummet genom att korrigera både amplitud och fas via den kraftfulla DSP som är integrerad i subwoofern.
Den nydesignade 10-tums drivenheten för långa kast har ett starkt linjärt fungerande magnetsystem med ELFF™-teknologi (Extremely Linear Force Factor™). Eftersom subwoofers vanligtvis placeras på golvet skyddar ett robust galler föraren från oavsiktlig skada. Det ultrakompakta skåpet har en sluten design, vilket säkerställer snabbast möjliga transientrespons.
De två analoga XLR-ingångarna är balanserade liksom de två analoga XLR-utgångarna. Den 192 kHz / 24-bitars digitala ingången kan acceptera AES3- och S/PDIF-signaler. Om ingen signal är närvarande under mer än 90 minuter, minskar den automatiska bypass-funktionen strömförbrukningen till 0,3 W.
KH 750 AES67 kan användas i musik-, sändnings- och postproduktionsstudior för spårning, mixning och mastering.
APPLIKATIONER:
Basförlängning av ett stereoövervakningssystem
Ökar den maximala SPL för högtalarsystemet
Minskande övertons- och intermodulationsdistorsion i högtalarsystemet
Reproduktion av LFE-kanalen
Återgivning av "Sub"-signalen från en basstyrd flerkanalskälla
Förlängning för KH line subwoofersystem
AES67/ST 2110 nätverksintegration
AES67 Audio-over-IP-gränssnitt Helt redundant AES67 ST2110-kompatibelt ljudnätverksgränssnitt; 2 Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45-kontakter; Fysiskt redundant nätverk (ST 2022-7)
AES67 Audio-over-IP ingångsordlängd 24 bitar
AES67 Audio-over-IP ingångssamplingshastighet 44,1 / 48 / 88,2 / 96 kHz
AES67 Audio-over-IP ingångsanslutningshantering RAVENNA, NMOS IS-04 (Discovery & Registration) och NMOS IS-05 (Connection Management)
THD+N: analog, digital < -100 dB; < -90 dB
Fritt fält frekvenssvar ±6 dB 16 … 800 Hz
Fritt fält frekvenssvar ±3 dB 18 … 750 Hz
Självgenererat brus vid 10 cm (med ingångsförstärkning inställd på 100 dB SPL för 0 dBu) Sinusvågsutgång med en THD < 0,5 % vid 1 m i halvt utrymme 95 dB SPL (>70 Hz)
Baskapacitet: Max. SPL i halva utrymmet vid 3 % THD vid 1 m (i genomsnitt mellan 50 Hz och 100 Hz) 105,0 dB SPL
Analoga ingångar 2 x XLR: analog elektroniskt balanserad
Analog ingångsimpedans >13k ohm
Max. ingångsnivå < +24 dBu
Common mode rejection ratio (CMRR) > 56 dB @ 15 kHz
Överhörning (1 kHz), nivåmatchning < -90 dB; ±0,1 dB
Volymkontroll via programvaran Neumann.Control
Volymkontrollområde; upplösning 0 … -∞ dB; 0,1 dB
Analogt dynamiskt område; THD+N 119 dB(A); <0,003 % (-90 dB)
Signaldirigeringslägen Höger; Extern bashantering; 2 x LFE
Analog(a) utgång(ar) 2 x XLR; analog elektroniskt balanserad
Ingångsförstärkningskontroll (känslighet) +2 ... -12 dB
Styrning av utgångsnivå (utgångsnivå i 1 m baserat på 0 dBu ingångsnivå) 94; 100; 108; 114 dB SPL
Digitala ingångar BNC (75 Ω): AES3; S/P-DIF
Digitala utgångar BNC (75 Ω): AES3
Digital omvandlare: upplösning; design 16 … 24-bitars DAC; Δ∑
Digital omvandlare: samplingsfrekvens 22,05; 24; 32; 44,1; 48; 64; 88,2; 96; 176,4; 192 kHz
Dynamiskt intervall ADA >120 dB(A)
Dynamiskt område DA >123 dB(A)
Digital känslighet -18 dBFS = 100 dB SPL vid 1 m
Latens 1,5 ms (ADA linjär fas); 1,2 ms (DA linjär fas)
Fördröjning: Användarens justerbara fördröjningsområde 0 ... 100 ms och 2 x 0 ... 20,8 ms
Fördröjning: Upplösning: tid; avstånd 0,1 ms; 3,44 cm (1 3/8”)
Fördröjning: Max. ramar Ljud- och videosynkronisering (läppsynkronisering) 2,5 (40 ms) bildrutor; 3 (33 ms) ramar
Fördröjning: Maximalt avstånd vid flygtid 2 x 7,16 m (23' 5")
Controller design Digital; aktiv
Delningsfrekvens 80 Hz
Crossover lutning 24 dB/okt; 4:e ordningen
Fas 0; 45; 90; 135 och 0/180 grader
Utjämning: via Neumann.Control mjukvara 8 x full parametrisk IIR + låg/hög hylla global balans
FIR-faskorrigering För anslutna analoga högtalare: Linjär fas (170 Hz ... 16 kHz; +/- 45°)
Skyddskretsar Drivrutin (termobegränsare); Elektronik (temperaturbegränsare); Förstärkare (toppbegränsare, temperaturbegränsare, temperaturskydd och överströmsskydd); Strömförsörjning (temperaturbegränsare och överströmsskydd)
Infraljudsfilter: frekvens; lutning 17,5 Hz; 12 dB/okt.
Fjärrkontroll Neumann.Control programvara via en RJ45-kontakt som bär standard IP-data
Display: På; Normal drift Grön lysdiod
Display: Identifiering Amber LED
Display: Limit / Clip / Errors / Protection / Boot Mute / Shut Down Mute Röd LED
Display: Bashantering på grön lysdiod
Uteffekt basförstärkare (THD+N med limiter avaktiverad: 10%) 256 W
Nätströmförsörjning: ingångsspänning; frekvens 100-240V; 50/60 Hz
Strömförbrukning (230 V / 100 V): Standby Strömförbrukning (230 V / 100 V): Tomgång 18 W
Strömförbrukning (230 V / 100 V): Full effekt 410 W
Startström (Peak) 30 A vid 230 VAC
Standby inaktiverad; 90 minuter (standard); användardefinierad i programvaran
Skåpsmaterial Träskåp, elektronikpanel i aluminium
Skåpets ytfinish; färg (fram/bak) Målad; metallisk antracit (RAL 7021) / svart (RAL 9005)
Driftförhållanden +10°C till +40°C (+50°F till +104°F); <90% RH, icke-kondenserande
Transport-/lagringsförhållanden -25°C till +70°C (-13°F till 158°F); <90% RH; icke-kondenserande
Bashögtalare 265 mm (10") med skyddande svart metallgaller
Produktmått (höjd x bredd x djup) 383 x 330 x 383 mm (15 1/8" x 13" x 15 1/8")
Extern nettovolym 48,4 liter
Produktvikt 19,5 kg (43 lbs)
In conjunction with the Automatic Monitor Alignment, which is available for Mac and PC, the entire system can be precisely calibrated to suit the room character. This includes the analog monitors connected to it, which can be perfectly adapted to the room by correcting both amplitude and phase via the powerful DSP integrated in the subwoofer.

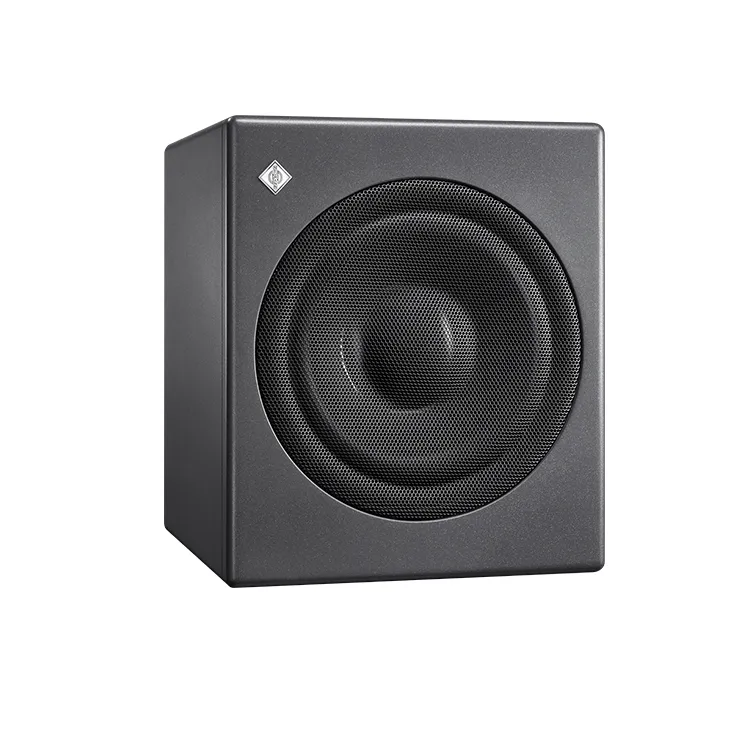

The newly designed 10” long-throw driver has a strong linear working magnet system with ELFF™ technology (Extremely Linear Force Factor™). As subwoofers are usually placed on the floor, a robust grille protects the driver from accidental damage. The ultra-compact cabinet is a closed design, which ensures the fastest possible transient response.
The two analog XLR inputs are balanced as are the two analog XLR outputs. The 192 kHz / 24-bit digital input can accept AES3 and S/PDIF signals. If no signal is present for more than 90 minutes, the auto bypass function reduces power consumption to 0.3 W.
The KH 750 AES67 can be used in music, broadcast, and post production studios for tracking, mixing, and mastering.
APPLICATIONS:
Bass extension of a stereo monitoring system
Increasing the maximum SPL of the loudspeaker system
Decreasing harmonic and intermodulation distortion of the loudspeaker system
Reproduction of the LFE channel
Reproduction of the “Sub” signal of a bass managed multichannel source
Extension for KH line subwoofer systems
AES67/ST 2110 network integration
AES67 Audio-over-IP Interface Fully redundant AES67 ST2110 compliant audio network interface; 2 Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45 connectors; Physical redundant network (ST 2022-7)
AES67 Audio-over-IP input word length 24 bits
AES67 Audio-over-IP input sampling rate 44.1 / 48 / 88.2 / 96 kHz
AES67 Audio-over-IP input connection management RAVENNA, NMOS IS-04 (Discovery & Registration) and NMOS IS-05 (Connection Management)
THD+N: analog, digital < -100 dB; < -90 dB
Free field frequency response ±6 dB 16 … 800 Hz
Free field frequency response ±3 dB 18 … 750 Hz
Self-generated noise at 10 cm (with input gain set to 100 dB SPL for 0 dBu) Sine wave output with a THD < 0.5 % at 1 m in half space 95 dB SPL (>70 Hz)
Bass capability: Max. SPL in half space at 3% THD at 1m (averaged between 50 Hz and 100 Hz) 105.0 dB SPL
Analog input(s) 2 x XLR: analog electronically balanced
Analog input impedance >13k Ohms
Max. input level < +24 dBu
Common mode rejection ratio (CMRR) > 56 dB @ 15 kHz
Crosstalk (1 kHz), level matching < -90 dB; ±0.1 dB
Volume control via Neumann.Control software
Volume control range; resolution 0 … -∞ dB; 0.1 dB
Analog dynamic range; THD+N 119 dB(A); <0.003% (-90 dB)
Signal routing modes Right; External Bass Management; 2 x LFE
Analog output(s) 2 x XLR; analog electronically balanced
Input gain control (sensitivity) +2 ... -12 dB
Output level control (output level in 1 m based on 0 dBu input level) 94; 100; 108; 114 dB SPL
Digital input(s) BNC (75 Ω): AES3; S/P-DIF
Digital output(s) BNC (75 Ω): AES3
Digital converter: resolution; design 16 … 24-bit DAC; Δ∑
Digital converter: sampling rate 22.05; 24; 32; 44.1; 48; 64; 88.2; 96; 176.4; 192 kHz
Dynamic range A-D-A >120 dB(A)
Dynamic range D-A >123 dB(A)
Digital sensitivity -18 dBFS = 100 dB SPL at 1 m
Latency 1.5 ms (A-D-A linear phase); 1.2 ms (D-A linear phase)
Delay: User adjustable delay range 0 ... 100 ms and 2 x 0 ... 20.8 ms
Delay: Resolution: time; distance 0.1 ms; 3.44 cm (1 3/8”)
Delay: Max. frames Audio-video synchronisation (lip sync) 2.5 (40 ms) frames; 3 (33 ms) frames
Delay: Time-of-flight maximum distance 2 x 7.16 m (23' 5")
Controller design Digital; active
Crossover frequency 80 Hz
Crossover slope 24 dB/oct; 4th order
Phase 0; 45; 90; 135 und 0/180 deg
Equalization: via Neumann.Control software 8 x full parametric IIR + low / high shelf global balance
FIR phase correction For connected analog loudspeakers: Linear phase (170 Hz ... 16 kHz; +/- 45°)
Protection circuitry Driver (thermo limiter); Electronics (temperature limiter); Amplifier (peak limiter, temperature limiter, temperature protection and overcurrent protection); Power supply (temperature limiter and overcurrent protection)
Infrasonic filter: frequency; slope 17.5 Hz; 12 dB/oct.
Remote control Neumann.Control software via an RJ45 connector carrying standard IP data
Display: On; Normal Operation Green LED
Display: Identification Amber LED
Display: Limit / Clip / Errors / Protection /Boot Mute / Shut Down Mute Red LED
Display: Bass Management on Green LED
Output power woofer amplifier (THD+N with limiter deactivated: 10%) 256 W
Mains Power Supply: input voltage; frequency 100-240V; 50/60 Hz
Power consumption (230 V / 100 V): Standby Power consumption (230 V / 100 V): Idle 18 W
Power consumption (230 V / 100 V): Full output 410 W
In-rush current (Peak) 30 A @230 VAC
Standby Disabled; 90 mins (default); user defined in software
Cabinet material Wood cabinet, aluminum electronics panel
Cabinet surface finish; color (front / back) Painted; metallic anthracite (RAL 7021) / black (RAL 9005)
Operating conditions +10° C to +40° C (+50° F to +104° F); <90% RH, non-condensing
Transport/storage conditions -25° C to +70° C (-13° F to 158° F); <90% RH; non-condensing
Woofer 265 mm (10") with protecting black metal grille
Product dimensions (height x width x depth) 383 x 330 x 383 mm (15 1/8" x 13" x 15 1/8")
External net volume 48.4 liters
Product weight 19.5 kg (43 lbs)
