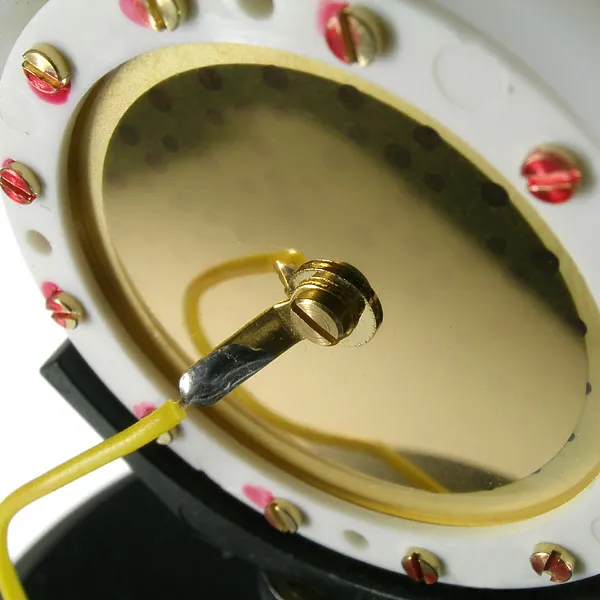

M 149 Tube* är en variabel mikrofon med dubbla diafragma. K 49-kapseln – välkänd från de legendariska mikrofonerna U 47 och M 49 – följs av ett rör som fungerar som impedansomvandlare. I motsats till tidigare koncept – att använda en transformator – kompletteras röret med en transformatorlös utgångskretsdesign. M 149 Tube kan alltså mata långa mikrofonkablar utan någon färg.
Två skjutreglage finns under det stora, akustiskt mycket öppna gallret. Omkopplaren på framsidan gör att du kan välja ett av nio riktningsmönster. Skjutomkopplaren på baksidan styr ett sjustegs högpassfilter. Det möjliggör en mycket finjustering av gränsfrekvensen.
Ansökningar
Det finns nio polära mönster att välja mellan, vilket gör den här mikrofonen till ett idealiskt val för ett brett utbud av inspelningssituationer.
Som sina förfäder är M 149 Tube en superb sångarmikrofon, inte bara på grund av kapseln, utan också på grund av dess moderna kretsar, som kännetecknas av extremt låg ljudnivå.
Akustiska egenskaper
M 149 Tube är adresserad framifrån, märkt med Neumann-logotypen. På framsidan finns även omkopplaren för val av polära mönster.
Kapseln är monterad elastiskt inuti huvudgallret för att eliminera strukturburet ljud. Ytan under kapseln är formad som en kon för att sprida reflekterat ljud från den akustiska övre halvan. Detta undviker störningar av det primära ljudet som kommer direkt till kapseln.
Ett stort galler omger kapseln. Den är akustiskt väldigt öppen och ökar därför den ljudmässiga realismen.
Polära mönster
Den polära mönsteromkopplaren väljer ett av nio riktningsmönster: rundstrålande, vidvinkelkardioid, kardioid, hyperkardioid, figur-8 och ytterligare ett mellanliggande mönster mellan varje huvudposition.
Elektriska funktioner
Kretsen för M 149 Tube-mikrofonen har utvecklats för att överträffa traditionell design. Vi har valt ett modernt rör (triod) och kombinerat dess exceptionella transmissionsegenskaper med fördelarna med vår beprövade transformatorlösa utgångskrets.
Syftet var att ge en mer kontrollerad miljö för ljudsignalen på dess väg från kapseln till utgångssektionen.
Det sista steget är en integrerad förstärkare, speciellt designad för sådana applikationer. Den har mycket låg distorsion (THD < 0,002 % vid ± 10 V), mycket lågt självbrus och hög utströmskapacitet.
Som ett resultat är rörkretsen helt frikopplad från mikrofonutgången och dess karakteristiska svarskurva kommer att vara opåverkad av mycket höga signalnivåer eller varierande belastningsförhållanden.
Den lägre utgångsimpedansen och högre utströmskapaciteten tillåter kabellängder upp till 300 m (1000 fot) utan någon försämring av ljudsignalen.
Rörförstärkaren ändrar kapselns höga impedans och lägger till 10 dB förstärkning till ljudsignalen, vilket ger optimala driftsspecifikationer. Det breda dynamiska området är imponerande, eftersom toppeffekten kan vara ±10 V, vid 20 mA.
Den ideala arbetspunkten för röret bibehålls under hela dess förväntade livslängd. Plattström och glödtrådsspänning regleras ständigt. En sensorkrets övervakar och kompenserar för eventuellt spänningsfall över mikrofonkabeln. Röret värms upp långsamt genom omvänd strömbegränsning för att garantera lång livslängd. Optimala driftförhållanden uppnås på mycket kort tid.
Filtrera
En skjutreglage med sju lägen finns på baksidan av mikrofonen. Den väljer ett högpassfilter som avancerar i halvoktavsteg mellan 20 Hz och 160 Hz (-3dB). Detta filter är användbart för att dämpa rumster från luftkonditionering och i blåsiga situationer.
Dessutom ger filtret ett effektivt verktyg för att styra ljudsignalen när mikrofonen används på nära avstånd och därför ändrar närhetseffekt programmaterialet.
Leveranssortiment
Den specifikt utformade N 149 A nätaggregatet matar M 149 Tube genom en 8-ledarkabel. Utgångskontakten för ljudsignalen är en 3-stifts XLR. Utsignalen är balanserad.
Mikrofonen kommer som ett set i ett snyggt aluminiumfodral, tillsammans med den 8-lediga mikrofonanslutningskabeln, N 149 A strömförsörjning med plug-in nätenhet, EA 170 helelastisk mikrofonupphängning och ett dammskydd.
Tekniska data:
Akustisk funktionsprincip Tryckgradientgivare
Riktningsmönster Rundstrålande, vidvinkelkardioid, kardioid, hyperkardioid,
figur-8 plus en mellanposition vardera
Frekvensområde 20 Hz ... 20 kHz
Känslighet vid 1 kHz till 1 kohm 34/47/62 mV/Pa1)
Märkimpedans 50 ohm
Nominell belastningsimpedans 1 kohm
Ekvivalent ljudnivå, CCIR2) 28/25/23 dB1)
Ekvivalent ljudnivå, A-vägd2) 16/13/11 dB-A1)
Signal-brusförhållande, CCIR2)(rel. 94 dB SPL) 66/69/71 dB1)
Signal-brusförhållande, A-viktad2) (rel. 94 dB SPL) 78/81/83 dB1)
Typisk SPL (rörkarakteristik)3) K < 0,5 %: 120 dB, K < 5 %: 136 dB
Max utspänning 18 dBu
Strömförsörjning Strömförsörjning N 149 A
Matchande kontakter Mikrofon DIN8F, Strömförsörjning XLR3F
Vikt 730 g
Diameter 70 mm
Längd 201 mm
The M 149 Tube* is a variable dual-diaphragm microphone. The K 49 capsule – well-known from the legendary U 47 and M 49 microphones – is followed by a tube functioning as an impedance converter. In contrast to earlier concepts – utilizing a transformer – the tube is complemented with a transformerless output circuit design. The M 149 Tube can thus feed long microphone cables without any coloration.
Two slide switches are located below the large, acoustically very open headgrille. The switch at the front allows selection one of nine directional patterns. The slide switch at the rear operates a seven-step high pass filter. It allows a very fine adjustment of the cut-off frequency.
Applications
There are nine polar patterns to choose from, making this microphone an ideal choice for a wide range of recording situations.
As its ancestors, the M 149 Tube is a superb vocalist microphone, not only because of the capsule, but also due to its modern circuitry, characterized by extremely low noise level.
Acoustic features
The M 149 Tube is addressed from the front, marked with the Neumann logo. Also on the front is the switch for the selection of the polar patterns.
The capsule is mounted elastically inside the headgrille to eliminate structure borne noise. The surface below the capsule is shaped like a cone to disperse any reflected sound from the acoustic upper half space. This avoids any interference with the primary sound arriving at the capsule directly.
A large headgrille surrounds the capsule. It is acoustically very open and therefore increases the sonic realism.
Polar patterns
The polar pattern switch selects one of nine directional patterns: omnidirectional, wide-angle-cardioid, cardioid, hypercardioid, figure-8, and one additional intermediate pattern between each major position.
Electrical features
The circuit of the M 149 Tube microphone has been developed to exceed traditional designs. We have selected a modern tube (triode) and combined its exceptional transmission characteristics with the advantages of our proven transformerless output circuit.
The aim was to provide a more controlled environment for the audio signal on its path from the capsule to the output section.
The final stage is an integrated amplifier, especially designed for such applications. It features very low distortion (THD < 0.002 % at ± 10 V), very low self-noise, and high output current capability.
As a result, the tube circuit is completely decoupled from the microphone output and its characteristic response curve will be unaffected by very high signal levels or varying load conditions.
The lower output impedance and higher output current capability allow cable lengths up to 300 m (1000 feet) without any degradation of the audio signal.
The tube amplifier changes the high impedance of the capsule and adds 10 dB of gain to the audio signal, providing optimum operating specifications. The wide dynamic range is impressive, as peak output can be ±10 V, at 20 mA.
The ideal operating point of the tube is maintained throughout its entire life expectancy. Plate current and filament voltage are constantly regulated. A sensor circuit monitors and compensates for any voltage drop across the microphone cable. The tube is heated up slowly through inverse current limiting to guarantee long life. Optimum operating conditions are reached within a very short time.
Filter
A seven-position slide switch is located on the back of the microphone. It selects a high-pass filter, advancing in half-octave steps between 20 Hz and 160 Hz (-3dB). This filter is useful to suppress rumble from air-conditioning and in windy situations.
In addition, the filter provides an effective tool to control the audio signal when the microphone is used at close distance and therefore proximity effect alters the program material.
Delivery Range
The specifically designed N 149 A power supply unit feeds the M 149 Tube through an 8-core cable. The output connector for the audio signal is a 3-pin XLR. The output signal is balanced.
The microphone comes as a set in an attractive aluminium case, together with the 8-core microphone connecting cable, the N 149 A power supply with plug-in mains unit, the EA 170 full elastic microphone suspension and a dust cover.
Technical Data:
Acoustical operating principle Pressure gradient transducer
Directional pattern Omnidirectional, wide angle cardioid, cardioid, hypercardioid,
figure-8 plus one intermediate position each
Frequency range 20 Hz ... 20 kHz
Sensitivity at 1 kHz into 1 kohm 34/47/62 mV/Pa1)
Rated impedance 50 ohms
Rated load impedance 1 kohms
Equivalent noise level, CCIR2) 28/25/23 dB1)
Equivalent noise level, A-weighted2) 16/13/11 dB-A1)
Signal-to-noise ratio, CCIR2)(rel. 94 dB SPL) 66/69/71 dB1)
Signal-to-noise ratio, A-weighted2) (rel. 94 dB SPL) 78/81/83 dB1)
Typical SPL (tube characteristic)3) K < 0,5 %: 120 dB, K < 5 %: 136 dB
Maximum output voltage 18 dBu
Powering Power supply N 149 A
Matching connectors Microphone DIN8F, Power supply XLR3F
Weight 730 g
Diameter 70 mm
Length 201 mm
