Början på en ny era inom övervakning
Kalibreringsalgoritmer utvecklade tillsammans med Fraunhofer IIS
För stereoanläggningar med KH 80 DSP och alla par analoga (icke DSP-baserade) Neumann-monitorer som använder KH 750 DSP subwoofers
Individuellt kalibrerad mätmikrofon
Rumsanpassningsbar målkurva
Fas- och amplitudoptimering för analoga Neumann-monitorer
För Mac och PC
DIN DIGITALA EXPERT FÖR PROFESSIONELL ÖVERVAKNINGSKVALITET

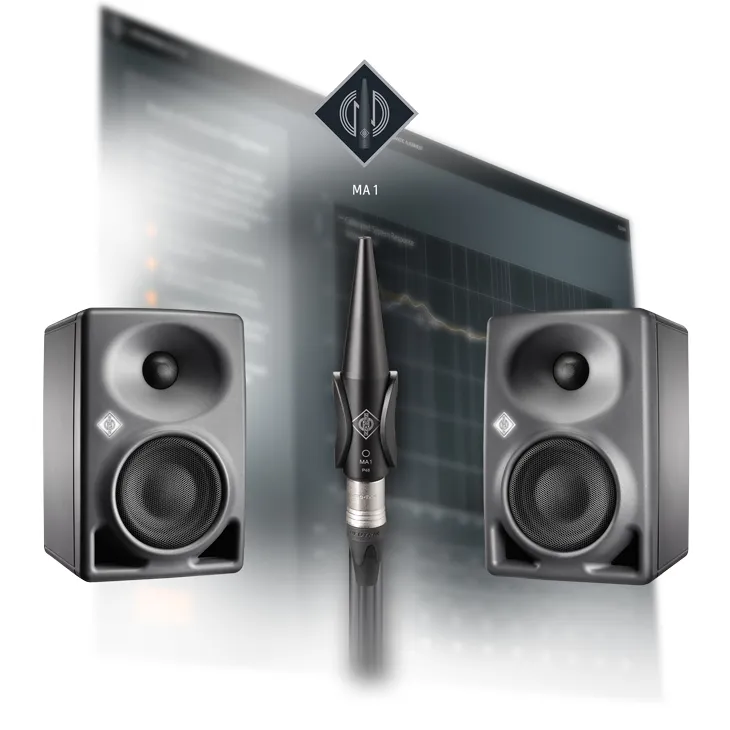

Neumanns Automatic Monitor Alignment MA 1 säkerställer bästa möjliga ljudkvalitet i alla rum – från hemmastudior till professionella kontrollrum. Med hjälp av den individuellt kalibrerade mätmikrofonen analyseras din akustiska miljö i en guidad process. Avancerade kalibreringsalgoritmer, utvecklade tillsammans med världens ledande institut inom ljudbehandling, Fraunhofer IIS, garanterar en optimalt anpassad amplitud och faskorrigering för exakt och pålitlig övervakning.
PÅLITLIG ÖVERVAKNING ÖVERALLT
Neumanns Automatic Alignment är ett dedikerat verktyg för stereouppsättningar av KH 80 DSP-monitorer med eller utan KH 750 DSP samt två icke DSP-baserade KH-Line-monitorer anslutna till de analoga utgångarna på en KH 750 DSP subwoofer. Till skillnad från konventionell korrigeringsprogramvara är det en integrerad lösning med nya algoritmer, utvecklad tillsammans med Fraunhofer Institute for Integrated Circuits (IIS) specifikt för Neumann studiomonitorer. Ingen plug-in eller speciell ljuddrivrutin krävs: Justeringsdata lagras och bearbetas i själva DSP-drivna monitorer. Som en unik fördel optimerar programvaran inte bara amplitudsvaret utan optimerar också fasen. Detta ger högsta noggrannhet när det gäller tonalitet och impulsreproduktion.
HUR DET FUNGERAR
I ett första steg samlas akustiska data från lyssningsmiljön in i en guidad process. Inga speciella akustiska kunskaper krävs. Anslut helt enkelt dina Neumann-monitorer till utgångarna på ditt ljudgränssnitt eller monitorkontroller. Dessutom måste dina DSP-baserade KH-line monitorer också vara anslutna till din dators Ethernet-port. För flera anslutningar fungerar en vanlig Ethernet-switch.
Anslut nu mätmikrofonen till din mikrofoningång. Denna mikrofon utvecklades speciellt för denna programvara och är individuellt kalibrerad av den. Programvaran guidar dig genom mätningsprocessen.
Utifrån uppmätta data konstaterar mjukvaran rummets akustiska egenskaper. De individuella korrigeringsparametrarna genereras enligt en rumsspecifik målkurva som beräknas av programvaran. Neumanns årtionden av erfarenhet av att kalibrera övervakningssystem i studiokontrollrum har införlivats i denna process. Naturligtvis kan du modifiera målkurvan efter dina behov.
Dessutom säkerställer justeringsprocessen en optimal summering i de låga frekvenserna när en subwoofer används.
Alla resulterande korrigeringsparametrar lagras och bearbetas i de DSP-drivna monitorerna. Så det finns inget att oroa sig för längre, inga plug-ins, inga drivrutinsproblem. Och inga ytterligare kablar heller: När anpassningsprocessen är klar krävs inte längre Ethernet-anslutningar.
Genom att använda KH 750 DSP-subwoofern kan stereouppsättningar av analoga KH-Line-monitorer också användas med programvaran Automatic Monitor Alignment. KH 750 DSP har tillräckligt med processorkraft för att anpassa hela systemet inklusive de två analoga högtalarna som är anslutna till dess utgångar. Dessutom tjänar KH 120, KH 310 och KH 420 högtalare på faslinjärisering av deras inbyggda delningsfilter! Resultatet är ökad klarhet, en torr bas och en tidskorrekt, mer exakt skildring av reverb och akustiska utrymmen.
För marknadslanseringen erbjuder vi attraktiva kit bestående av KH Line Monitors och MA 1-paketet (se beställningsinfo).
FRAMTIDEN
MA 1 Automatic Monitor Alignment är början på en ny era inom övervakning. Från och med den nuvarande versionen, som ger enastående akustiska resultat för stereoanläggningar, kommer utbudet av mjukvarufunktioner att utökas steg för steg med uppdateringar.
HÅRDVARUKRAV
1 par KH DSP-högtalare eller upp till två KH 750 DSP-subwoofers i kombination med ett par analoga (icke-DSP-baserade) KH-högtalare
Neumann MA 1 mätmikrofon
Dator (Windows 10 64-bitars och macOS 10.13, 10.14, 10.15 eller 11.0)
Ljudgränssnitt med balanserad analog ingång med 48 V fantommatning och 2 balanserade analoga utgångar eller digital AES3-utgång (endast med KH 750 DSP)
Nätverksväxel
Skärmupplösning på 1280×720 px eller högre
PROGRAMVARA KRAV
Operativsystem: Windows 10 64 Bit och macOS 10.13, 10.14, 10.15 eller 11.0
Neumann MA 1 – programvara för automatisk monitorjustering
ASIO-drivrutin (för Windows)
IPv6 stöds och aktiveras
DSP-HÖGTALARE (NÄTVERKSAKTIVERADE)
Följande högtalare och subwoofers är nätverksaktiverade och kan styras direkt av programvaran:
KH 80 DSP
KH 750 DSP
ANALOGA HÖGTALARE (INTE NÄTVERKSAKTIVERADE)
Följande högtalare är inte nätverksaktiverade och måste anslutas via ett nätverk-
aktiverad subwoofer för att ingå i systeminställningen.
KH 120 A
KH 120 D
KH 310 A
KH 310 D
KH 420/KH 420 + DIM 1
VIKTIG INFORMATION
OBS:
Efter justeringsprocessen lagrar programvaran MA 1 korrigeringsdata i monitorerna eller i subwoofern; inte i programvaran. Därför krävs ingen Ethernet-anslutning till datorn för vidare drift av det justerade systemet. För närvarande kan data som lagras i högtalaren/högtalarna inte återkallas eller ändras när programvaran väl är stängd. Kalibreringsproceduren måste startas från början och upprepas.
Följande gäller för närvarande: Om högtalarna tidigare justerats med Neumann.Control iPad®-appen, kommer deras korrigeringsdata att skrivas över av en justering med programvaran MA 1. Om du öppnar Neumann.Control iPad®-appen igen, skickas den senast lagrade informationen i appen till högtalarna och skrivs över korrigeringsdata som genereras av MA 1.
Uppriktningsinställningar görs via programvaran MA 1. Andra parametrar (t.ex. mute, delay ...) kan för närvarande inte styras av MA 1-mjukvaran.
MA 1-programvaran inkluderar inte guidad justering eller manuell justering som på Neumann.Control iPad®-appen.
The Beginning of a New Era in Monitoring
Calibration algorithms jointly developed with Fraunhofer IIS
For stereo setups with KH 80 DSP and all pairs of analog (non DSP-based) Neumann monitors using KH 750 DSP subwoofers
Individually calibrated measurement microphone
Room adaptive target curve
Phase and amplitude optimization for analog Neumann monitors
For Mac and PC
YOUR DIGITAL EXPERT FOR PROFESSIONAL MONITORING QUALITY
Neumann’s Automatic Monitor Alignment MA 1 ensures the best possible sound quality in any room – from home studios to professional control rooms. Using the individually calibrated measurement microphone your acoustic environment is analyzed in a guided process. Advanced calibration algorithms, jointly developed with the world's leading institute in audio processing, Fraunhofer IIS, guarantee an optimally adapted amplitude and phase correction for exact and reliable monitoring.
RELIABLE MONITORING ANYWHERE
Neumann’s Automatic Alignment is a dedicated tool for stereo sets of KH 80 DSP monitors with or without the KH 750 DSP as well as two non DSP-based KH-Line monitors connected to the analog outputs of a KH 750 DSP subwoofer. Unlike conventional correction software it is an integrated solution with novel algorithms, jointly developed with the Fraunhofer Institute for Integrated Circuits (IIS) specifically for Neumann studio monitors. No plug-in or special audio driver is required: Alignment data is stored and processed within the DSP-powered monitors themselves. As a unique benefit, the software not only optimizes the amplitude response but also optimizes the phase. This provides highest accuracy in terms of tonality and impulse reproduction.
HOW IT WORKS
In a first step, acoustic data of the listening environment is gathered in a guided process. No special acoustic knowledge is required. Simply connect your Neumann monitors to the outputs of your audio interface or monitor controller. Additionally, your DSP-based KH-line monitors must also be connected to your computer’s ethernet port. For multiple connections, a standard ethernet switch will do.
Now plug the measurement microphone into your microphone input. This microphone was specifically developed for this software and is individually calibrated by it. The software will guide you through the measurement process.
From the measured data, the software ascertains the room’s acoustic properties. The individual correction parameters are generated according to a room-specific target curve calculated by the software. Neumann's decades of experience in calibrating monitoring systems in studio control rooms has been incorporated into this process. Of course, you can modify the target curve to your needs.
Additionally, the alignment process ensures an optimal summation in the low frequencies when a subwoofer is used.
All resulting correction parameters are stored and processed in the DSP-powered monitors. So there is nothing to worry about anymore, no plug-ins, no driver issues. And no additional cables, either: Once the alignment process is completed, the ethernet connections are not required anymore.
Using the KH 750 DSP subwoofer, stereo sets of analog KH-Line monitors, too, can be used with the Automatic Monitor Alignment Software. The KH 750 DSP has enough processing power to align the entire system including the two analog loudspeakers connected to its outputs. Additionally, KH 120, KH 310, and KH 420 loudspeakers profit from phase linearization of their built-in crossover filters! The result is increased clarity, a dry bass, and a time-correct, more accurate depiction of reverbs and acoustic spaces.
For the market launch we are offering attractive kits consisting of KH Line Monitors and the MA 1 package (see order info).
THE FUTURE
The MA 1 Automatic Monitor Alignment is the beginning of a new era in monitoring. Starting with the current version, which delivers outstanding acoustic results for stereo setups, the range of software functions will be expanded step by step with updates.
HARDWARE REQUIREMENTS
1 pair of KH DSP loudspeakers or up to two KH 750 DSP subwoofers in combination with a pair of analog (non-DSP based) KH loudspeakers
Neumann MA 1 measurement microphone
Computer (Windows 10 64 Bit and macOS 10.13, 10.14, 10.15 or 11.0)
Audio interface with balanced analog input with 48 V phantom power and 2 balanced analog outputs or digital AES3 output (only with KH 750 DSP)
Network switch
Screen resolution of 1280×720 px or higher
SOFTWARE REQUIREMENTS
Operating system: Windows 10 64 Bit and macOS 10.13, 10.14, 10.15 or 11.0
Neumann MA 1 – Automatic Monitor Alignment software
ASIO driver (for Windows)
IPv6 supported and enabled
DSP LOUDSPEAKERS (NETWORK-ENABLED)
The following loudspeakers and subwoofers are network-enabled and can be controlled directly by the software:
KH 80 DSP
KH 750 DSP
ANALOG LOUDSPEAKERS (NOT NETWORK-ENABLED)
The following loudspeakers are not network-enabled and need to be connected via a network-
enabled subwoofer in order to be included in the system setup.
KH 120 A
KH 120 D
KH 310 A
KH 310 D
KH 420/KH 420 + DIM 1
IMPORTANT INFORMATION
PLEASE NOTE:
After the alignment process, the MA 1 software stores the correction data in the monitors or in the subwoofer; not in the software application. Therefore, no Ethernet connection to the computer is required for further operation of the aligned system. Currently, the data stored in the loudspeaker(s) cannot be recalled or changed, once the software is closed. The calibration procedure must be started from the beginning and repeated.
The following currently applies: If the loudspeakers were previously adjusted using the Neumann.Control iPad® app, their correction data will be overwritten by an alignment with the MA 1 software. If you open the Neumann.Control iPad® app again, the last data stored in the app is sent to the loudspeakers, thus overwriting the correction data generated by the MA 1.
Alignment settings are made via the MA 1 software. Other parameters (e.g. mute, delay ...) cannot currently be controlled by the MA 1 software.
The MA 1 software does not include Guided Alignment or Manual Alignment like on the Neumann.Control iPad® app.
