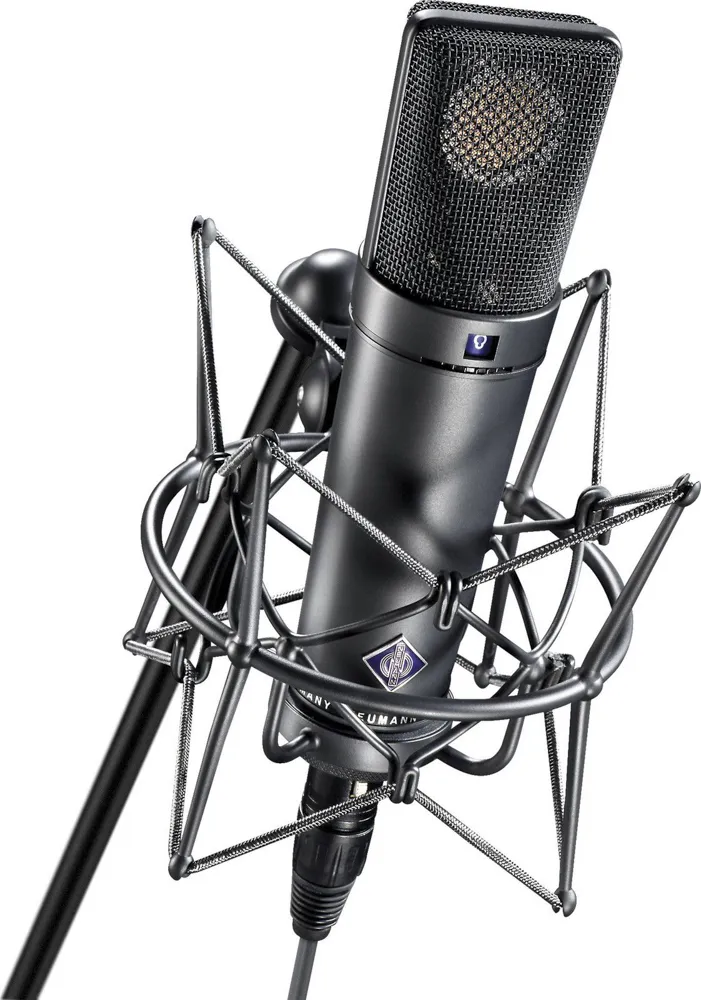

Neumann U 89 i MT [Black]

Visa orginaltexten

U 89* är en studiomikrofon för universella applikationer. Huvudgallret skyddar en kapsel med dubbla diafragma. En vridomkopplare under gallret väljer mellan fem olika polära mönster. Därför kan mikrofonen enkelt anpassas till stora ljudkällor, och de som är utspridda, eller till ljudkällor som ska spelas in på större avstånd.

Förstärkaren accepterar ljudtrycksnivåer upp till 134 dB utan distorsion. Denna siffra kan ökas till 140 dB. En extra vridomkopplare aktiverar ett filter som ändrar lågfrekvenssvaret antingen under 80 Hz eller 160 Hz frekvens.
Ansökningar
U 89 i liknar U 87 till utseendet. Den är av mindre storlek och lättare. Den har fem i stället för tre riktningsegenskaper och en högre maximal ljudtrycksnivå som gör denna mikrofon lättare att anpassa till olika applikationer.
Polära mönster
Utöver de vanliga riktade polära mönstren: rundstrålande, cardioid och figur-8, har vi lagt till en hypercardioid och vidvinkel cardioid-karakteristik. Jämfört med standardkardioidmönstret undertrycker hyperkardioidkarakteristiken ljud från sidan mer effektivt. Det polära vidvinkelmönstret är särskilt användbart för att spela in stora ljudkällor.
Akustiska egenskaper
Mikrofonen adresseras framifrån, märkt med Neumann-logotypen. Den stora membrankapseln har ett mycket jämnt frekvenssvar för alla polära mönster över en bred acceptansvinkel. Frekvenssvarskurvorna är plana upp till 10 kHz inom en upptagningsvinkel på ± 100°.

Som ett resultat har U 89 i ett mycket jämnt diffust fältsvar för alla polära mönster. Detta är viktigt i en miljö med efterklang när fler reflektioner kommer fram till mikrofonkapseln. Den akustiska informationen påverkas inte i sin tonkvalitet när den spelas in med mikrofonen.

Denna egenskap uppnås utan att tillgripa korrigerande resonanseffekter.

Kapseln är elastiskt monterad för att undvika strukturburet ljud som kan störa dess funktion.
Filter och dämpning
Förstärkaren klarar ljudtrycksnivåer upp till 134 dB utan distorsion. Med en självbrusnivå på 17 dB (A-vägd) är det totala dynamiska omfånget 117 dB. Maximal ljudtrycksnivå är 140 dB när - 6 dB vridomkopplaren är i ON-läget.

En lågfrekvent roll-off vid 80 Hz eller 160 Hz kan aktiveras med en annan vridomkopplare under gallret. Detta filter undertrycker lågfrekvent störning, men bibehåller ändå ett jämnt frekvenssvar för närbildsljudkällor, till exempel när närhetseffekter kan påverka programmaterialet negativt.

Ett brant högpassfilter i LIN-läget förhindrar att mikrofonens utgångstransformator överbelastas på grund av oönskade subsoniska frekvenser.
Driftsäkerhet
Alla exponerade ytor på mikrofonkapseln, inklusive membranen, har jordpotential. Denna teknik gör dem mycket immuna mot elektriska och atmosfäriska störningar och kontaminering genom mikroskopiska dammpartiklar.
*Mikrofonens design är en registrerad design av Georg Neumann GmbH i vissa länder.

Akustisk funktionsprincip Tryckgradientgivare
Riktningsmönster Rundstrålande, vidvinkel, cardioid, hypercardioid, figur-8
Frekvensområde 20 Hz ... 20 kHz
Känslighet vid 1 kHz till 1 kohm 8 mV/Pa
Märkimpedans 150 ohm
Nominell belastningsimpedans 1 kohm
Ekvivalent ljudnivå, CCIR1) 28 dB
Ekvivalent ljudnivå, A-vägd1) 17 dB-A
Signal-brusförhållande, CCIR1) (rel. 94 dB SPL) 66 dB
Signal-brusförhållande, A-vägd1) (rel. 94 dB SPL) 77 dB
Maximal SPL för THD 0,5%2) 134 dB
Maximal SPL för THD 0,5 % med fördämpning2) 140 dB
Max utspänning 800 mV
Matningsspänning (P48, IEC 61938) 48 V ± 4 V
Strömförbrukning (P48, IEC 61938) 0,8 mA
Matchande kontakt XLR3F
Vikt 400 g
Diameter 46 mm
Längd 185 mm

Visa översättning

The U 89* is a studio microphone for universal applications. The headgrille protects a dual-diaphragm capsule. A rotary switch below the headgrille selects from five different polar patterns. Therefore the microphone can be adapted easily to large sound sources, and those that are spread wide apart, or to sound sources to be recorded at a greater distance.

The amplifier accepts sound pressure levels up to 134 dB without distortion. This figure can be increased to 140 dB. An additional rotary switch activates a filter that changes the low frequency response either below 80 Hz or 160 Hz frequency.
Applications
The U 89 i is similar in appearance to the U 87. It is of smaller size, and lighter weight. It features five instead of three directional characteristics and a higher maximum sound pressure level which make this microphone easier adaptable to different applications.
Polar patterns
In addition to the usual directional polar patterns: omnidirectional, cardioid, and figure-8, we have added a hypercardioid and wide-angle cardioid characteristic. When compared to the standard cardioid pattern, the hypercardioid characteristic suppresses sound from the side more efficiently. The wide-angle polar pattern is especially useful to record large sound sources.
Acoustic features
The microphone is addressed from the front, marked with the Neumann logo. The large diaphragm capsule has a very smooth frequency response for all polar patterns over a wide acceptance angle. The frequency response curves are flat up to 10 kHz within a pickup angle of ± 100°.

As a result the U 89 i has a very even diffuse-field response for all polar patterns. This is important in a reverberant environment when more reflections arrive at the microphone capsule. The acoustic information is not affected in its tonal quality when recorded by the microphone.

This characteristic is achieved without resorting to corrective resonance effects.

The capsule it is elastically mounted to avoid any structure borne noise that could interfere with its operation.
Filter and attenuation
The amplifier handles sound pressure levels up to 134 dB without distortion. With a self noise level of 17 dB (A-weighted) the total dynamic range is 117 dB. Maximum sound pressure level is 140 dB when the - 6 dB rotary switch is in the ON position.

A low frequency roll-off at 80 Hz or 160 Hz can be activated with another rotary switch below the headgrille. This filter suppresses low frequency interference, yet maintains an even frequency response for close-up sound sources, for example, when proximity effect could adversely affect the program material.

A steep high-pass filter in the LIN position prevents the output transformer of the microphone from being overloaded due to undesired subsonic frequencies.
Operational safety
All exposed surfaces of the microphone capsule, including the diaphragms, are at ground potential. This technology makes them highly immune to electrical and atmospheric interference and contamination through microscopic dust particles.
*The design of the microphone is a registered design of the Georg Neumann GmbH in certain countries.

Acoustical operating principle Pressure gradient transducer
Directional pattern Omnidirectional, wide angle, cardioid, hypercardioid, figure-8
Frequency range 20 Hz ... 20 kHz
Sensitivity at 1 kHz into 1 kohm 8 mV/Pa
Rated impedance 150 ohms
Rated load impedance 1 kohms
Equivalent noise level, CCIR1) 28 dB
Equivalent noise level, A-weighted1) 17 dB-A
Signal-to-noise ratio, CCIR1) (rel. 94 dB SPL) 66 dB
Signal-to-noise ratio, A-weighted1) (rel. 94 dB SPL) 77 dB
Maximum SPL for THD 0.5%2) 134 dB
Maximum SPL for THD 0.5% with preattenuation2) 140 dB
Maximum output voltage 800 mV
Supply voltage (P48, IEC 61938) 48 V ± 4 V
Current consumption (P48, IEC 61938) 0.8 mA
Matching connector XLR3F
Weight 400 g
Diameter 46 mm
Length 185 mm
