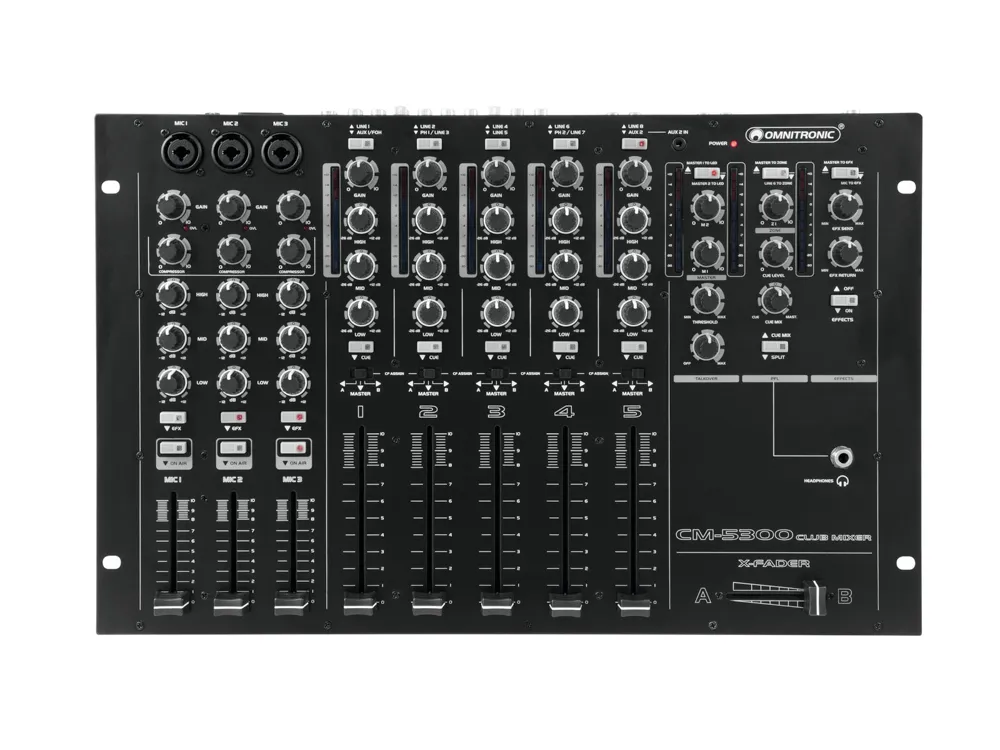

Högkvalitativ stereomixer för klubbar och många mobila PA-applikationer
5 stereoingångskanaler med förstärkningskontroll, 3-bands kill EQ (+12/ -26 dB) och 10-siffrig LED-nivåmätare
Frontpanel aux-ingång
Bakre stereoingång FOH för scenmixers
Släta dubbelskena ingångsfaders (60 mm/100 mm)
3 mikrofoningångskanaler med främre combo-kontakt
Förstärkningskontroll, peak LED, 3-bands EQ och på luftomkopplare per mikrofonkanal
Enknopskompressor per mikrofonkanal
2-parameters justerbar auto talkover för automatisk sänkning av musiknivån när mikrofonen används
Fullständigt tilldelbar smidig dubbelskelad crossfader (45 mm)
Mastersektion med två separat styrbara stereoutgångar, utgång 2 omkopplingsbar till mono
10-siffrig stereo LED-nivåmätare, omkopplingsbar mellan båda masterutgångarna
Balanserade XLR och obalanserade RCA huvudutgångar
Ytterligare monozonutgång (med omkopplingsbar 80Hz HPF) som kan dirigeras till masterbussen eller kanal 5
10-siffrig LED-nivåmätare för zonutgången
Mono subwooferutgång med integrerad aktiv delningsfilter (frekvens/nivåjusterbar)
Alla utgångar med reglage för maximal nivåinställning på baksidan
Justerbara effekter skicka/retur väg, kan tilldelas till mikrofon eller master buss
PFL sektion med PFL/master mix kontroll och cue mix/split alternativ
Record output, oberoende av master
Rackinstallation, 7 U
(19") 48,3 cm rackinstallation 7 U
TEKNISKA SPECIFIKATIONER
Strömförsörjning: 115/230 V AC, 50/60 Hz
Strömförbrukning: 25 W
Strömanslutning: Nätingång IEC-kontakt (M) monteringsversion Strömförsörjningssladd med säkerhetskontakt (medföljer)
Frekvensområde: 20 - 20000 Hz
S/N-förhållande: >82 dB linje
THD: Linje <0,05 % vid 1 kHz
Kontrollelement: Cue mix split-funktion, strömbrytare, Crossfader, vanlig talk over, FX send/return control
Status-LED: Ström, kanalnivåmätare, omkopplingsbar huvudnivåmätare, CUE, kanalkälla; topp, ON AIR, Routing
Anslutningar: Ingång: 3 x mikrofon via 3-stifts XLR/6,35 mm jack (F) kombinationsuttag (monteringsversion)
Ingång: 6 x linje via stereo RCA
Ingång: 2 x line/phono via stereo RCA
Ingång: 2 x AUX via 6,3 mm-jack (bal.)
Ingång: 1 x AUX via 3,5 mm jack (stereo) monteringsversion
Ingång: 1 x FX via 6,3 mm jack-uttag (stereo) monteringsversion
Utgång: 4 x master via 3-polig XLR
Utgång: 2 x master via stereo RCA
Utgång: 1 x zoner via 3-stifts XLR
Utgång: 1 x rek. via stereo RCA
Utgång: 1 x Subwoofer via 3-stifts XLR
Utgång: 1 x FX via 6,3 mm jack-uttag (stereo) monteringsversion
Utgång: 1 x hörlurar via 3,5 mm jack (stereo) monteringsversion
Kanaler: Ingångskanal: 2 x stereo med Line-AUX-omkopplare via RCA eller jackplugg, kanalkontroll via 100 mm fader, 3-bands tonkontroll EQ, förstärkningskontroll, CUE-omkopplare, Crossfader-väljare,
Ingångskanal: 2 x stereo med Line-Line/Phono-omkopplare via RCA, kanalkontroll via 100 mm fader, 3-bands tonkontroll-EQ, förstärkningskontroll, CUE-omkopplare, Crossfader-väljare,
Ingångskanal: 1 x stereo med Line-line switch via RCA, kanalkontroll via 100mm fader, 3-band ton control EQ, gain control, CUE switch, Crossfader selector switch,
Mikrofonkanal: 3 x mono via 3-stift XLR/6,35 mm jack (F) kombinationsuttag (monteringsversion), kanalkontroll via 60 mm fader, 3-bands tonkontroll EQ, förstärkningskontroll, justerbar enknopskompressor, ON AIR-omkopplare , FX routing switch
Masterutgång: 1 x stereo via XLR eller RCA, kanalkontroll via vridreglage, nivådämpare,
Masterutgång: 1 x mono + stereo via RCA eller jackplugg, kanalkontroll via vridknapp, nivådämpare,
Zonutgång: 1 x mono via XLR, kanalkontroll via vridreglage, källväljare, nivådämpare, lågskärsomkopplare,
Subwooferutgång: 1 x mono via XLR, nivådämpare, hi-cut-kontroll,
Hörlursutgång: 1 x stereo via Plug 6,3mm/3,5mm (jack), kanalkontroll via vridreglage, Cue mix split funktion,
Husets design: (19") 48,3 cm rackinstallation 7 U
Mått: Bredd: 48,3 cm
Djup: 10,6 cm
Höjd: 32,8 cm
Vikt: 6,00 kg
High-grade stereo mixer for clubs and numerous mobile PA applications
5 stereo input channels with gain control, 3-band kill EQ (+12/ -26 dB) and 10-digit LED level meter
Front panel aux input
Rear stereo input FOH for stage mixers
Smooth dual-rail channel input faders (60 mm/100 mm)
3 microphone input channels with front combo connector
Gain control, peak LED, 3-band EQ and on air switch per microphone channel
One-knob compressor per microphone channel
2-parameter adjustable auto talkover for automatic music level reduction when microphone is used
Fully assignable smooth dual-rail crossfader (45 mm)
Master section with two separately controllable stereo outputs, output 2 switchable to mono
10-digit stereo LED level meter, switchable between both master outputs
Balanced XLR and unbalanced RCA main outputs
Additional mono zone output (with switchable 80Hz HPF) which can be routed to the master bus or channel 5
10-digit LED level meter for the zone output
Mono subwoofer output with integrated active crossover (frequency/level adjustable)
All outputs with rear-side maximum level setting controls
Adjustable effects send/return path, assignable to mic or master bus
PFL section with PFL/master mix control and cue mix/split option
Record output, independent of the master
Rack installation, 7 U
(19") 48.3 cm rack installation 7 U
TECHNICAL SPECIFICATIONS
Power supply: 115/230 V AC, 50/60 Hz
Power consumption: 25 W
Power connection: Mains input IEC connector (M) mounting version Power supply cord with safety plug (provided)
Frequency range: 20 - 20000 Hz
S/N ratio: >82 dB line
THD: Line <0.05 % at 1 kHz
Control elements: Cue mix split function, power switch, Crossfader, regular talk over, FX send/returne control
Status LED: Power, chanal level meter, switchable master level meter, CUE, chanal source; peak, ON AIR, Routing
Connections: Input: 3 x Microphone via 3-pin XLR/6.35mm jack (F) combination socket (mounting version)
Input: 6 x line via stereo RCA
Input: 2 x line/phono via stereo RCA
Input: 2 x AUX via 6,3-mm-jack (bal.)
Input: 1 x AUX via 3.5 mm jack (stereo) mounting version
Input: 1 x FX via 6.3 mm jack socket (stereo) mounting version
Output: 4 x master via 3-pin XLR
Output: 2 x master via stereo RCA
Output: 1 x zones via 3-pin XLR
Output: 1 x rec. via stereo RCA
Output: 1 x Subwoofer via 3-pin XLR
Output: 1 x FX via 6.3 mm jack socket (stereo) mounting version
Output: 1 x headphones via 3.5 mm jack (stereo) mounting version
Chanals: Input chanel: 2 x stereo with Line-AUX switch via RCA or jack plug, channel control via 100mm fader, 3-band tone control EQ, gain control, CUE switch, Crossfader selector switch,
Input chanel: 2 x stereo with Line-Line/Phono switch via RCA, channel control via 100mm fader, 3-band tone control EQ, gain control, CUE switch, Crossfader selector switch,
Input chanel: 1 x stereo with Line-line switch via RCA, channel control via 100mm fader, 3-band tone control EQ, gain control, CUE switch, Crossfader selector switch,
Microphon chanal: 3 x mono via 3-pin XLR/6.35mm jack (F) combination socket (mounting version), channel control via 60mm fader, 3-band tone control EQ, gain control, adjustable single-knob compressor, ON AIR switch, FX routing switch
Master output: 1 x stereo via XLR or RCA, channel control via Rotary knob, Level attenuator,
Master output: 1 x mono + stereo via RCA or jack plug, channel control via Rotary knob, Level attenuator,
Zone output: 1 x mono via XLR, channel control via Rotary knob, source selector, Level attenuator, low cut switch,
Subwoofer output: 1 x mono via XLR, Level attenuator, hi-cut control,
Headphones output: 1 x stereo via Plug 6,3mm/3,5mm (Jack), channel control via Rotary knob, Cue mix split function,
Housing design: (19") 48.3 cm rack installation 7 U
Dimension: Width: 48.3 cm
Depth: 10.6 cm
Height: 32.8 cm
Weight: 6.00 kg
