Ortofon Alignment tool

Visa orginaltexten

En gradskiva används för att hitta rätt avstånd från pennans spets till tonarmsvängning.

När du riktar in en patron för tangering med hjälp av inriktningsgradskivan, är det viktigt att komma ihåg att du försöker rikta in konsolen (och därmed pennan), inte patronkroppen. Det finns ingen garanti för att konsolen är perfekt inriktad i patronkroppen, så att bara justera patronkroppen ger inte nödvändigtvis det önskade resultatet.

Vidare har många patronkroppar icke-parallella sidor, vilket gör tangentiell inriktning av patronkroppen med tangentlinjerna på mätaren praktiskt taget omöjlig.

En inriktningsgradskiva är en plastmall på vilken nollpunkt(er) och tangenslinjer är tryckta mot vilka patronen ska riktas in. Mallen placeras över skivspelarens spindel (möjliggörs via ett spindelstort hål borrat i mallen) och placeras mot tallriken.

Patronen måste justeras tills konsolen är parallell med uppsättningen av parallella linjer. Och detta bör uppnås för båda de angivna punkterna. När patronens längdaxel är parallell med de horisontella linjerna kommer spårningsfelet att vara minst.

Visa översättning

An alignment protractor is used to find the correct distance from stylus tip to tonearm pivot.

When aligning a cartridge for tangency using the alignment protractor, it is essential to remember that you are attempting to align the cantilever (and, hence, the stylus), not the cartridge body. There is no guarantee that the cantilever is perfectly aligned within the cartridge body, so simply aligning the cartridge body will not necessarily produce the desired result.

Furthermore, many cartridge bodies have non-parallel sides, making tangential alignment of the cartridge body with the lines of tangency on the gauge virtually impossible.

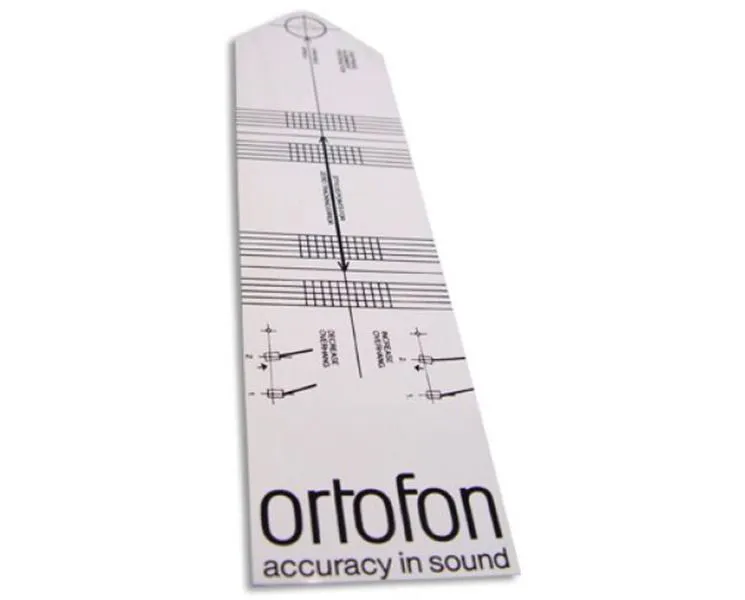

An alignment protractor is a plastic template onto which are printed the null point(s) and lines of tangency against which the cartridge should be aligned. The template is placed over the turntable's spindle (made possible via a spindle-sized hole drilled in the template) and placed against the platter.

Cartridge must be adjusted until the cantilever is parallel to the set of parallel lines. And this should be achieved for both the indicated points. When the cartridge's longitudinal axis is parallel with the horisontal lines, tracking error will be at a minimum.
