Palmer PDI 06 L08

Visa orginaltexten

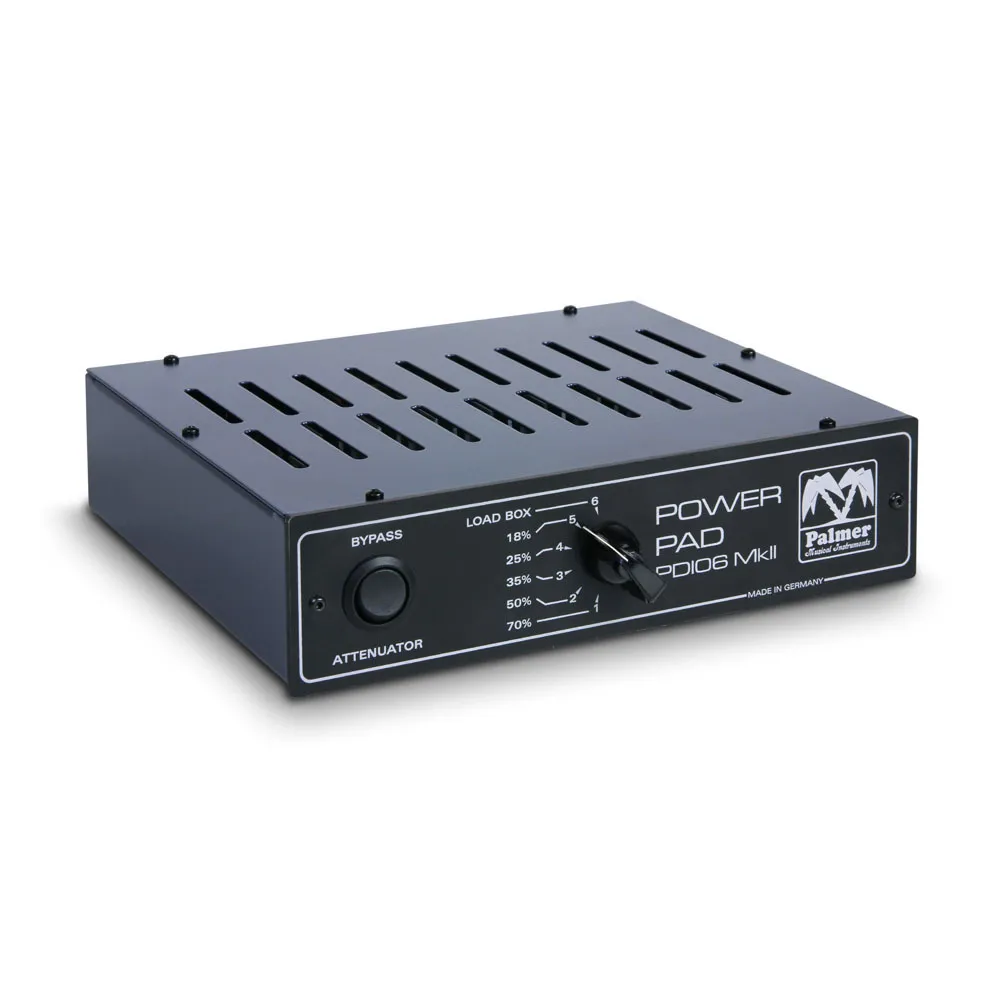

PDI06 är en effektdämpare för strömförande applikationer. Enheten ansluts mellan förstärkarutgången och högtalarskåpet. Det gör det möjligt att använda den populära effektstegsdistorsionen hos rörförstärkare samtidigt som den associerade höga volymnivån reduceras. Detta möjliggör praktisk volymminskning i sex steg från 100 % till 18 % för scen- och övningsrumssituationer. En extra inställning tystar högtalaren helt; PDI06 fungerar då som en LOAD BOX och absorberar hela uteffekten från förstärkaren.

Detta funktionssätt är användbart, till exempel när man ansluter en förstärkare utrustad med en högtalarskåpetemulering direkt till mixerbordet med en befintlig line-out och höga volymnivåer i inspelningsbåset är oönskade. Enheten har en ingång för högtalarsignalen från förstärkaren och två utgångar för anslutning av högtalarskåp.

Högtalarnas totala impedans måste vara lika med värdet som visas på PDI06. Till exempel: utgångarna på en PDI06 som är specificerad för 8 ohm kan anslutas till ett 8 ohm skåp eller två 16 ohm skåp (16 ohm versionen har bara en utgång). Utsignalen från (rör)förstärkaren är också inställd på 8 ohm.

Visa översättning

The PDI06 is a power attenuator for live applications. The device is connected between the amplifier output and the speaker cabinet. It makes it possible to use the popular power stage distortion of tube amplifiers while reducing the associated high volume level. This permits practical volume reduction in six increments from 100% to 18% for stage and practice room situations. An additional setting mutes the speaker completely; the PDI06 then functions as a LOAD BOX and absorbs the entire output power of the amplifier.

This mode of operation is useful, for example, when connecting an amplifier equipped with a speaker cabinet emulation directly to the mixing desk using an existing line-out and loud volume levels in the recording booth are undesirable. The unit has an input for the speaker signal from the amplifier and two outputs for connecting speaker cabinets.

The total impedance of the speakers must equal the value shown on the PDI06. For example: the outputs of a PDI06 that is specified for 8 ohms can be connected to one 8 ohm cabinet or two 16 ohm cabinets (the 16 ohm version has only one output). The output of the (tube) amplifier is also set to 8 ohms.
