Radial Cube

Visa orginaltexten

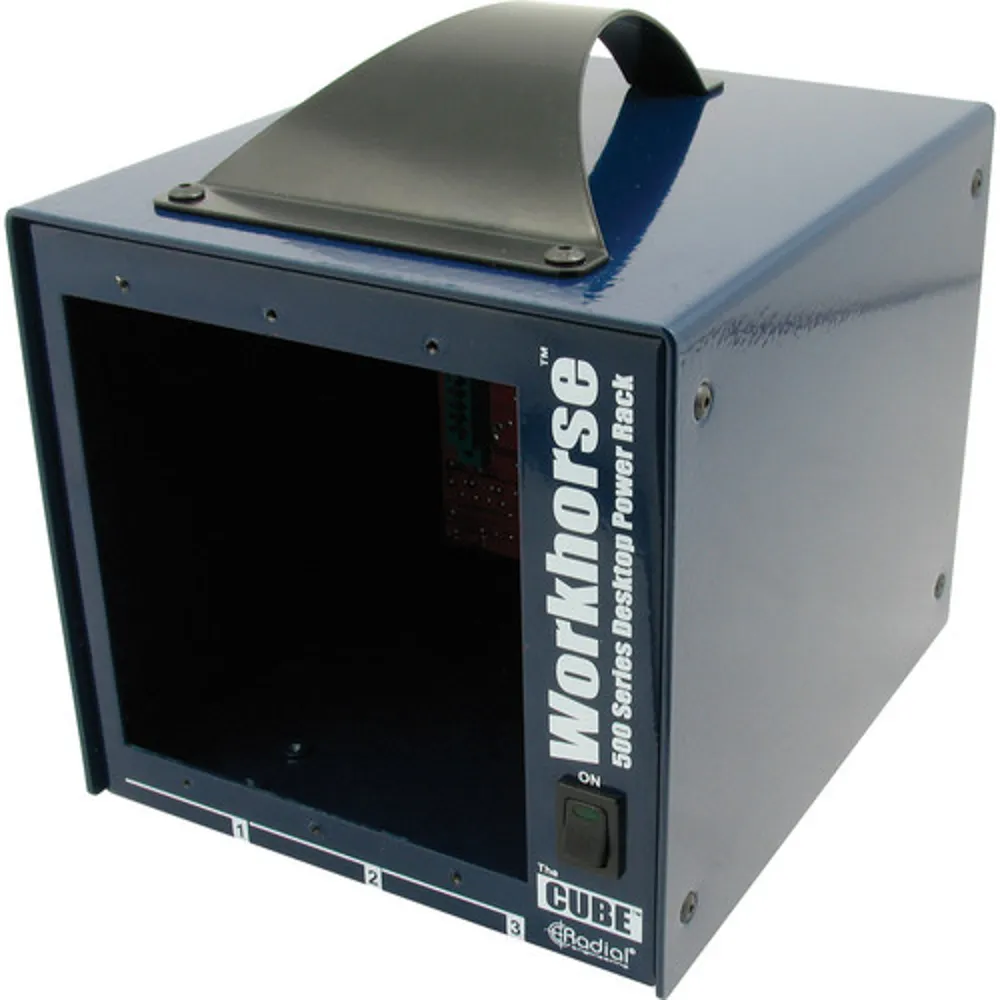

Radial Engineering Workhorse Cube 3-Module Desktop Power Rack är designad för att hålla tre 500-serien Radial-moduler. Den kan placeras på skrivbordet eller bäras runt i studion med hjälp av det praktiska toppmonterade handtaget. Detta gör det möjligt för teknikern att placera instrument- och mikrofonförförstärkarna så nära källan som möjligt för förbättrad signal-till-brus. Kuben kan också fällas in i arbetsytan med hjälp av monteringsflänsarna (säljs separat). Dessa tillåter antingen infälld montering eller 30° vinkelmontering för att optimera visningspositionen.

Cube är 100 % bakåtkompatibel med äldre API-moduler samtidigt som den är optimerad för Radials växande utbud av förförstärkare, processorer och routingenheter. Konstruktionen börjar med en 14 gauge stålram och har dubbla guldkontakt EDAC 15-stiftskontakter för optimal signalöverföring. För att maximera takhöjden levererar den externa försörjningen 500mA ström för strömkrävande moduler plus en separat 48V fantomkran levererar hela 10mA ström för mikrofonförförstärkare. Anslutningar på baksidan inkluderar standard XLR:er för varje kortplats tillsammans med ¼" TRS-kontakter för flera moduler, korspatchning och parallell bearbetning.

Cube använder matningsfunktion som patchar ihop moduler i serie utan behov av en kabel. Stereomodulerna behöver inte längre lödas för att paras ihop, utan de kan synkas ihop med en enkel switch. Kuben är också utrustad med en omniport på varje slot. Detta TRS-uttag gör det möjligt för modultillverkaren att implementera en unik funktion för en given modul, såsom en nyckelingång på en grind.

För den som helt enkelt vill ha The Cube bredvid sin arbetsstation, kan det övre handtaget tas bort genom att skruva loss de 3 sexkantsskruvarna på ovansidan. Detta effektiviserar enhetens utseende samtidigt som en andra Workhorse Cube kan staplas ovanpå. Det medföljande övre bärhandtaget är designat för att göra det enkelt att transportera kuben runt i studion med en hand. Detta lämnar den andra fri att bära en mikrofon. Att föra mikrofonförförstärkaren så nära källan som möjligt minskar brus och ökar dynamiken.

Kanalremsa

Skapa en kanalremsa genom att kombinera din favoritmikrofonförförstärkare, EQ och dynamiska processor. Använd PowerPre för klarhet för att mata in en mikrofon i Q3 för färg och Komit för att hålla allt under kontroll.

Gitarr Front End

Spela in din gitarr och bas direkt med JDV-Pre. Skicka tillbaka det inspelade spåret till EXTC så att du kan lägga till effektpedaler och sedan bearbeta retursignalen genom JDX för att efterlikna en Marshall 4x12 halvstack.

Reamp för den önskade tonen

Skicka ditt förinspelade rena spår in i Radial X-Amp och ut till dina förstärkare och Reamp. Skicka tillbaka signalen genom EXTC för att lägga till effekter eller lägga till ett fjäderreverb med hjälp av Tank Driver.

Prestanda

Denna Radial Cube är ett kompakt stationärt 3-slots 500-seriens powerrack som följer riktlinjerna i Workhorse open source-dokument (Whos-Doc). Detta rymmer Radial-modulerna samtidigt som det är bakåtkompatibelt med gamla format. Det finns inga andra ljudkretsar än kontakter. Kuben kommer inte att ge någon färg, förvrängning eller artefakter. Kuben använder Edac guldpläterade 15-stifts kortkantskontakter på insidan och Neutrik-kontakter med icke-skada nickel-silverkontakter på bakpanelen för signalöverföring. Varje kortplats är utrustad med en automatisk återställningssäkring för att skydda systemet om en felaktig modul skulle användas. En extern källa på 500mA ger ström för att mata modulerna och 48V för fantommatning.

Matningsfunktion

På äldre API-rack, för att mata in en kanal till en annan, var du tvungen att "hårdlappa" moduler med en XLR-kabel. Detta rörde inte bara ihop baksidan av racket med överdrivna kablar, det eliminerade också möjligheten till parallell bearbetning eftersom det enda tillgängliga utgångsjacket togs upp. The Workhorse introducerade en enkel funktion som kallas FEED som gör att en modul kan matas in i den intilliggande modulen genom att helt enkelt flytta en väljare. Detta frigör XLR för direkt lappning medan du städar upp insidan av racket.

Extra TRS-uttag

Den använder parallell bearbetning där en förförstärkare kan användas för att mata en kompressor medan den också matar en distorsionspedal. Den är utrustad med extra ¼" TRS-jack som i princip fungerar som en patch bay så att du kan dirigera signaler efter behag.

Stereolänk

Den har en stereolänkswitch. Allt du gör är att flytta skjutreglaget och du är i full stereo.

Omniport

Den har ett Omniport-uttag. Denna enkla TRS-kontakt gör det möjligt för varje tillverkare av 500-serien att tilldela Omniporten att utföra en unik funktion som bäst skulle utöka sin modul. Detta kan till exempel vara en instrumentingång på en mikrofonförförstärkare, en direktboxutgång på en instrumentförförstärkare, en tangentingång på en gate, en fotkontakt på en distorsion, styrspänning på en synthesizer, etc. Omniport laddas i varje kubens kanal.

Mer kraft

Cube använder en 800 mA strömförsörjning för att leverera massor av ström till strömsugna moduler. Eftersom kraften delas som en pool, är det inget problem att använda en rörförförstärkare som PowerTube.

Power Rack för 3 utrymmen

Den låter dig passa in i tre 500-seriemoduler och är bakåtkompatibel med gamla API-moduler.

14-Gauge stål

Kraftig konstruktion för ökad hållbarhet och förbättrad avskärmning.

Slid-in fack

Gör det enkelt att rikta in moduler vid byte in och ut.

Bärhandtag

Det gör det enkelt att flytta runt kuben i studion med en hand och kan tas bort när det inte behövs.

EDAC 15-stift

Dubbelsidiga guldkontakter för anslutning och använder original API-specifikation för kompatibilitet.

Strömbrytare

Bekväm strömbrytare på frontpanelen gör det enkelt att stänga av och stänga av ljudet när du byter moduler.

Bakre panel

Fullt komplement av kontakter för serie- och parallellsignalbehandling.

48V Phantom Switch

Låter dig slå på eller av 48V fantomström.

Ström OK

LED-indikatorn låter dig veta att strömförsörjningen är korrekt ansluten.

Strömförsörjning

Extern matning ger nästan 600mA ström till de 3 modulerna.

Han- och kvinnlig XLR

Används för att ansluta signal till och från var och en av de 3 modulerna.

Matningsbrytare

Skickar utsignalen från en modul till nästa utan att behöva en kabel.

Länkbrytare

Används för att stereolänka 2 moduler när de är formaterade för stereoanvändning.

Omniport

Fungerar med Radial-moduler och andra för extra funktionalitet.

Visa översättning

The Radial Engineering Workhorse Cube 3-Module Desktop Power Rack is designed to hold three 500 series Radial modules. It can be placed on the desktop or be carried around the studio using its convenient top-mounted handle. This enables the engineer to position instrument and microphone preamps as close to the source as possible for improved signal to noise. The Cube can also be recessed into the work surface using the mounting flanges (sold separately). These allow either flush mounting or 30° angle mounting to optimize the viewing position.

The Cube is 100% backwards compatible with older API modules while being optimized for Radial's expanding range of preamps, processors, and routing devices. Construction begins with a 14 gauge steel frame and features dual gold contact EDAC 15-pin connectors for optimal signal transfer. To maximize headroom, the external supply delivers 500mA of current for power hungry modules plus a separate 48V phantom tap delivers a full 10mA of current for microphone preamps. Rear panel connectivity includes standard XLRs for each slot along with ¼" TRS connectors for multiple modules, cross patching, and parallel processing.

The Cube employs feed function that patches modules together in series without the need of a cable. The stereo modules no longer need to be soldered to be paired, but they can be synced together using a simple switch. The Cube is also equipped with an Omniport on each slot. This TRS jack enables the module manufacturer to implement a unique function for a given module such as a key input on a gate.

For those who simply want to have The Cube next to their workstation, the top handle may be removed by unscrewing the 3 hex screws on the top. This streamlines the look of the device while allowing a second Workhorse Cube to be stacked on top. The included top carry handle is designed to make it easy to transport the Cube around the studio using one hand. This leaves the second free to carry a microphone. Bringing the mic preamp as close to the source as possible reduces noise and increases dynamics.

Channel Strip

Create a channel strip by combining your favorite mic preamp, EQ, and dynamic processor. Use the PowerPre for clarity to feed a mic into the Q3 for color and the Komit to keep everything under control.

Guitar Front End

Record your guitar and bass direct using the JDV-Pre. Send the recorded track back out to the EXTC so that you can add effects pedals and then process the return signal through the JDX to emulate a Marshall 4x12 half stack.

Reamp for the Desired Tone

Send your pre-recorded clean track into the Radial X-Amp and out to your amplifiers and Reamp. Send the signal back through the EXTC to add effects or add a spring reverb using the Tank Driver.

Performance

This Radial Cube is a compact desktop 3-slot 500 series power rack that follows the guidelines set out in the Workhorse open-source document (Whos-Doc). This accommodates the Radial modules while also being backward compatible with old formats. There is no audio circuitry other than connectors. The Cube will not impart any color, distortion or artefact. The Cube employs Edac gold plated 15-pin card-edge connectors on the inside and Neutrik connectors with non-tarnishing nickel-silver contacts on the back panel for signal transfer. Each slot is equipped with an auto-resetting fuse to protect the system should a faulty module be employed. A 500mA external supply provides current to feed the modules and 48V for phantom power.

Feed Function

On older API racks, in order to feed one channel into another, you had to 'hard patch' modules using an XLR cable. This not only muddled up the back of the rack with excessive cables, it also eliminated the possibility of parallel processing as the only available output jack was taken up. The Workhorse introduced a simple function called FEED that enables a module to feed into the adjacent module by simply moving a selector switch. This frees up the XLR for direct patching while cleaning up the inside of the rack.

Extra TRS Jacks

It uses parallel processing whereby a preamp may be used to feed a compressor while it is also feeding a distortion pedal. It is equipped with extra ¼" TRS jacks that essentially work like a patch bay to allow you to route signals at will.

Stereo Link

It features a stereo link switch. All you do is move the slider switch and you are in full stereo.

Omniport

It features an Omniport jack. This simple TRS connector enables each 500 series manufacturer to assign the Omniport to perform a unique function that would best augment their module. For instance this could be an instrument input on a mic preamp, a direct box output on an instrument preamp, a key input on a gate, a foot-switch on a distortion, control voltage on a synthesizer, etc. Omniport is loaded into each channel of the Cube.

More Power

The Cube employs an 800 mA power supply to deliver tons of current to power hungry modules. Because the power is shared like a pool, using a tube preamp like the PowerTube is not a problem.

3-Space Power Rack

It lets you fit in any three 500 series modules and is backward compatible with old API modules.

14-Gauge Steel

Heavy-duty construction for added durability and improved shielding.

Slide-in Tray

Makes it easy to align modules when swapping in and out.

Carry Handle

It makes it easy to move the Cube around the studio with one hand, and can be removed when not required.

EDAC 15-Pin

Dual-sided gold contacts for connectivity and employs original API spec for compatibility.

Power Switch

Convenient front panel switch makes it easy to turn Off and mute when swapping modules.

Rear Panel

Full complements of connectors for series and parallel signal processing.

48V Phantom Switch

Lets you turn 48V phantom power On or Off.

Power OK

LED indicator lets you know your power supply is properly connected.

Power Supply

External supply provides nearly 600mA of current to the 3 modules.

Male & Female XLRs

Used to connect signal to and from each of the 3 modules.

Feed Switch

Sends the output from one module into the next without requiring a cable.

Link Switch

Used to stereo link 2 modules when formatted for stereo use.

Omniport

Works with Radial modules and others for extra functionality.
