12 överbryggade MADI-strömmar, inklusive
4 komponerade MADI-strömmar
Routing på skärmen i 8-kanalsgrupper
12 MADI-portar (4 x optiska, 4 x koaxial, 4 x tvinnade par)
Redundanta nätaggregat
Word Clock I/O
Stöd för RME-redundansläge
USB-kontakt för firmwareuppdateringar och förinställd lagring
Med utgångspunkt i den åttaåriga framgången för MADI Bridge och MADI Converter, presenterar RME en nydesignad enhet som är en värdig efterföljare av båda - i själva verket kommer dess innovativa kärna att omdefiniera och inspirera MADI-system i många år framöver.
MADI-routern är en kompakt enhet designad för att länka MADI-enheter från alla tillverkare med oöverträffad flexibilitet i signaldirigering. Den ger denna flexibilitet genom att fungera som en formatomvandlare mellan optiska och elektriska signaler, som en signalrepeater och som en distributör och sammanslagning av flera MADI-signaler, allt på samma gång. MADI-routern kombinerar många fördelar med punkt-till-punkt ljudanslutningar, såsom låg latens och snabb återhämtningstid från signallinjeavbrott, med flexibiliteten hos nätverksanslutna ljudanslutningar där vilken enhet som helst har tillgång till vilken kanal som helst som är tillgänglig i nätverket av anslutna enheter.
På den enklaste nivån förs insignalerna oförändrade vidare till den önskade utgången. Denna typ av anslutning är fördelaktig när tillverkare har inbäddat ytterligare status- eller fjärrkontrolldatainformation i MADI-strömmen.
Det är också möjligt att skapa nya arrangemang av ljudkanaler inom en MADI-utgångsström. För detta ändamål tillhandahålls fyra oberoende matriser, var och en reflekterar 768 IN x 64 OUT-ljudkanaler. Vilken kanal som helst i vilken giltig MADI-ingångsström som helst kan vara källa till varje korspunktsmatris. Utdata från varje matris kan sedan skickas vidare till vilken som helst av de 12 MADI-routerns utgångar.
Drag

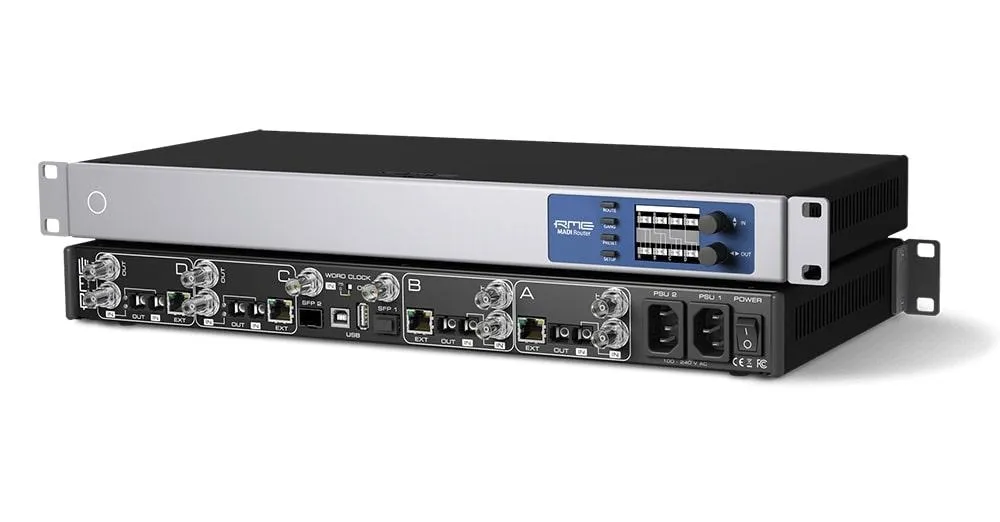

MADI-routern är designad för att vara enkel och lätt att använda. Det är den enda MADI-routingenheten på marknaden som kan programmeras och styras helt utan hjälp av extern fjärrkontrollmjukvara. För att uppnå denna förmåga har en TFT-skärm integrerats på frontpanelen. Den visar bekvämt enhetens aktuella tillstånd och leder användaren genom alla nödvändiga inställningar som behövs för att sätta upp ett nätverk. Användarinteraktion utförs av fyra knappar och två roterande omkodare som omger displayen.
Enhetens fullständiga tillstånd sparas med valfri användarinteraktion (AutoSave) och återkallas automatiskt inom tio sekunder efter att enheten har slagits på igen. Dessutom låter 15 interna förinställningar användare spara och återkalla, samt förhandsgranska och förvälja rutter.
På baksidan har enheten en mängd olika kontakter för att uppnå maximal kompatibilitet och mångsidighet för ett brett utbud av olika användningsfall. Fyra optiska och fyra koaxiala MADI-ingångar accepterar MADI-signaler med valfri samplingshastighet och kanalformat, utgångarna bär antingen en uppdaterad eller en av de fyra nyskapade MADI-signalerna över avstånd på upp till 200m (koaxial) eller 2000m (optisk).
En nyhet bland RME-enheter är MADI TP-portarna. Dessa fyra kombinerade in- och utgångar för MADI till vanliga tvinnade nätverkskablar som direkt kan ansluta MADI TP-enheter över avstånd på upp till 150m samtidigt som strömmen förmedlas tillsammans med MADI-signalerna. De fyra MADI TP-portarna ger tillräcklig ström för AES3- och ADAT-omvandlarna.
Alla tolv MADI-portar är helt oberoende men grupperade symmetriskt i fyra sektioner 'A' till 'D' för snabb identifiering. Ordklockingången kan användas som referens till vilken som helst av de fyra dirigeringsmatriserna eller helt enkelt uppdateras och skickas vidare till utgången. Ordklockutgången kan vidare tillhandahålla den extraherade ordklocksignalen från vilken som helst av de 12 MADI-ingångarna.
Två redundanta 100W switchande strömförsörjningar ger tillräcklig ström för själva MADI-routern plus upp till åtta ytterligare passiva enheter som drar sin ström från MADI TP-anslutningarna. AC-intagen stöder en låsmekanism som kan användas med matchande, valfria AC-nätsladdar.
Tekniska specifikationer
Strömförsörjning: Två interna redundanta nätaggregat, 100-240V AC, max. 100W
Mått utan racköron (BxHxD): 440 x 44 x 240 mm (17,32” x 1,73” x 9,45”)
Temperaturområde: +5° upp till +50° Celsius (41°F upp till 122°F)
Relativ luftfuktighet: < 75%, ej kondenserande
Vikt: 2,8 kg
Ingångar | MADI
Koaxial via BNC, 75 Ohm, enligt AES10-1991 Högkänsligt ingångssteg (< 0,2 Vpp)
Optisk via FDDI duplex SC-kontakt 62.5/125 och 50/125 multimode-kompatibel
Både optiska och koaxiala portar accepterar vilken MADI-signal som helst
Twisted Pair via RJ45-kontakt (ingång och utgång)
Pinout "EXT": 1-2 mottagning, 3-6 skicka, 4-5 DC +48V, 7-8 -48V
Obs: Implementeringen av Twisted Pair använder standard Ethernet-teknik som 8b/10b-kodning för DC-balans, vilket är viktigt för att uppnå stabilitet över långa kabeldragningar. I skrivande stund ägs den av RME. Implementeringar från andra tillverkare kan visa inkompatibiliteter.
Ingångar | Ord klocka
BNC, ej avslutad (10 kOhm)
Omkopplare för intern terminering 75 Ohm
Automatisk dubbel-/fyrhastighetsdetektering
SteadyClock garanterar superlåg jittersynkronisering
Kapacitivt kopplad, galvaniskt isolerad ingång
Signalanpassningskrets: signaluppdatering genom autocentrering och hysteres
Överspänningsskydd
Nivåområde: 0,7 Vpp – 3,3 Vpp
Utgångar | MADI
Koaxial via BNC, 75 Ohm, enligt AES10-1991 Utspänning 750 mVpp Kabellängd: upp till 200 m
Optisk via FDDI duplex SC-kontakt 62.5/125 och 50/125 multimode kompatibel Fiberlängd: upp till 2000m
Utgångar | Ord klocka
BNC
Max. utspänning: 3,3 Vpp
Utspänning @ 75 Ohm: 1,65 Vpp
Impedans: 10 Ohm
Frekvensområde: 27 kHz – 200 kHz
12 bridged MADI streams, including
4 composed MADI streams
On-screen routing in 8-channel groups
12 MADI ports (4 x optical, 4 x coaxial, 4 x twisted pair)
Redundant power supplies
Word Clock I/O
RME redundancy mode support
USB connector for firmware updates and preset storage
Building on the eight year success of the MADI Bridge and the MADI Converter, RME presents a newly designed device that is a worthy successor of both - in fact, its innovative core will redefine and inspire MADI systems for years to come.
The MADI Router is a compact device designed to link MADI devices of any manufacturer with unprecedented flexibility in signal routing. It provides this flexibility by serving as a format converter between optical and electrical signals, as a signal repeater, and as a distributor and merger of several MADI signals, all at the same time. The MADI Router combines many advantages of point-to-point audio connections, such as low latency and fast recovery time from signal line interruptions, with the flexibility of networked audio connections in which any device has access to any channel available on the network of connected devices.
At the simplest level input signals are passed on to the desired output unaltered. This type of connection is beneficial when manufacturers have embedded additional status or remote control data information in the MADI stream.
It is also possible to create new arrangements of audio channels within a MADI output stream. For this purpose four independent matrices are provided, each one reflecting 768 IN x 64 OUT audio channels. Any channel of any valid MADI input stream may be source to each crosspoint matrix. The output of each matrix can then be passed on to any of the 12 MADI Router's outputs.
Features
The MADI Router is designed to be simple and easy to operate. It is the only MADI routing device on the market that can be completely programed and controlled without the help of external remote control software. In order to achieve this capability, a TFT display has been integrated on the front panel. It conveniently shows the current state of the device and leads the user through all required settings that are needed to set up a network. User interaction is conducted by four buttons and two rotary encoders surrounding the display.
The complete state of the device is saved with any user interaction (AutoSave) and automatically recalled within ten seconds after the unit is switched back on. Additionally, 15 internal presets let users save and recall, as well as preview and preselect routings.
On its back, the device provides a variety of connectors to achieve maximum compatibility and versatility for a broad range of different use cases. Four optical and four coaxial MADI inputs are accepting MADI signals at any sampling rate and channel format, the outputs carry either a refreshed or one of the four newly created MADI signals over distances of up to 200m (coaxial) or 2000m (optical).
A novelty among RME devices are the MADI TP ports. These four combined in- and outputs bring MADI to common twisted pair network cables that can directly connect MADI TP devices over distances of up to 150m while passing on power along with the MADI signals. The four MADI TP ports provide sufficient power for the AES3 and ADAT Converters.
All twelve MADI ports are completely independent but grouped symmetrically in four sections ‘A’ to ‘D’ for quick identification. The word clock input may be used as reference to any of the four routing matrices or simply be refreshed and passed on to the output. The word clock output can further provide the extracted word clock signal from any of the 12 MADI inputs.
Two redundant 100W switching power supplies provide sufficient power for the MADI Router itself plus up to eight additional passive devices that draw their power from the MADI TP connections. The AC inlets support a locking mechanism that can be used with matching, optional AC power cords.
Technical Specifications
Power supply: Two internal redundant power supplies, 100-240V AC, max. 100W
Dimensions without rack ears (WxHxD): 440 x 44 x 240 mm (17.32” x 1.73” x 9.45”)
Temperature range: +5° up to +50° Celsius (41° F up to 122°F)
Relative humidity: < 75%, non condensing
Weight: 2.8 kg
Inputs | MADI
Coaxial via BNC, 75 Ohm, according to AES10-1991
High-sensitivity input stage (< 0.2 Vpp)
Optical via FDDI duplex SC connector
62.5/125 and 50/125 multimode compatible
Both Optical and Coaxial ports accept any MADI signal
Twisted Pair via RJ45 connector (input and output)
Pinout “EXT”: 1-2 receive, 3-6 send, 4-5 DC +48V, 7-8 -48V
Note: The Twisted Pair implementation uses standard ethernet technology such as 8b/10b encoding for DC-balance, which is important to achieve stability over long cable runs. At the time of writing it is proprietary to RME. Implementations of other manufacturers may show incompatibilities.
Inputs | Word Clock
BNC, not terminated (10 kOhm)
Switch for internal termination 75 Ohm
Automatic Double/Quad Speed detection
SteadyClock guarantees super low jitter synchronization
Capacitive coupled, galvanically isolated input
Signal Adaptation Circuit: signal refresh through auto-center and hysteresis
Overvoltage protection
Level range: 0.7 Vpp – 3.3 Vpp
Outputs | MADI
Coaxial via BNC, 75 Ohm, according to AES10-1991
Output voltage 750 mVpp
Cable length: up to 200 m
Optical via FDDI duplex SC connector
62.5/125 and 50/125 multimode compatible
Fiber length: up to 2000m
Outputs | Word Clock
BNC
Max. output voltage: 3.3 Vpp
Output voltage @ 75 Ohm: 1.65 Vpp
Impedance: 10 Ohm
Frequency range: 27 kHz – 200 kHz
