MADI-portabilitet när den är som bäst!
Den kompakta MADIface USB ger MADI I/O över USB 2.0 samtidigt som den stöder formatets hela 64 kanaler för inspelning och uppspelning, under Mac och Windows. Båda ingångarna kan användas för full redundansdrift. Som tillval kan båda MADI I/O:erna drivas samtidigt för full 128-kanals in- och utgångsåtkomst, blandas och dirigeras av TotalMix. Även utan dator levererar den lilla lådan enastående dubbelriktad formatomvandlare och aktiv repeaterfunktion.
Dess robusta och bussdrivna design gör den lika enkel att använda som pålitlig i drift. MADIface USB är både MADI-portabilitet när den är som bäst som också en perfekt skrivbordslösning för att ansluta MADI-utrustning till vilken Mac och PC som helst. En riktig pärla i flexibilitet, användbarhet och problemfri drift - som du förväntar dig av RME.
Funktioner och driftlägen
MADIface USB erbjuder flera driftlägen när den används med en Mac- eller Windows-dator: 64-kanalsmix, redundansläge, 128-kanalsmix och ett rakt routingläge.
Alternativet Disable TotalMix inaktiverar totalt TotalMix, enhetens flexibla interna mixer och routingmatris. All in- och utdata går direkt till inspelning/kommer från uppspelning, utan mixning eller routing involverad. I detta läge speglas utgångarna och bär samma signal.
I 64 Channel Mix-läge visar TotalMix 64 ingångs-, uppspelnings- och utgångskanaler. Alla inställningar i TotalMix använder data från en MADI-ingångsport och skickar identisk data till båda MADI-utgångsportarna. Den för närvarande aktiva MADI-ingångsporten kan konfigureras i dialogrutan Inställningar.
Alternativet AutoSelect aktiverar ett automatiskt val av ingång. Genom att använda båda ingångarna samtidigt, sätter AutoSelect enheten i Seamless Redundancy-läge. MADIface USB växlar till den andra ingången i realtid om den nuvarande misslyckas.
I 128 Channel Mix-läge är inspelning och uppspelning fortfarande begränsad till 64 kanaler, med den aktuella ingången vald i dialogrutan Inställningar. Men den andra ingången är också tillgänglig via TotalMix, och utsignalen är inte speglad, utan separerad, med TotalMix som har 128 utgångskanaler. Tillämpningar som oberoende mixutgång, övervakning och seriell pass-through av den andra källan är bara några klick bort.
SteadyClock samt RME:s välkända MADI-kompatibilitet säkerställer problemfri drift med andra enheter. MIDI över MADI-teknik kan användas för att fjärrstyra andra MADI-enheter. DIGICheck, en inkluderad komplett ljudanalyssvit, stöder användaren under Mac OS X och Windows.
Fristående drift
För fristående drift kan MADIface USB drivas av valfri USB-väggvåt eller USB-batteri, som de för mobiltelefoner och MP3-spelare. Utan en datorvärd går enheten in i ett förkonfigurerat läge. Genom att använda en ingång är MADIface USB klockslav, med den samplingshastighet som finns vid ingången. AutoSelect är aktivt, så båda ingångarna kan användas. Ingångens ljuddata överförs till utgångarna oförändrade. Utmatningsformatet följer ingångsformatet (56/64 kanalläge, 48k/96k ram). Användning av två ingångar Dubbel bearbetningsläge blir aktivt, för två oberoende vägar, inklusive två SteadyClocks. Den interna routingen ändras från parallell utgång till korskopplad.
Därför fungerar enheten i fristående läge automatiskt som aktiv repeater, vilket effektivt fördubblar den maximala kabellängden på 100 m koaxial och 2 000 m optisk. Med två ingångar anslutna fungerar enheten som dubbelriktad formatomvandlare, konverterar koaxial till optisk och vice versa samtidigt. Detta är till och med möjligt när den anslutna enheten använder samplingsfrekvensomvandlare för oberoende klockning - samplingshastigheten kan vara olika i båda vägarna.
Tack vare en helt nygenererad signal, jitterundertryckning av SteadyClock och återklockning av MADI-utgången ger MADIface USB inte enkel men sofistikerad formatkonvertering.
Bästa
Tekniska specifikationer
Ingångar/utgångar: 2 x MADI I/O, optisk och koaxial (BNC)
MIDI-ingång och -utgång: via virtuell MIDI-port
Klocklägen: master (intern) och slav (MADI-ingång)
Samplingshastigheter: 44,1, 48, 88,2, 96, 176,4, 192 kHz, variabel (Sync/DDS)
Jitter: < 1 ns, intern och alla ingångar
Jitterkänslighet: PLL fungerar även vid 100 ns Jitter
Sömlös redundansdrift med båda ingångarna
TotalMix: 2048 kanals mixer med 48-bitars intern upplösning
TotalMix: latensfria submixar och perfekt ASIO Direct Monitoring
Gränssnitt: USB 2.0, bussdriven
Levereras med DIGICheck, RME:s ultimata mät-, analys- och testverktyg
Drivrutiner:
Windows Vista/7/8 (multiklientdrift av ASIO 2.3 och WDM)
Mac OS X (10.6 eller senare, Core Audio, Core MIDI)
MADI portability at its best!

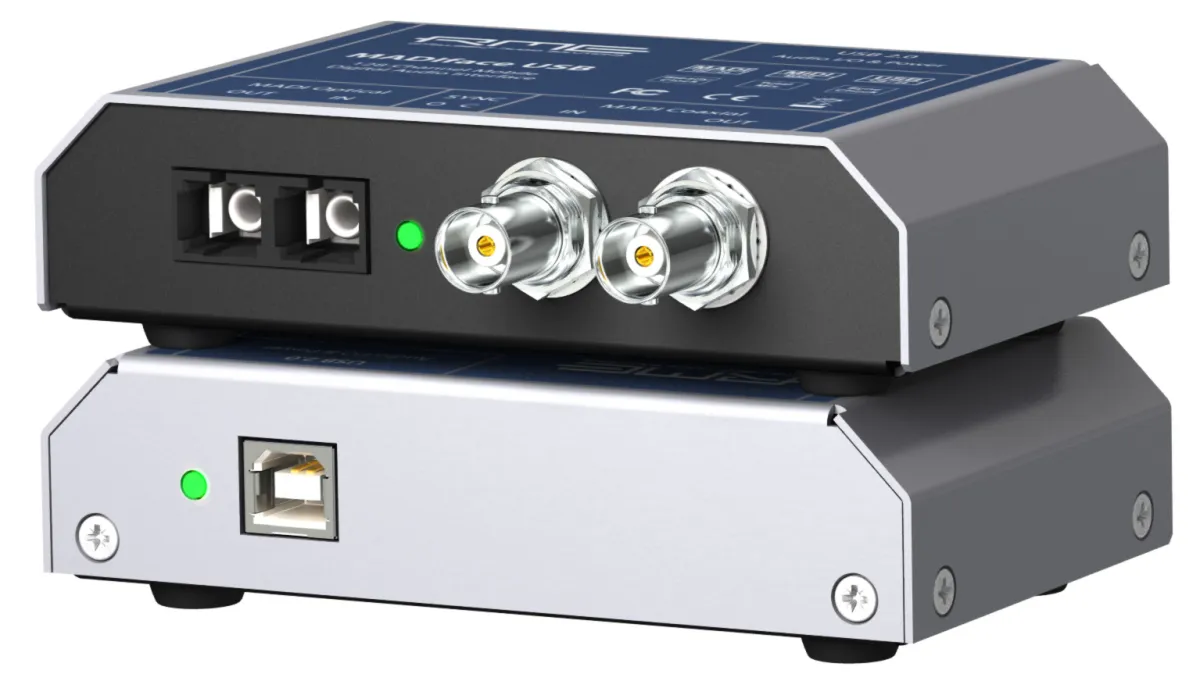

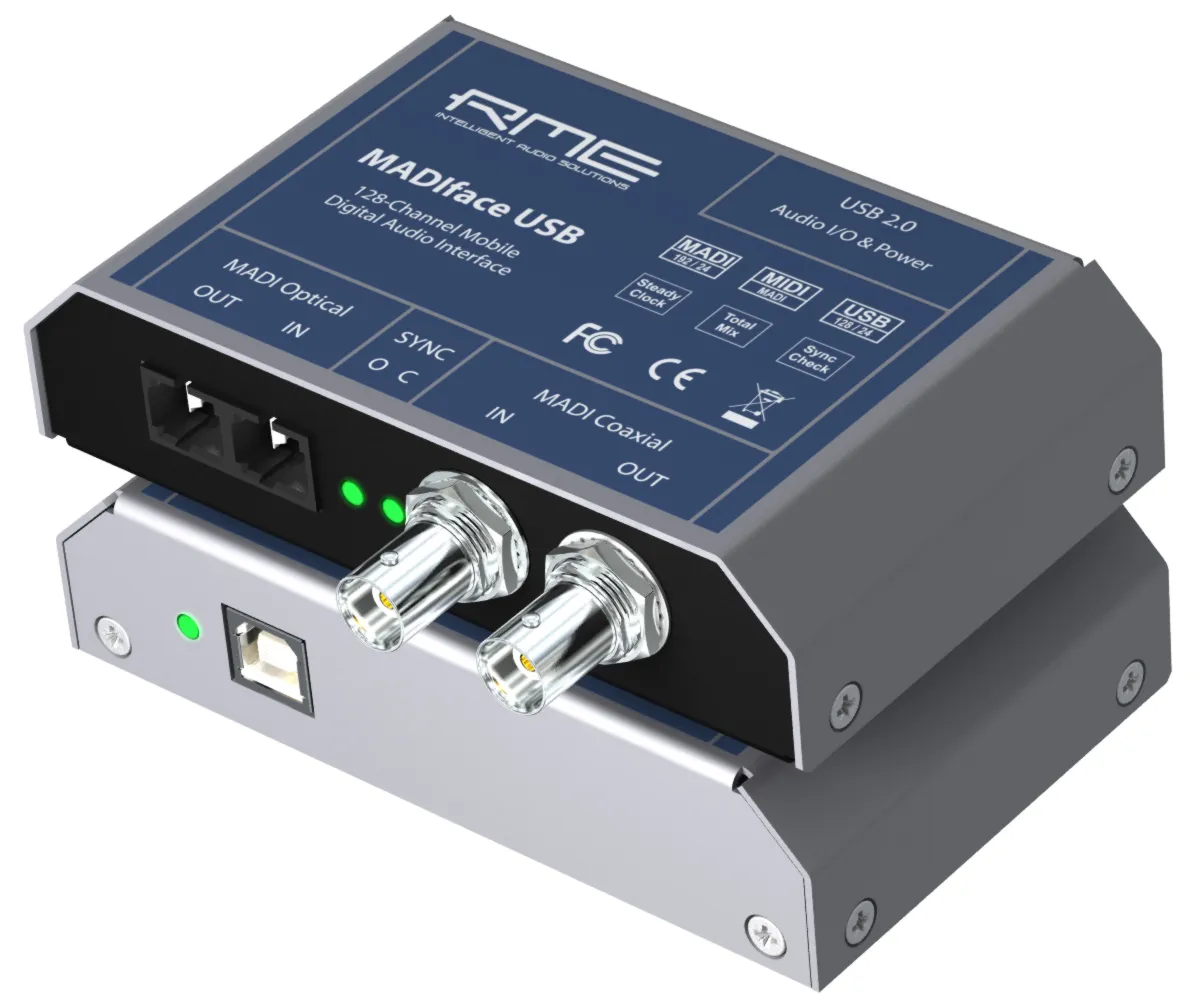

The compact MADIface USB provides MADI I/O over USB 2.0 while supporting the format's full 64 channels for recording and playback, under Mac and Windows. Both inputs can be used for full redundancy operation. Optionally both MADI I/Os can be operated simultaneously for full 128 channel input and output access, mixed and routed by TotalMix. Even without computer the small box delivers extraordinary bi-directional format converter and active repeater functionality.
Its sturdy and bus-powered design makes it as easy to use as reliable in operation. MADIface USB is both MADI portability at its best as also a perfect desktop solution to connect MADI equipment to any Mac and PC. A real gem in flexibility, usefullness and trouble-free operation - as you expect it from RME.
Features and Operation Modes
MADIface USB offers several operation modes when used with a Mac or Windows computer: 64 Channel Mix, Redundancy mode, 128 Channel Mix and a straight routing mode.
The option Disable TotalMix completely disables TotalMix, the unit's flexible internal mixer and routing matrix. All input and output data is going straight to record/coming from playback, with no mixing or routing involved. In this mode the outputs are mirrored, carrying the same signal.
In 64 Channel Mix mode TotalMix shows 64 input, playback and output channels. All settings in TotalMix use the data from one MADI input port, and send identical data to both MADI output ports. The currently active MADI input port can be configured in the Settings dialog.
The option AutoSelect activates an automatic input selection. Using both inputs at the same time, AutoSelect puts the device into Seamless Redundancy mode. The MADIface USB will switch to the other input in real-time if the current one fails.
In 128 Channel Mix mode record and playback is still limited to 64 channels, with the current input selected in the Settings dialog. But the other input is also available through TotalMix, and the output signal is not mirrored, but separated, with TotalMix having 128 output channels. Applications like independent mix output, monitoring and serial pass-through of the second source are just a few clicks away.
SteadyClock as well as RME's well known MADI compatibility ensure hassle-free operation with other devices. MIDI over MADItechnology may be used to remote-control other MADI devices. DIGICheck, an included complete audio analyzing suite, supports the user under Mac OS X and Windows.
Stand-alone Operation
For stand-alone operation the MADIface USB can be powered by any USB power wall wart or USB battery, like those for mobile phones and MP3 players. Without a computer host the device enters a pre-configured mode. Using one input the MADIface USB is clock slave, using the sample rate found at the input. AutoSelect is active, so either input can be used. The input's audio data is transferred to the outputs unchanged. The output format follows the input format (56/64 channel mode, 48k/96k Frame). Using two inputs Double Processing Mode becomes active, for two independent paths, including two SteadyClocks. The internal routing changes from parallel output to cross-coupled.
Therefore in stand-alone mode the unit automatically operates as active repeater, effectively doubling the maximum cable length of 100 m coaxial and 2,000 m optical. With two inputs connected the unit works as bi-directional format converter, converting coaxial to optical and vice versa simultaneously. This is even possible when the connected device uses sample rate converters for independent clocking - the sample rate can be different in both paths.
Thanks to a completely newly generated signal, jitter suppression by SteadyClock, and reclocking of the MADI output, the MADIface USB provides not simple but sophisticated format conversion.
Top
Tech Specs
Inputs/Outputs:2 x MADI I/O, optical and coaxial (BNC)
MIDI input and output: via virtual MIDI port
Clock modes: master (internal) and slave (MADI input)
Sample rates: 44.1, 48, 88.2, 96, 176.4, 192 kHz, variable (Sync/DDS)
Jitter: < 1 ns, internal and all inputs
Jitter sensitivity: PLL operates even at 100 ns Jitter
Seamless Redundancy operation with both inputs
TotalMix: 2048 channel mixer with 48-bit internal resolution
TotalMix: latency-free submixes and perfect ASIO Direct Monitoring
Interface: USB 2.0, bus-powered
Comes with DIGICheck, RME's ultimate measurement, analysis and test tool
Drivers:
Windows Vista/7/8 (Multi-Client operation of ASIO 2.3 and WDM)
Mac OS X (10.6 or up, Core Audio, Core MIDI)
