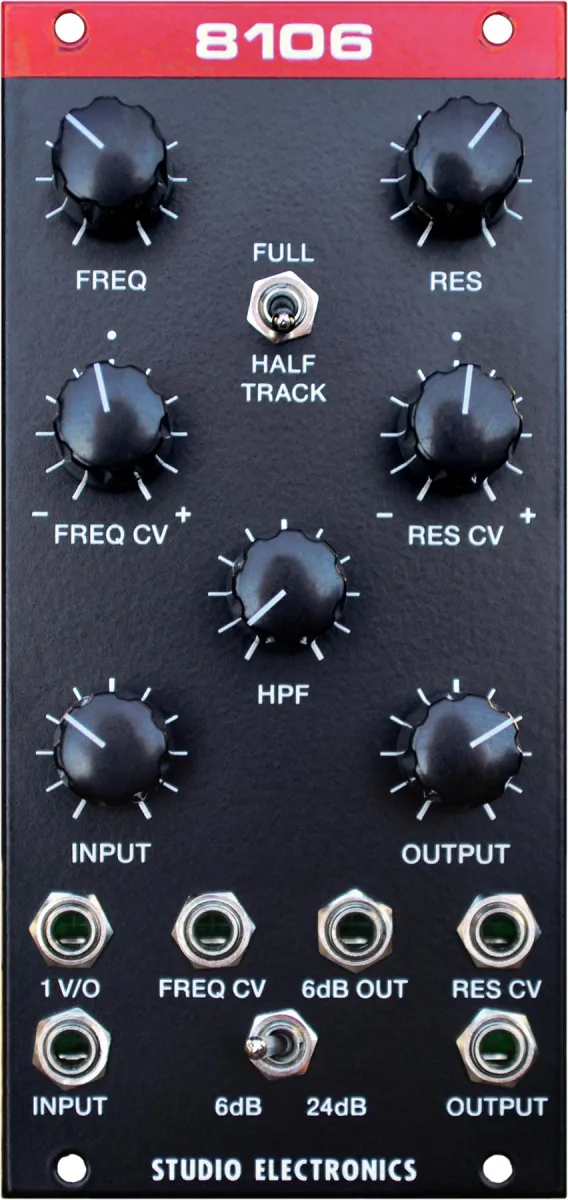

Studio Electronics Boomstar Modular 8106 Filter

Designer Tim Caswell: "8106 är ett 6db/okt högpassfilter följt av en återskapelse av Roland® IR3109-modulen, som är ett 4-poligt, 24 db/okt spänningsstyrt lågpassfilter med spänningsstyrd resonans. Tre dubbla OTA:er med liknande topologi som BA662 som används i Jupiter 8 (och IR3109-modulen) användes, en förstärkare för högpassfiltret, fyra (med extra buffertar) för lågpassfiltret och en för resonansen. Detta filter tar emot ett brett spektrum av insignaler och spårar styrspänningen extremt bra. Tap-punkter finns tillgängliga för 6 db, 12 db och 18 db/okt. Även om topologin liknar 4075 är tonen, särskilt vid överstyrning, distinkt. Vi tycker att den är mycket tillfredsställande och musikalisk.

Gränssnitt och funktioner Maestro Greg St. Regis valde 6 dB framför 12 dB/18 dB ”tap” för den andra filterutgången på grund av dess färgstarka och starkt kontrasterande karaktär.

Och ja, denna INPUT-drivenhet slår hårdare – mycket snabbare än våra andra filter – så det finns gott om smuts att sprida, men en bekant och tröstande Roland-känsla (kan vi säga så?) i kvalitet/tonalitet/flöde är definitivt grunden, särskilt med en fin SLIM O-top-dead-center fyrkantvåg som vilt strömmar och pulserar genom 8106:ans ådrade genomgående kretsar.

7 potentiometrar
FREQ, RES, FREQ CV, RES CV, HPF, INPUT, OUTPUT

2 omkopplare
FULL/HALF TRACK, 6dB/24dB

Patchpunkter
1V/O, FREQ CV, 6dB OUT, RES CV, INPUT, OUTPUT

Alla reglage och omkopplare
FREQ – Frekvens eller avskärningsdämpare.
FULL/HALF TRACK – Omkopplare för full och halv tangentbord/spänningsspårning.
RES – Resonansdämpare.
FREQ CV – Frekvensstyrd spänningsdämpare.
RES CV – Resonansstyrd spänningsdämpare.
HPF – Högpassfilterdämpare.
INPUT – Ljudingång.
OUTPUT – Ljudutgång.
6dB/24dB – Filterlutningsomkopplare.

Viktiga uppgifter
PCB-monteringsschema – Genomgående hål.
Storlek – 12 hp.
Djup – 38 mm inklusive kontakter.
Strömförbrukning – 40 mA, 35 mA (+12 / -12).
