Studio Electronics Boomstar Modular Attenulag

Grundläggande men oumbärliga genomgående syntesizer-tillbehör som är designade (där är det ordet igen) och monterade internt. Öka effektiviteten och uttrycksfullheten med vår praktiska R (Router) och gå vidare till dess större och mer komplexa kompanjon ATTENULAG – här börjar underhållande till sömnbristande spänningsstyrd omkoppling, glidning, kombination och amplitudbegränsning:

ATTENULAG
Multifunktionell tunglyftare. Dämpningarna minskar nivån, ljud eller CV, när omkopplaren är ställd på off. Med omkopplaren uppåt passerar ljudet/signalen med full nivå. Ingångarna är sammankopplade: patchning till kanal 1 driver båda dämpningarna; patchning till kanal 2 bryter kopplingen. Experimentera med tangentspårning för att skapa alternativa stämningar, eller interaktion med ljudingångar som inte tillåter dämpning – det ger bra resultat. De två fördröjningskretsarna ger en praktisk CV-mult/hub för oscillator- och filtertracking (perfekt för att CV-koppla vår OSCILLATION-modul med dess omkopplingsbara en-in/tre-ut-struktur för både dämpning och slewing – x2) och är kopplade ihop: om du endast patchar in i kanal 1 drivs utgångarna från båda kanalerna (precis som dämpningskretsen); om du patchar in kanal 2 bryts länken och de blir två separata CV mult/lag-kretsar – envelopes look out.

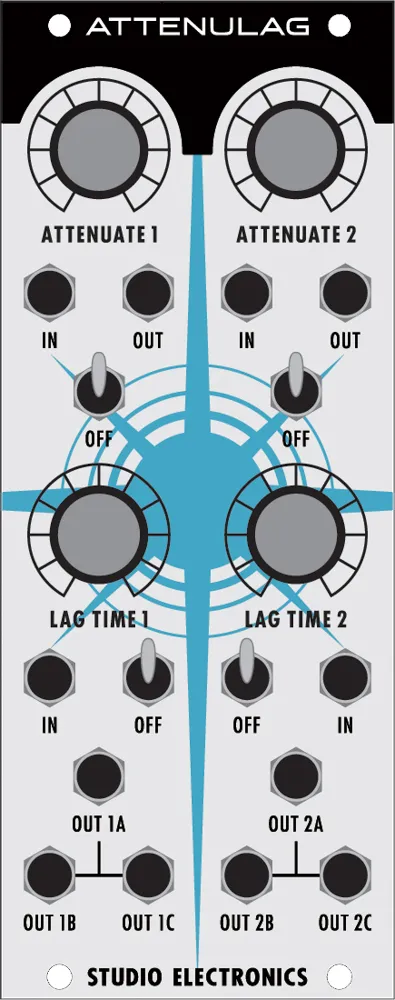

Fyra potentiometrar
ATTENUATE 1, ATTENUATE 2, LAG TIME 1, LAG TIME 2.

Fyra omkopplare
OFF: de två övre hanterar dämpningsfunktioner; de nedre är kopplade till fördröjningstid.

Tio patchpunkter
ATTENUATE 1: IN, OUT; LAG TIME 1: IN, OUT 1A, OUT 1B, OUT 1C; ATTENUATE 2: IN, OUT; LAG TIME 2: IN, OUT 2A, OUT 2B, OUT 2C

Gemensamma kontroller och patchpunkter
Dämpning
ATTENUATE – Nivåreducering.
IN – Dämpningsingång.
OUT – Dämpningsutgång.
OFF – Bypass är i upp-läge.
Fördröjning
LAG TIME – Exponentiell svängningsmängd – kallas fortfarande kärleksfullt för glidning i vissa kretsar.
IN – Fördröjningsingång.
OFF – Fördröjningsbypass.
OUT A – Fördröjningsutgång A.
OUT B – Fördröjningsutgång B.
OUT C – Fördröjningsutgång C.

Viktiga egenskaper
Storlek – 10 hp
Djup – 25 mm med bandkabel ansluten
Strömförbrukning – 7 mA, 8 mA (+12 / -12)
