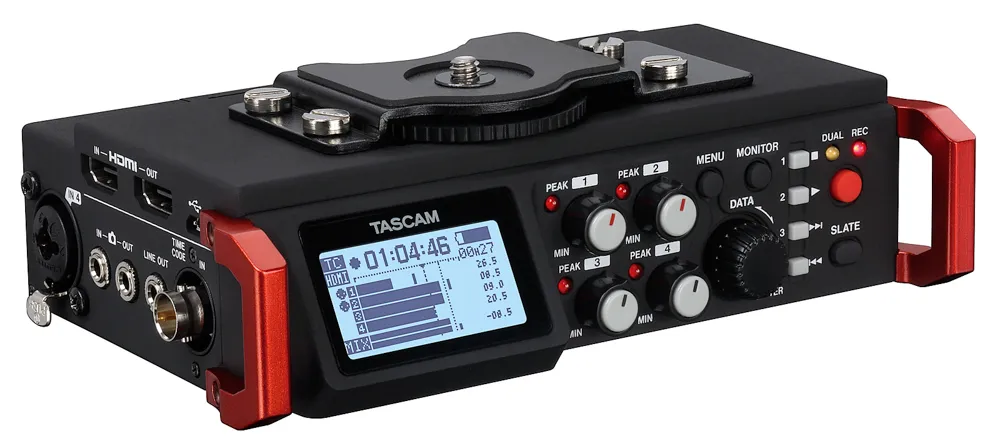

DR-701D är Tascams flaggskeppsljudinspelare för engångsvideoproduktion. Den inkluderar en tidskodsingång och en tidskodsgenerator för enkel synkronisering med en SMPTE-generator, kamera eller smart slate. HDMI in och ut gör att en DSLR-kamera kan börja spela in på båda enheterna, och videoklockan förhindrar drift mellan ljud och bild.
Fyra mikrofonsignaler kan spelas in individuellt och mixas till en stereokanal, för totalt sex inspelningskanaler. För ytterligare kanaler kan flera enheter kopplas samman. Det lätta men ändå styva chassit är smidd av magnesiumlegering. Stativfästen på toppen och botten gör att enheten kan monteras under en kamera, fästas i en följ-fokusbur eller användas fristående.
Designad för behoven hos professionella filmskapare, tv-producenter, annonsörer och dokumentärer, DR-701D packar högkvalitativ flerspårsinspelning i ett paket som är tillräckligt kompakt för användning med vilken kamera som helst.
Specifikationer
Allmän
Inspelningsmedia SD-kort (64 MB − 2 GB)
SDHC-kort (4–32 GB)
SDXC-kort (48–128 GB)
Inspelnings- och uppspelningsformat WAV: 44,1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bitar
BWF: 44,1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bitar
Antal ingångskanaler max 4 (44,1/48/96 kHz)
2 max (192 kHz)
Antal inspelningskanaler max 6 (44,1/48/96 kHz)
2 max (192 kHz)
Analoga ljudingångar och utgångar
IN 1–4 kombojack XLR-3-31 (1: GND, 2: VARMT, 3: KALL)
(XLR-uttag kan ge fantomkraft)
6,3 mm standard TRS-uttag
(Tips = VARMT, Ring = KALL, Sleeve = GND)
Ingångsförstärkning inställd på LOW, MID, HI eller HI+
Ingångsimpedans 2 kΩ
Fantomeffekt 48 V ±4 V (10 mA/kanal) eller
24 V ±4 V (10 mA/kanal)
Maximal ingångsnivå +4 dBu
Minsta ingångsnivå –72 dBu
Mikrofonens ingångsförstärkning (ingångsnivåratt vid max) LOW: +20 dB
MID: +40 dB
HI: +52 dB
HI+: +64 dB
Ingångsförstärkning inställd på LINE
Ingångsimpedans 10 kΩ eller högre
Nominell ingångsnivå +4 dBu
Maximal ingångsnivå +24 dBu
Ytterligare ingång (EXT IN 1/2) 3,5 mm stereo minijack (kan ge plug-in ström)
Ingångsimpedans 10 kΩ
Maximal ingångsnivå +10 dBV
Minsta ingångsnivå −50 dBV
Mikrofonens ingångsförstärkning (ingångsnivåratt vid max) LOW: +3 dB
MID: +11 dB
HI: +26 dB
HI+: +38 dB
Kameraingång 3,5 mm stereo minijack
Ingångsimpedans 10 kΩ
Nominell ingångsnivå –10 dBV
Maximal ingångsnivå +6 dBV
Hörlursutgång (PHONES) 3,5 mm stereo minijack
Max uteffekt 50 mW + 50 mW
Kamerautgång 3,5 mm stereo minijack
Utgångsimpedans 200 Ω
Nominell utnivå –44 dBV
Maximal utgångsnivå +6 dBV
Anmärkningar: Den maximala ingångsnivån är den nivå som ingångsratten kan justeras och en digital fullskalig (0 dBFS) signal kan matas in utan förvrängning. Minsta ingångsnivå är den nivå som ingångsratten kan justeras och en -20 dBFS-signal kan matas in.
Linjeutgång (LINE OUT) 3,5 mm stereo minijack
Utgångsimpedans 200 Ω
Nominell utnivå –14 dBV
Maximal utgångsnivå +6 dBV
Andra in- och utgångar
HDMI-ingång/utgång (HDMI IN/OUT) Typ-A-uttag
USB-kontakt Micro-B-kontakt
Format USB 2.0 High Speed, masslagringsklass
Tidkodsinmatning (TIME CODE IN) BNC
Ingångssignalens spänningsområde 0,5–5 Vpp
Ingångsimpedans 10 kΩ
Format SMPTE 12M-1999 kompatibel
REMOTE-kontakt 2,5 mm TRS mikrojack
Ljudprestanda
Frekvenssvar 20 Hz – 20 kHz +0,5/−1 dB (LINE IN till LINE OUT, Fs 48 kHz, JEITA)
20 Hz – 40 kHz +0,5/−1 dB (LINE IN till LINE OUT, Fs 96 kHz, JEITA)
20 Hz – 80 kHz +0,5/−5 dB (LINE IN till LINE OUT, Fs 192 kHz, JEITA)
Distorsion 0,007 % eller mindre
(Mic-ingång till LINE OUT, −10 dBu-ingång, Fs 44,1/48/96/192 kHz, JEITA)
S/N-förhållande 100 dB eller mer
(Linje- eller mikrofoningång till LINE OUT, Fs 44.1/48/96/192 kHz, JEITA)
Ekvivalent ingångsbrus (EIN) −124 dBu eller mindre
Strömförsörjning och andra specifikationer
Strömförsörjning 4 AA-batterier (alkaliska, NiMH eller litium)
AC-adapter (Tascam PS-P515U, säljs separat) eller USB-anslutning
Externt batteripaket (Tascam BP-6AA, säljs separat)
Strömförbrukning 6,5 W (max)
Strömförbrukning (USB-anslutning) 1,3 A (max)
Mått (B × H × D) 169 mm × 57 mm × 114 mm (med kameraadapter ansluten)
Vikt 654 g (inklusive batterier)
561 g (exklusive batterier)
Tillåtet driftstemperaturområde 0–40 °C
The DR-701D is Tascam’s flagship audio recorder for one-shot video production. It includes a timecode input and a timecode generator for easy synchronization with a SMPTE generator, camera, or smart slate. The HDMI in and out allows a DSLR camera to start recording on both devices, and video clock prevents drift between sound and picture.
Four mic signals can be individually recorded and mixed to a stereo channel, for a total of six recording channels. For additional channels, multiple units can be cascaded together. The lightweight yet rigid chassis is forged from magnesium alloy. Tripod mounts on the top and bottom allow the unit to mount under a camera, attach to a follow-focus cage, or be used stand-alone.
Designed for the needs of professional filmmakers, television producers, advertisers, and documentarians, the DR-701D packs high-quality multitrack recording into a package compact enough for use with any camera.
Specifications
General
Recording media SD card (64 MB − 2 GB)
SDHC card (4–32 GB)
SDXC card (48–128 GB)
Recording and playback formats WAV: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit
BWF: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit
Number of input channels 4 maximum (44.1/48/96 kHz)
2 maximum (192 kHz)
Number of recording channels 6 maximum (44.1/48/96 kHz)
2 maximum (192 kHz)
Analogue audio inputs and outputs
IN 1–4 combo jacks XLR-3-31 (1: GND, 2: HOT, 3: COLD)
(XLR jacks can provide phantom power)
6.3-mm standard TRS jacks
(Tip = HOT, Ring = COLD, Sleeve = GND)
Input gain set to LOW, MID, HI or HI+
Input impedance 2 kΩ
Phantom Power 48 V ±4 V (10 mA/channel) or
24 V ±4 V (10 mA/channel)
Maximum input level +4 dBu
Minimum input level –72 dBu
Mic input gain (input level knob at maximum) LOW: +20 dB
MID: +40 dB
HI: +52 dB
HI+: +64 dB
Input gain set to LINE
Input impedance 10 kΩ or higher
Nominal input level +4 dBu
Maximum input level +24 dBu
Additional input (EXT IN 1/2) 3.5-mm stereo mini jack (can provide plug-in power)
Input impedance 10 kΩ
Maximum input level +10 dBV
Minimum input level −50 dBV
Mic input gain (input level knob at maximum) LOW: +3 dB
MID: +11 dB
HI: +26 dB
HI+: +38 dB
Camera input 3.5-mm stereo mini jack
Input impedance 10 kΩ
Nominal input level –10 dBV
Maximum input level +6 dBV
Headphones output (PHONES) 3.5-mm stereo mini jack
Maximum output power 50 mW + 50 mW
Camera output 3.5-mm stereo mini jack
Output impedance 200 Ω
Nominal output level –44 dBV
Maximum output level +6 dBV
Notes: The maximum input level is the level that the input knob can be adjusted and a digital full-scale (0 dBFS) signal can be input without distorting. The minimum input level is the level that the input knob can be adjusted and a −20 dBFS signal can be input.
Line output (LINE OUT) 3.5-mm stereo mini jack
Output impedance 200 Ω
Nominal output level –14 dBV
Maximum output level +6 dBV
Other inputs and outputs
HDMI input/output (HDMI IN/OUT) Type-A receptacle
USB connector Micro-B connector
Format USB 2.0 High Speed, mass storage class
Timecode input (TIME CODE IN) BNC
Input signal voltage range 0.5–5 Vpp
Input impedance 10 kΩ
Format SMPTE 12M-1999 compliant
REMOTE connector 2.5-mm TRS micro jack
Audio performance
Frequency response 20 Hz – 20 kHz +0.5/−1 dB (LINE IN to LINE OUT, Fs 48 kHz, JEITA)
20 Hz – 40 kHz +0.5/−1 dB (LINE IN to LINE OUT, Fs 96 kHz, JEITA)
20 Hz – 80 kHz +0.5/−5 dB (LINE IN to LINE OUT, Fs 192 kHz, JEITA)
Distortion 0.007 % or less
(Mic input to LINE OUT, −10 dBu input, Fs 44.1/48/96/192 kHz, JEITA)
S/N ratio 100 dB or more
(Line or Mic input to LINE OUT, Fs 44.1/48/96/192 kHz, JEITA)
Equivalent input noise (EIN) −124 dBu or less
Power supply and other specifications
Power supply 4 AA batteries (alkaline, NiMH or lithium)
AC adapter (Tascam PS-P515U, sold separately) or USB connection
External battery pack (Tascam BP-6AA, sold separately)
Power consumption 6.5 W (maximum)
Current consumption (USB connection) 1.3 A (maximum)
Dimensions (W × H × D) 169 mm × 57 mm × 114 mm (with camera adapter attached)
Weight 654 g (including batteries)
561 g (excluding batteries)
Permissible operating temperature range 0–40 °C
