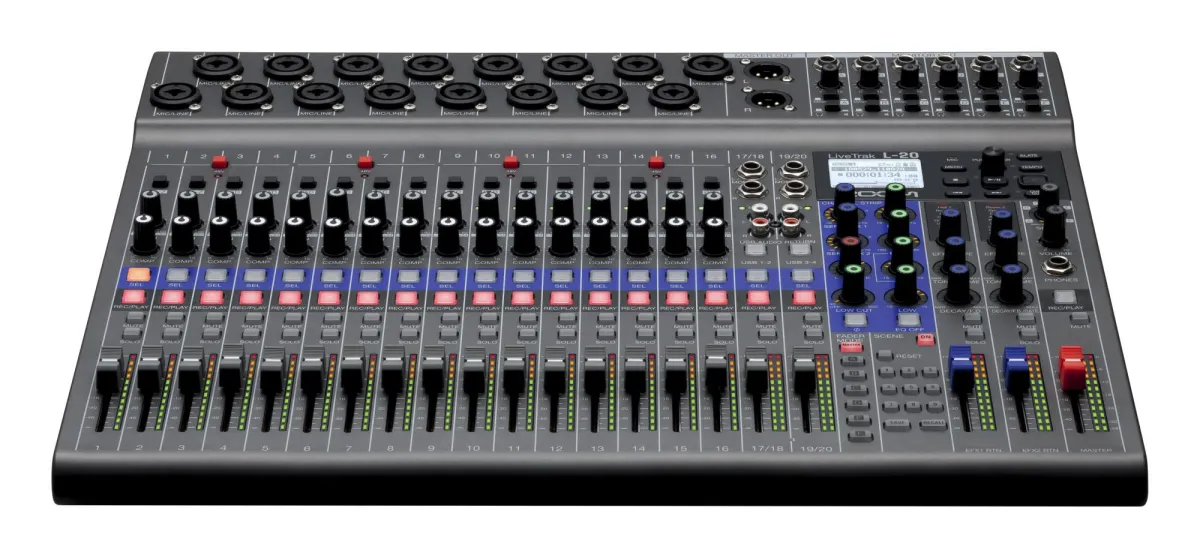

LiveTrak™ L-20 är den nya digitala konsolen som erbjuder allt kreatörer behöver för att mixa, övervaka och spela in komplexa produktioner. Med 20 diskreta ljudkanaler och sex individuella anpassade monitormixar är den byggd för större, djärvare arrangemang.
20 ingångar för större ljud
LiveTrak L-20 är designad för att mixa större. Den har 20 ingångar
(16 mono mic/line-ingångar och två stereoingångar), alla med oberoende
3-bands mellanparametrisk EQ. De 16 monoingångarna erbjuder fristående kompressorstyrning.
22 inspelningsspår
Spela in 20 diskreta kanaler plus en stereomix direkt på ett SD-kort. LiveTrak L-20 fångar orörd ljud i upplösningar upp till 24-bitar/96 kHz.* Vid -128 dBu EIN med +60 dB maximal ingångsförstärkning är L-20 utrustad med våra tystaste och mest avancerade förförstärkare någonsin. Mixa ner färdiga låtar på L-20 eller överför dina diskreta spår till en DAW för att perfekta senare.
*Effekter, EQ, overdub, ljudgränssnitt och faderlägen AF är inte tillgängliga i 96 kHz.
Skapa sex anpassade bildskärmsmixar
Med sex oberoende monitorutgångar för musiker kan varje utgång ha sin egen anpassade mix, komplett med effekter, som enkelt kan växlas från en kraftfull hörlursutgång till en balanserad linjeutgång för scenmonitorer.
Kanalremsa
Alla 20 ingångar inkluderar en kanalfader samt dedikerade mute- och soloknappar. De 16 monoingångarna inkluderar enkelrattskomprimering och förstärkningskontroll. Spela in eller spela upp enskilda kanaler med knappen "Rec/Play".
EQ-kontroll
L-20 ger en smidig 3-bands mellanparametrisk EQ och en låg frekvens med variabel frekvens för varje kanal. Använd knappen "Välj" för att tillämpa Channel Strip-inställningar på den valda kanalen.
2 EFX-sändningar
L-20 erbjuder 20 inbyggda effekter med justerbara parametrar. Välj mellan fördröjnings- och efterklangseffekter och applicera dem sedan på valfri kanal med två dedikerade EFX-bussar.
Bred anslutning
L-20:s kombinationsingångar stöder XLR eller ¼-tums anslutningar. Kanal 1-2 erbjuder Hi-Z-ingångar för elgitarr eller bas. Kanalerna 17/18 och 19/20 har TS-linjeanslutning för tangentbord och andra ljudenheter, samt RCA-ingångar.
Navigering och display
LiveTrak L-20:s ljusa, bakgrundsbelysta LCD-skärm och kodningsratt låter dig komma åt en intuitiv meny för att skapa nya projekt, återkalla tidigare projekt och anpassa dina inspelares inställningar.
Slate Mic och Metronome
Använd den inbyggda skiffermikrofonen för att spela in kommentarer eller prata tillbaka. Tryck på tempoknappen för att programmera metronomen till önskat tempo.
Transportkontroller och överdubbningsknapp
Transportkontroller inkluderar inspelning, uppspelning/paus, stopp, snabbspolning framåt och bakåt. Överdubbningsknappen låter dig spela in ytterligare spår till ditt nuvarande projekt.
Sex anpassade monitormixar
"Fader Mode"-knapparna låter dig designa anpassade mixar för både master- och monitorouts. För varje utgång kan du enkelt växla mellan en kraftfull hörlursutgång och en balanserad linjeutgång för scenmonitorer.
Hörlursutgång för FOH
L-20 har en dedikerad hörlursutgång för front-of-house, vilket gör att de kan övervaka alla anpassade submixar såväl som mastermixen.
Anpassade sceninställningar
Skapa och spara upp till nio olika scener för att återkalla faderposition, EQ-inställningar, panorera, mute och mer.
Trådlös mixning
LiveTrak L-20 erbjuder trådlös kontroll* via en gratis iOS-mobilapp "L-20 Control" med de flesta inbyggda funktioner, inklusive fadernivåer och lägen, scener, EQ, EFX-sändningar, returer, parametrar och mer. Du kan till och med hantera ditt effektbibliotek och scenbibliotek direkt från din enhet. Styr allt på antingen stor Monitor Out-vy med en minitransport eller en mini Monitor Out-vy med utökade transportkontroller.
* Zoom Bluetooth-adapter (ex. BTA-1) krävs. Kommunikation på upp till 10 meter är möjlig i ett obehindrat inomhusutrymme med BTA-1-enheter.
LiveTrak L-20-funktioner
20 diskreta kanaler (16 mono plus 2 stereo) med XLR eller ¼-tums anslutning
22-spårs samtidig inspelning, 20-spårs uppspelning
22-in/4-out USB-ljudgränssnittsanslutning
Spelar in upp till 24bit/96kHz ljud till SD-kort
48V fantomkraft
Hi-Z-anslutning (kanal 1-2)
26dB pad (kanal 3-16)
Inbyggd komprimeringskontroll (kanal 1-16)
Soloknappar för enskilda kanaler
Lågklippskontroll med variabel frekvens
Huvudutgångar plus 6 anpassningsbara monitorutgångar
Dedikerad hörlursutgång för ljudtekniker
Scensparfunktion, upp till 9 scener sparas åt gången
20 inbyggda chorus-, delay- och reverb-effekter med justerbara parametrar
Två effektbussar
Inbyggd skiffermikrofon
Klasskompatibelt läge (för iOS-kompatibilitet)
Kompatibel med Remote Mixer-appen för iPad
Automatisk inspelningsstart/stoppfunktion
Förinspelningsfunktion
Importera/exportera projekt med USB 2.0-värdport
Kompatibla funktioner för ZOOM FS01 fotkontakt
Automatisk energisparfunktion
Vad finns i lådan
Ingår med L-20
LiveTrak L-20
AC-adapter AD-19
USB 2.0-kabel
Snabbguide
Valfria tillbehör
RKL-12 Rack Mount Adapter
BTA-1 Bluetooth-adapter
FS01 Momentan fotkontakt
The LiveTrak™ L-20 is the new digital console offering everything creators need to mix, monitor, and record complex productions. With 20 discrete audio channels and six individual custom monitor mixes, it’s built for bigger, bolder arrangements.
20 Inputs for Bigger Sound
The LiveTrak L-20 is designed to mix bigger. It features 20 inputs
(16 mono mic/line inputs and two stereo inputs), all with independent
3-band mid-parametric EQ. The 16 mono inputs offer stand-alone compressor control.
22 Tracks of Recording
Record 20 discrete channels plus a stereo mix directly to an SD card. The LiveTrak L-20 captures pristine audio in resolutions up to 24-bit/96 kHz.* At -128 dBu EIN with +60 dB maximum input gain, the L-20 is equipped with our quietest and most advanced preamps ever. Mix down finished songs on the L-20 or transfer your discrete tracks to a DAW to perfect later.
*Effects, EQ, overdub, audio interface, and fader modes A-F are not available in 96 kHz.
Create Six Custom Monitor Mixes
With six independent monitor outputs for musicians, each output can have its own custom mix, complete with effects, that can easily be switched from a powerful headphone output, to a balanced line output for stage monitors.
Channel Strip
All 20 inputs include a channel fader as well as dedicated mute and solo buttons. The 16 mono inputs include single-knob compression and gain control. Record or playback individual channels with the "Rec/Play" button.
EQ Control
The L-20 provides a smooth 3-band mid-parametric EQ and a variable frequency low-cut for each channel. Use the "Select" button to apply Channel Strip settings to the selected channel.
2 EFX Sends
The L-20 offers 20 built-in effects with adjustable parameters. Choose from delay and reverb effects, then apply them to any channel using two dedicated EFX busses.
Broad Connectivity
The L-20’s combo inputs support XLR or ¼-inch connections. Channels 1-2 offer Hi-Z inputs for electric guitar or bass. Channels 17/18 and 19/20 have TS line connectivity for keyboards and other audio devices, as well as RCA inputs.
Navigation and Display
The LiveTrak L-20’s bright, backlit LCD screen and encoder knob let you access an intuitive menu to create new projects, recall previous projects, and customize your recorder settings.
Slate Mic and Metronome
Use the built-in slate mic to record comments or talk-back. Push the tempo button to program the metronome to your desired tempo.
Transport Controls and Overdub Button
Transport controls include Record, Play/Pause, Stop, Fast Forward, and Rewind. The overdub button allows you to record additional tracks to your current project.
Six Custom Monitor Mixes
The “Fader Mode” buttons allow you to design custom mixes for both the master and monitor outs. For each output, easily switch between a powerful headphone output and a balanced line output for stage monitors.
Headphone Output for FOH
The L-20 includes a dedicated headphone output for front-of-house, enabling them to monitor any of the custom sub mixes as well as the master mix.
Custom Scene Settings
Create and save up to nine different scenes to recall fader position, EQ settings, pan, mute, and more.
Wireless Mixing
The LiveTrak L-20 offers wireless control* via a free iOS mobile app "L-20 Control" featuring most onboard functions, including Fader Levels and Modes, Scenes, EQ, EFX sends, returns, parameters, and more. You can even manage your Effects Library and Scene Library right from your device. Control it all on either large Monitor Out view with a mini transport, or a mini Monitor Out view with expanded Transport controls.
* Zoom Bluetooth adapter (ex. BTA-1) required. Communication at up to 10 meters is possible in an unobstructed indoor space with BTA-1 units.
LiveTrak L-20 Features
20 discrete channels (16 mono plus 2 stereo) with XLR or ¼-inch connectivity
22-track simultaneous recording, 20-track playback
22-in/4-out USB audio interface connectivity
Records up to 24bit/96kHz audio to SD card
48V phantom power
Hi-Z connectivity (channels 1-2)
26dB pad (channels 3-16)
Built-in compression control (Channels 1-16)
Solo buttons for individual channels
Variable frequency low-cut control
Main outputs plus 6 customizable monitor outputs
Dedicated headphone output for sound engineer
Scene saving function, up to 9 scenes saved at a time
20 built-in chorus, delay and reverb effects with adjustable parameters
Two effect busses
Built-in slate mic
Class-compliant mode (for iOS compatibility)
Compatible with Remote Mixer app for iPad
Automatic recording starting/stopping capability
Pre-record function
Import/export projects with USB 2.0 host port
Compatible functions for ZOOM FS01 footswitch
Automatic power-save function
What's in the Box
Included with the L-20
LiveTrak L-20
AD-19 AC Adapter
USB 2.0 Cable
Quick Guide
Optional Accessories
RKL-12 Rack Mount Adapter
BTA-1 Bluetooth Adapter
FS01 Momentary Footswitch
