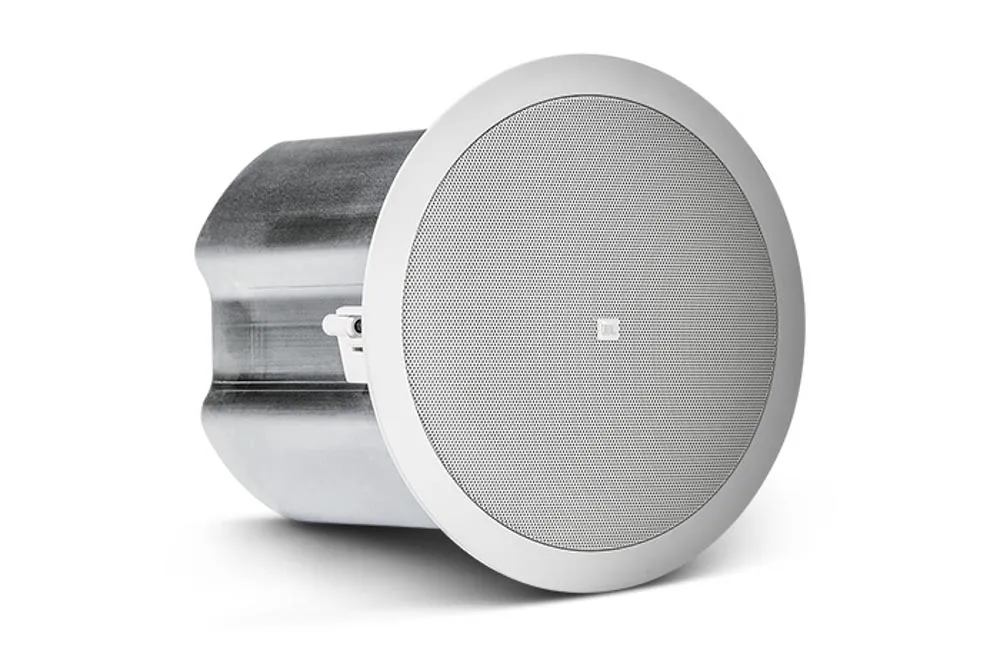

Tvåvägs 6,5" koaxial takhögtalare
Control 16C/T är en takhögtalare med full frekvens som består av en 165 mm (6,5 tum) högteknologisk kondrivare och en 19 mm softdome vätskekyld diskanthögtalare monterad i en ventilerad, målningsbar baffel tillverkad av UV-beständig UL94-V0 och UL94- 5HB-material, med en förmonterad blindmonterad backcan för snabb och enkel installation.
DRAG
∧
Komponenter:
• 165 mm (6,5 tum) högeffektsdrivare med polypropenkon och butylgummiomslutning
• 19 mm (0,75 tum) vätskekyld diskant med mjuk kupol
Blindmonterad backcan för snabb och enkel installation
Dubbla lednings-/kabelklämmor
Kombinerad 70V/100V och lågimpedans direktdrift
•50 Watt vid 8Ω nominell inställning
• 30W multitapp vid 70V/100V
62 Hz – 20 kHz bandbredd med bred 110° täckning
Hög 91 dB känslighet för hög maximal SPL
Vit eller svart (-BK)
SPECIFIKATIONER
^
Frekvensområde (-10 dB) 62 Hz – 20 kHz
Effektkapacitet (vid låg-Z) 100 Watt Kontinuerlig programeffekt
50 Watts kontinuerligt rosa brus
Transformatorkranar 30 W, 15 W, 7,5 W @ 70V eller 100V
(plus 3,8 W endast vid 70V)
Frekvenssvar (±3 dB) 96 Hz – 15 kHz
Nominell känslighet 91 dB
Nominell täckningsvinkel 110° konisk täckning
Direktivitetsfaktor (Q) 7.8
Riktningsindex (DI) 8,2 dB
Bedömd maximal SPL 108 dB @ 1 m (3,3 fot) medelvärde, 116 dB topp
Nominell impedans 8 ohm (i direkt/bypass 8Ω-inställning)
Crossover Network 12 dB/okt (andra ordningen) lågpass till LF-drivrutin,
12 dB/okt (2:a ordningen) högpass till HF-förare
LF Driver 165 mm (6,5 tum) med polypropenkon, butylgummiomslutning, anodiserad aluminium talspole, högtemperatur talspole
HF Driver 19 mm (3/4 tum), högdämpad kupol av behandlat siden, Kapton™ talspole, vätskekylning, bred spridningsvågledare
Ingångskontakt Löstagbar låsande 4-polig kontakt med skruvade terminaler.
Max trådstorlek 12 AWG (2,5 mm2)
Anslutningskabel stift 1 = + In; Stift 2 = - In; Stift 3 = + Loop Thru; Stift 4 = - Loop Thru
Dragavlastningar Dragavlastning för två kablar eller två flexrör via kopplad klämmekanism
Material ABS baffel med UL94-V0 och UL94-5VB flamklass brandklassning; Förzinkat
bakkant i stål
Safety Agency UL1480, UL2043, NFPA90 & NFPA70; S7232/UL listad, Lämplig för användning i luftbehandlingsutrymmen, signalhögtalare; Transformator UL registrerad enligt UL1876; ROHS, C-tick N108, CE-kompatibel; Baffel uppfyller UL94-V0 och UL94-5VB brandfarlighetsklassificering; I enlighet med IEC60849/EN60849-system
Mått 253 mm diameter x 225 mm djup från baffelns baksida
(10,0 i diameter x 8,8 i djup)
Takutskärning Storlek Cirkulär utskärning med 223 mm (8,8 tum) diameter (kartongutskärning
mall ingår)
Taktjockleksområde Upp till 38 mm (1,5 tum) med vanliga hundöron. MTC-TCD hundöron med tjockt tak tillgängliga för upp till 60 mm (2,4 tum) taktjocklekar
Säkerhetsseismisk fäste En punkt, toppyta
Nettovikt 3,4 kg (7,4 lbs, en högtalare)
Fraktvikt 11,2 kg (24,7 lbs, par i huvudkartong)
Medföljande tillbehör C-rings stödplatta, 2 kakelstödskenor (för 2 fot eller 600 mm kakelspännvidder; tillval MTC-48TR förlängning tillgänglig för större 4 fot eller 1200 mm kakelspann), utskärningsmall, målarsköld, avtagbar låsbar multi- stiftkontakt, galler
Valfria tillbehör MTC-26NC nykonstruktionsfäste
MTC-26MR konstruktionsfäste för lerringar
MTC-TCD hundöron med tjockt tak för taktjocklekar upp till 60 mm (2,4 tum, beställning av ett set = 24 hundöron för 6 högtalare)
MTC-48TR kakelskena för 1200 mm (4 fot) kakelspann
Two-Way 6.5" Coaxial Ceiling Loudspeaker
Control 16C/T is a full-range ceiling speaker consisting of a 165 mm (6.5 inch) high tech cone driver and a 19mm soft-dome liquid cooled tweeter mounted in a vented, paintable baffle made of UV resistant UL94-V0 and UL94-5HB material, with a pre-attached blindmount backcan for quick and easy installation.
FEATURES
∧
Components:
• 165 mm (6.5 in) high output driver with polypropylene cone and butyl rubber surround
• 19 mm (0.75 in) soft-dome liquid-cooled tweeter
Blind-mount backcan for quick and easy install
Dual conduit/cable clamps
Combined 70V/100V and low impedance direct operation
•50 Watts at 8Ω nominal setting
• 30W multi-tap at 70V/100V
62 Hz – 20 kHz bandwidth with wide 110° coverage
High 91 dB sensitivity for high maximum SPL
White or black (-BK)
SPECIFICATIONS
^
Frequency Range (-10 dB) 62 Hz – 20 kHz
Power Capacity (at low-Z) 100 Watts Continuous Program Power
50 Watts Continuous Pink Noise
Transformer Taps 30 W, 15 W, 7.5 W @ 70V or 100V
(plus 3.8 W @ 70V only)
Frequency Response (±3 dB) 96 Hz – 15 kHz
Nominal Sensitivity 91 dB
Nominal Coverage Angle 110° conical coverage
Directivity Factor (Q) 7.8
Directivity Index (DI) 8.2 dB
Rated Maximum SPL 108 dB @ 1 m (3.3 ft) average, 116 dB peak
Nominal Impedance 8 ohms (in direct/bypass 8Ω setting)
Crossover Network 12 dB/oct (2nd order) low-pass to LF driver,
12 dB/oct (2nd order) high-pass to HF driver
LF Driver 165 mm (6.5 inch) with polypropylene cone, butyl rubber surround, anodized aluminum voice coil former, high temperature voice coil
HF Driver 19 mm (3/4 in), highly-damped treated-silk dome, Kapton™ voice coil, liquid cooling, wide dispersion waveguide
Input Connector Removable locking 4-pin connector with screw-down terminals.
Max wire size 12 AWG (2.5 mm2)
Connector Wiring Pin 1 = + In; Pin 2 = - In; Pin 3 = + Loop Thru; Pin 4 = - Loop Thru
Strain Reliefs Strain relief for two cables or two flex conduits via coupled clamping mechanism
Materials ABS baffle with UL94-V0 and UL94-5VB flame class fire rating; Zinc-plated
steel backcan
Safety Agency UL1480, UL2043, NFPA90 & NFPA70; S7232/UL Listed, Suitable for use in air handling spaces, Signaling Speaker; Transformer UL registered per UL1876; ROHS, C-tick N108, CE compliant; Baffle meets UL94-V0 and UL94-5VB flammability rating; In accordance with IEC60849/EN60849 systems
Dimensions 253 mm diameter x 225 mm depth from back of baffle
(10.0 in diameter x 8.8 in depth)
Ceiling Cutout Size Circular cutout with 223 mm (8.8 in) diameter (cardboard cutout
template included)
Ceiling Thickness Range Up to 38 mm (1.5 in) with stock dog-ears. MTC-TCD thick-ceiling dog-ears available for up to 60 mm (2.4 in) ceiling thicknesses
Safety Seismic Attachment One point, top surface
Net Weight 3.4 kg (7.4 lbs, one speaker)
Shipping Weight 11.2 kg (24.7 lbs, pair in master carton)
Included Accessories C-ring support backing plate, 2 tile support rails (for 2 ft or 600 mm tile spans; optional MTC-48TR extension available for larger 4 ft or 1200 mm tile spans), cutout template, paint shield, removable locking multi-pin connector, grille
Optional Accessories MTC-26NC new construction bracket
MTC-26MR mud-ring construction bracket
MTC-TCD thick-ceiling dog-ears for ceiling thicknesses up to 60 mm (2.4 in, ordering one set = 24 dog-ears for 6 speakers)
MTC-48TR tile rail for 1200 mm (4 ft) tile spans
