Radial Catapult är en 4-kanals modulär ljudorm som låter dig skicka analoga ljudsignaler över standard Cat 5 eller Cat 6 skärmad partvinnad kabel.
Skicka fyra kanaler med analogt ljud över en enda Cat 5/6-kabel
Fungerar med en byggnads befintliga kabelinfrastruktur
Val av direktanslutna eller transformatorisolerade delar
Ekonomisk Cat 5/6-kabel ersätter skrymmande flerkanaliga ljudormar
Analogt ljud över Cat 5-ledningar
Catapult TX4 och RX4 fungerar som en typisk fyrkanalig analog ljudorm; de låter dig skicka mikrofon- eller linjenivåsignaler från en plats till en annan utan signalförlust, brus eller störningar och utan att någon digital ljudkonvertering behövs. Det som gör Catapult-systemet unikt är att det använder Cat 5 Ethernet-kabel, som är allmänt tillgänglig, lätt och ekonomisk. Anslut helt enkelt en skärmad Cat 5-kabel mellan två valfria Catapult-moduler så kommer de att använda de analoga ledarna i kabeln för att leverera fyra balanserade ljudlinjer till vilken destination som helst.
Rak tråd passiv drift
Katapultmoduler kräver ingen ström för att fungera, och eftersom de håller signalen i den analoga sfären behövs ingen digital konvertering. Rak trådanslutning från XLR:erna till RJ45-kontakten på en Cat 5-kabel säkerställer att ditt ljud passerar igenom utan färg eller förvrängning.
Använd redan befintliga kabelinstallationer
Eftersom många byggnader redan är förkopplade för Cat 5, kan du dra nytta av detta för att överföra ljud mellan avlägsna rum utan att behöva installera eller leverera nya kablar. Detta eliminerar behovet av skrymmande och dyr flerkanalsljudkabel och tillåter entreprenörer att dra nytta av installerad nätverkskabel och enkelt ansluta från ett rum till ett annat.
Mix & Match för att lägga till transformatorisolering

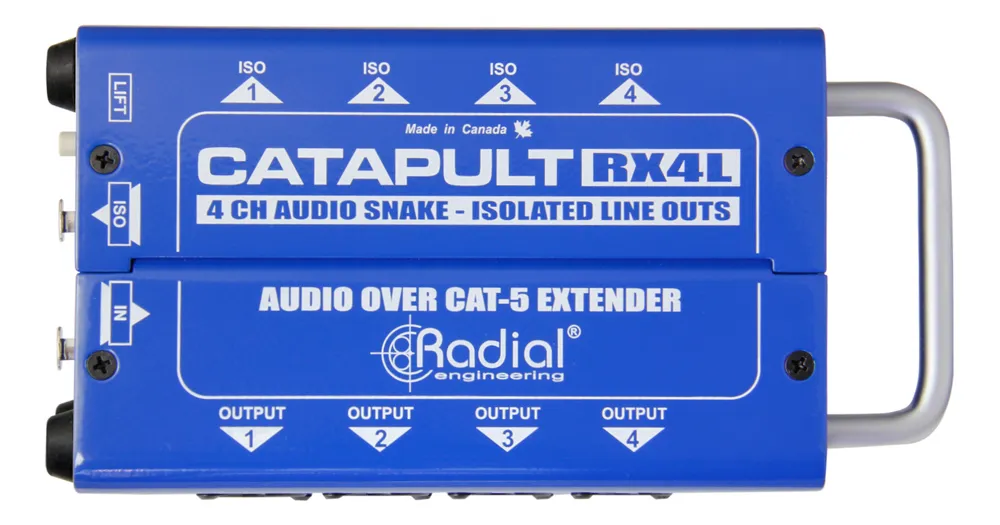

Alla Radial Catapult-moduler är kompatibla med varandra, och var och en säljs individuellt, så du kan välja vilken kombination som passar dina behov bäst. Catapult RX4 och TX4 kan användas tillsammans som ett par, vilket skapar en 4-kanals ljudorm. Men om du behöver transformatorisolering för att förhindra brum och surr när ljudsignaler delas, finns ytterligare två modeller av katapulter tillgängliga. TX4L och RX4L har linjenivåisoleringstransformatorer för att dela upp avspelningsspår eller utgångar till förstärkarrack, medan TX4M och RX4M kan användas vid delning av mikrofonsignaler på scenen. Använd valfri kombination av dessa sex modeller, tillsammans med den kompakta Catapult Mini RX och TX för att skapa en skräddarsydd orm designad för din unika applikation.
Katapultresurser
Modell:
TX4
RX4
TX4M
RX4M
TX4L
RX4L
Del nr:
R800 8022 00
R800 8025 00
R800 8023 00
800 8026 00 kr
800 8024 00 kr
R800 8027 00
The Radial Catapult is a 4-channel modular audio snake that allows you to send analog audio signals over standard Cat 5 or Cat 6 shielded twisted pair cable.
Send four channels of analog audio over a single Cat 5/6 cable
Works with a building’s existing cable infrastructure
Choice of direct-wired or transformer isolated splits
Economical Cat 5/6 cable replaces bulky multi-channel audio snakes
Analog audio over Cat 5 wiring
The Catapult TX4 and RX4 act like a typical four-channel analog audio snake; they allow you to send mic or line-level signals from one location to another without signal loss, noise, or interference, and without any digital audio conversion needed. What makes the Catapult system unique is that it utilizes Cat 5 Ethernet cable, which is widely available, lightweight, and economical. Simply connect a shielded Cat 5 cable between any two Catapult modules and they will use the analog conductors in the cable to deliver four balanced audio lines to any destination.
Straight-wire passive operation
Catapult modules require no power to operate, and since they keep the signal in the analog realm, no digital conversion is necessary. Straight-wire connection from the XLRs to the RJ45 connector on a Cat 5 cable ensures that your audio passes through without coloration or distortion.
Utilize pre-existing cable installations
As many buildings are already pre-wired for Cat 5, you can take advantage of this to transmit audio between distant rooms without the need to install or supply new cabling. This eliminates the need for bulky and expensive multi-channel audio cable, and allows contractors to benefit from installed network cable and easily connect from one room to another.
Mix & Match to add transformer isolation
All of the Radial Catapult modules are compatible with each other, and each is sold individually, so you can select whichever combination best suits your needs. The Catapult RX4 and TX4 can be used together as a pair, creating a 4-channel audio snake. However, if you need transformer isolation to prevent hum and buzz when splitting audio signals, two additional models of Catapults are available. The TX4L and RX4L have line level isolation transformers for splitting playback tracks or outputs to amp racks, while the TX4M and RX4M can be employed when splitting mic signals on stage. Use any combination of these six models, along with the compact Catapult Mini RX and TX to create a custom snake designed for your unique application.
Catapult Resources
Model:
TX4
RX4
TX4M
RX4M
TX4L
RX4L
Part No:
R800 8022 00
R800 8025 00
R800 8023 00
R800 8026 00
R800 8024 00
R800 8027 00
