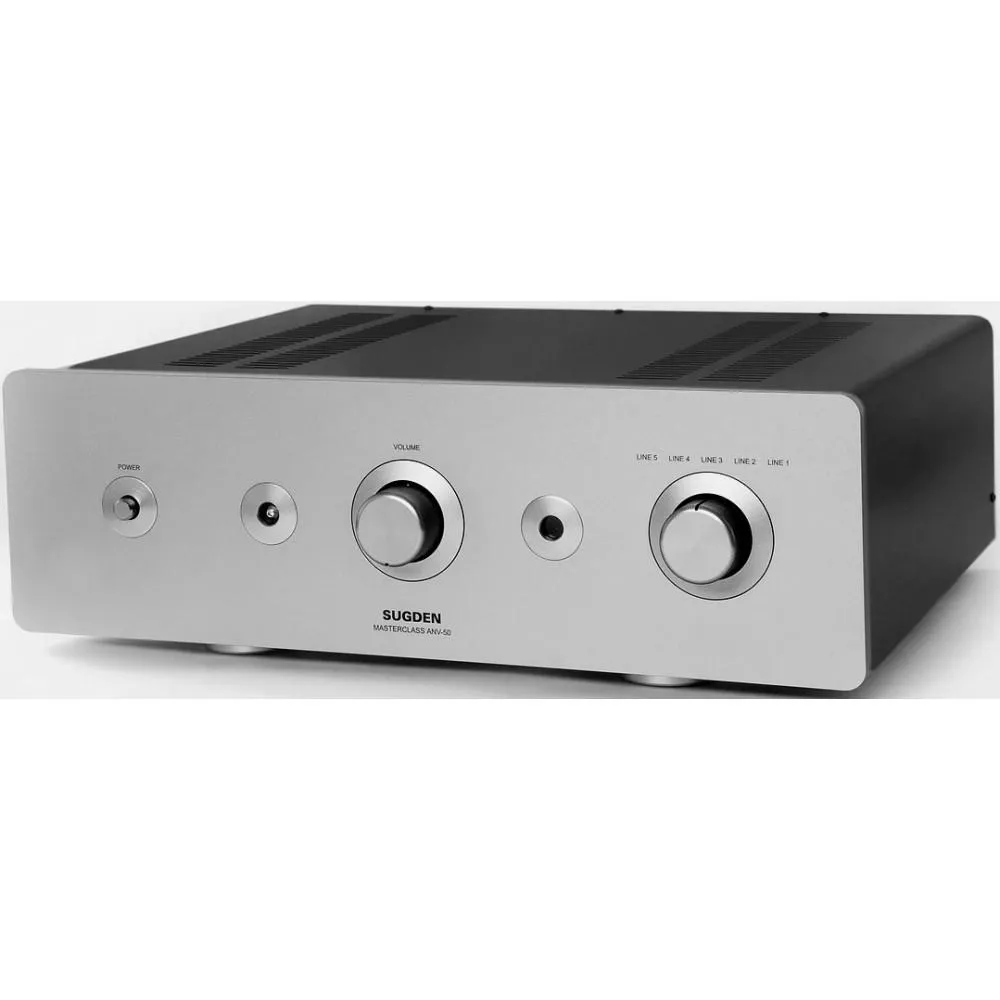

Masterclass ANV-50 är en ny integrerad förstärkare släppt för att fira Sugden Audios femtioårsjubileum.
Det är en unik design med många innovativa funktioner och specialutvecklade ljudkretsar.
1967 släppte Sugden världens första solid state ren klass A-förstärkare, A21. ANV-50 lovar att återvända till denna guldålder av brittisk ljudteknik, med en design fokuserad på kraven och preferenserna hos dagens ljudentusiast och musikälskare.
År 1967 släppte Sugden världens första solid state-ren klass A-förstärkare, A21. ANV-50 lovar att återvända till denna guldålder av brittisk ljudteknik, med en design fokuserad på kraven och preferenserna hos dagens ljudentusiast och musikälskare.
Det sofistikerade slutsteget har en komparator och korrigeringskrets så att fel som kan uppstå i uteffektsektionen på grund av varierande belastningar och distorsion, korrigeras för att matcha utsignalen från ingångsförstärkaren med hög impedans. Samtidigt som signalens autenticitet bibehålls, ökar den också belastningsstabiliteten och tvingar utimpedansen till noll. Detta speciella slutsteg med Sugden Error Correction har extremt låg utgångsimpedans för öppen slinga med en resulterande hög dämpningsfaktor vid ganska höga frekvenser. Den drar också nytta av den övergripande aktuella feedbacken.
Effektförstärkaren och förförstärkaren är helt DC-kopplade så det finns inga kondensatorer i signalvägen som stör eller försämrar ljudkvaliteten. En av nyckelfunktionerna hos Sugden Class A-förstärkare är strömförsörjningen. Eftersom de har en hög stående ström och kraftreserver är utgången alltid redo att agera omedelbart på vilken signal som helst. Detta är till skillnad från en konventionell Class AB-förstärkare som väntar på att få ström genom en transformator och en brygglikriktare. ANV-50 tar detta ett steg längre genom att använda en 1 MHz switchande strömförsörjning som agerar omedelbart för att leverera ström eftersom Pure Class A-förstärkarsektionen alltid är på.
När ANV-50 inte tar emot en insignal har den en mycket låg strömförbrukning på endast 20 Watt, vilket gör den extremt effektiv. Eftersom kylflänsarna är monterade internt med minimal kontakt med det yttre höljet blir det bara något varmt vid beröring.
Strömförsörjningen är högström, snabb och otroligt stabil. Med en MTBF (Mean Time Before Failure) på 100 år är de designade för lång livslängd och tillförlitlighet.
Eftersom ANV-50 är en integrerad förstärkare har den en intern förförstärkare, utvecklad speciellt för denna förstärkare. Kretsen är en linjedriven design och använder det minsta antalet komponenter, som alla är av hög kvalitet. Detta ger ett väldigt öppet och naturligt ljud och visar att när det är noggrant konstruerat kan mindre vara mer.
Högtalarmatchning med ANV-50 borde aldrig vara ett problem. Med en uteffekt på 50 watt till 8 ohm som kan fördubblas till lägre impedanser, blir rumsstorlek och högtalarkänslighet mindre problem så att ett mycket större utbud av högtalare kan användas.
Faciliteter
Ingångar Fem linjenivå som styrs av reläer
Utgångar En pre-out (variabel), en tape out
Ett par stereo flervägsbindningsstolpar
Volymkontroll Fjärrkontroll (RC5-lur ingår)
Specifikationer
Linjeingångskänslighet 110mV @ noll dämpning för full uteffekt
Effekt 50 watt i 8 ohm båda kanalerna fungerar
100 watt till 4 ohm båda kanalerna fungerar
Frekvenssvar +/-1dB 12Hz-45kHz
Bandbredd 8Hz-86kHz
Signal till brus >85dB
Bruttovikt (förpackad) 10 kg
Mått 143 x 430 x 370 mm (hwd)
The Masterclass ANV-50 is a new integrated amplifier released to celebrate Sugden Audio’s fiftieth anniversary.
It is a unique design with many innovative features and specially developed audio circuits.
In 1967 Sugden released the world’s first solid state pure class A amplifier, the A21. The ANV-50 promises to revisit this golden age of British audio engineering, with a design focused on the demands and preferences of today’s audio enthusiast and music lover.
In 1967 Sugden released the world’s first solid state pure class A amplifier, the A21. The ANV-50 promises to revisit this golden age of British audio engineering, with a design focused on the demands and preferences of today’s audio enthusiast and music lover.
The sophisticated final output stage features a comparator and correction circuit so that errors which could occur in the power output section due to varying loads and distortion, are corrected to match the output of the high impedance input amplifier. Whilst maintaining the signal authenticity, it also increases the load stability and forces the output impedance to zero. This special output stage with Sugden Error Correction has extremely low open loop output impedance with a resultant high damping factor at quite high frequencies. It also benefits from overall Current-Feedback.
The power amplifier and pre-amplifier are fully DC coupled so there are no capacitors in the signal path to interfere with or deteriorate the sound quality. One of the key features of Sugden Class A amplifiers is the power supply. Because they have a high standing current and power reserves, the output is always ready to act instantly to any signal. This is unlike a conventional Class AB amplifier that waits to receive power through a transformer and a bridge rectifier. The ANV-50 takes this one step further by using a 1 MHz switching power supply which acts instantly to deliver the power as the Pure Class A amplifier section is always on.
When the ANV-50 does not receive an input signal it has a very low power consumption of only 20 Watts, making it extremely efficient. As the heatsinks are mounted internally with minimum contact to the outer case it only runs slightly warm to the touch.
The power supplies are high current, fast and incredibly stable. With a MTBF (Mean Time Before Failure) of 100 years they are designed for longevity and reliability.
As the ANV-50 is an integrated amplifier it has an internal pre-amplifier, developed specifically for this amplifier. The circuit is a line drive design and uses the minimum number of components, all of which are high quality. This provides a very open and natural sound and demonstrates that when carefully engineered, less can be more.
Loudspeaker matching with the ANV-50 should never be a problem. With an output of 50 Watts into 8 Ohms that can double in to lower impedances, room size and loudspeaker sensitivity becomes less of an issue so a much larger range of loudspeakers can be enjoyed.
Facilities

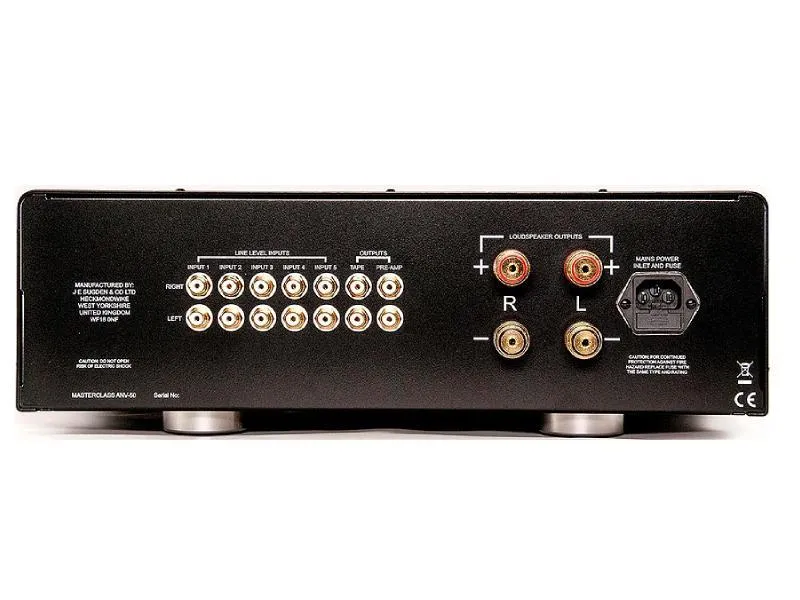

Inputs Five line level operated by relays
Outputs One pre-out (variable), one tape out
One pair of stereo multi-way binding posts
Volume Control Remote control (RC5 handset included)
Specifications
Line Input Sensitivity 110mV @ zero attenuation for full output
Power Output 50 Watts into 8 Ohms both channels working
100 Watts into 4 Ohms both channels working
Frequency Response +/-1dB 12Hz-45kHz
Bandwidth 8Hz-86kHz
Signal to Noise >85dB
Gross Weight (packed) 10kgs
Dimensions 143 x 430 x 370mm (hwd)
