BÄRBART KRAFTHUSET

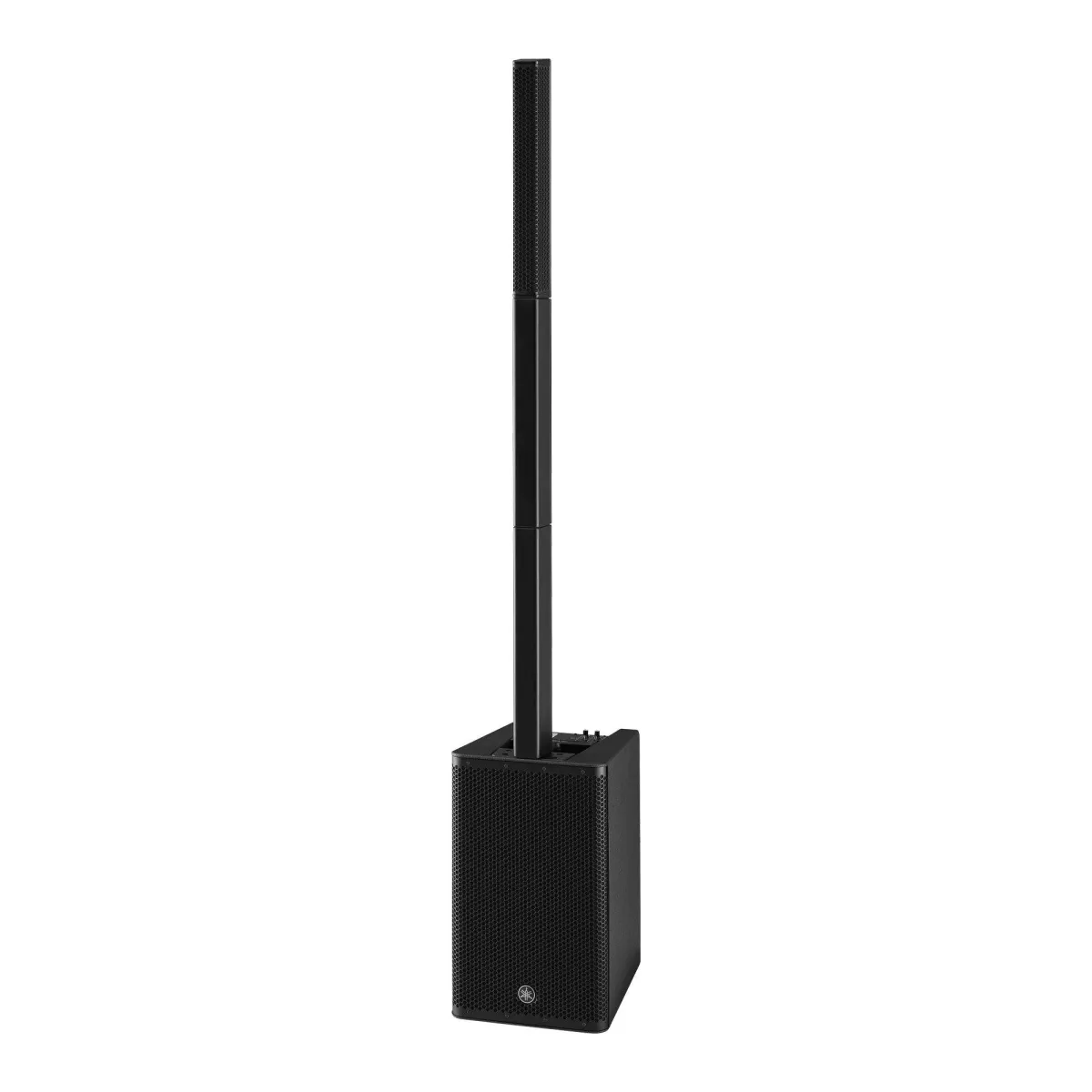

DXL1K är en högtalare av kolumntyp med en kraftfull 125dB SPL peak@1m ljudutgång som motsäger dess extremt portabla tunna kropp (en dedikerad bärvagn säljs separat).
Kombinationen av en enkel inställningsprocedur som endast kräver att line-array-högtalaren är ansluten till toppen av subwooferskåpet, med systemets utvidgningsmöjlighet som erbjuds av Link-funktionen, gör att DXL1K kan användas i kombination med en kompakt mixer eller med den fullt kompatibla STAGEPAS 1K mkII, skapar ett enkelt, kompakt och högkvalitativt PA-system.
DXL1K är en högtalare av kolumntyp med en smal kropp och kraftfullt ljud. Den kan användas som huvudhögtalare i ett kompakt PA-system, och är även perfekt att använda som en förlängning av ett STAGEPAS 1K mkII-system.
1100W uteffekt
Störst i klassen 12-tums subwoofer för låg frekvens
1,5-tums x10 slim line array-högtalare för hög frekvens
Enkel att använda 2-kanals mixer
Länk in/ut för att expandera systemet
Dedikerat omslag ingår
Valfri dolly (DL-SP1K) för mer portabilitet
Produktregistrering
Kompakt men ändå kraftfull
Trots sin lätta och kompakta skåpkonstruktion har DXL1K en högeffektsförstärkare på 1100 W som driver ett högfrekvent högtalarsystem med 10 x 1,5-tums drivrutiner och en stor 12-tums subwoofer, som ger klassens bästa ljudtrycksnivåer upp till 125 dB SPL.
DXL1K erbjuder en imponerande 170° horisontell och 30° vertikal täckning, och levererar klart, högkvalitativt ljud konsekvent över ett brett område.
J-Curve Slim Line Array
Den högfrekventa högtalargruppen består av 10 högtalare med liten diameter på 1,5 tum. Genom att använda en J-curve array-konfiguration uppnår högfrekvensenheten en vertikal täckning på 30° över ett spann på 170°. Med en så lång design med 10 drivrutiner kan DXL1K leverera klart, högkvalitativt ljud konsekvent över längre avstånd, och projicera enhetligt, högkvalitativt ljud från framsidan till baksidan av publiken.
Klassledande 12-tums "kompakt" subwoofer
Subwoofern har en 12-tums högtalarenhet som knappast är "kompakt" och faktiskt den största i sin klass. Trots att den innehåller en 12-tums högtalarenhet som är den största i sin klass, har DXL1K det minsta skåpet på marknaden för en subwoofer av denna storlek och kraft.
Genom att införliva Yamahas egen Twisted Flare Port™-teknik för att minska babordsvindbruset som kan uppstå med kompakta basreflexsubwoofers, maximeras den låga uteffekten och producerar mycket djup, kraftfull, distorsionsfri bas.
1100W förstärkare
Också i toppen av sin klass för uteffekt, är 1100W Class-D-förstärkarmodulen kapabel att leverera imponerande 125 dB SPL från det bedrägligt kompakta högtalarskåpet. Och lika viktigt är att vi har utnyttjat Yamahas decennier långa erfarenhet som tillverkare av professionella PA-produkter och innovatör av relaterade teknologier för att säkerställa att med stor kraft kommer stor stabilitet, och att DXL1K bibehåller samma exakta, överlägsna ljudkvalitet även vid hög effekt.
Högkvalitativ polyureabeläggning
Subwooferns lätta ABS-skåp har en högkvalitativ polyurea-beläggning för att förhindra slitage under transport. Det är tillräckligt lätt för att göra systemet extremt portabelt, men också tillräckligt robust och reptåligt för att klara tuffa prestandamiljöer.
Överlägsen nytta och bärbarhet
DXL1K är inte bara kapabel att fylla ett brett område med högkvalitativt och enhetligt ljud, utan också lätt nog att lätt bäras av vem som helst, enkel nog att ställa in på ungefär en minut och tillräckligt hållbar för att tåla tuffa miljöer.
Enkel installation
Fäst helt enkelt de 2 distanserna och högtalarenheten i subwoofern och installationen är i princip klar, utan kablar, högtalarstativ eller extra utrustning som krävs utöver huvudenheten. Allt du behöver finns i paketet.
Utbyggbara STAGEPAS-system
Att länka en DXL1K och STAGEPAS 1K mkII ger större täckningsområde och ökad uteffekt för storskaliga prestanda. Både stereo- och monouppspelning stöds, och när STAGEPAS 1K mkII är inställd på mono, kan ingångarna på DXL1K och STAGEPAS 1K mkII fortfarande användas (upp till fem monoingångar plus en stereoingång).

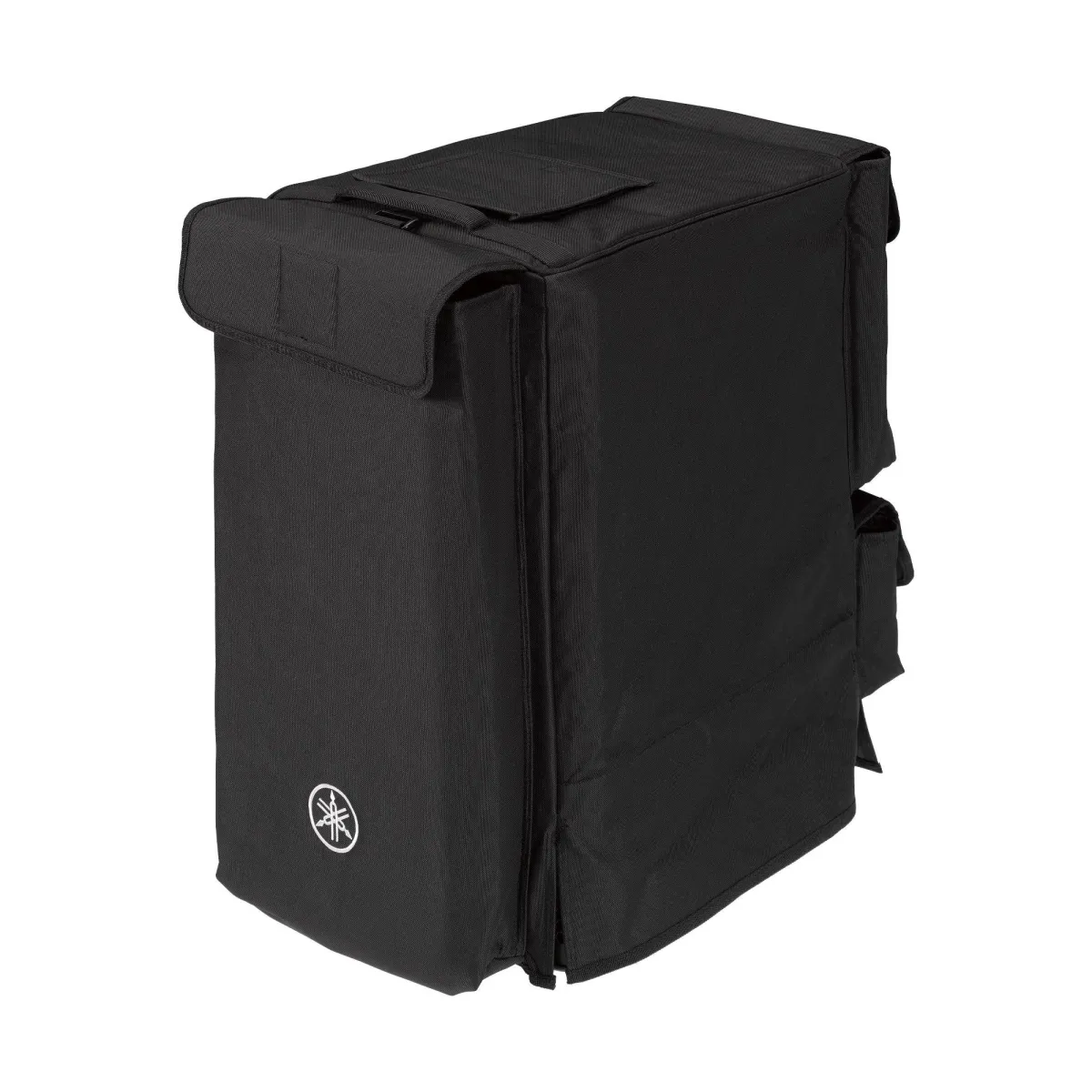

Inpassat lock ingår
DXL1K kommer med ett eget hölje som, förutom att skydda enheten, har påsar för både distanser och högtalarsystem samt ytterligare förvaring för tillbehör för att ytterligare effektivisera systeminstallationen och rivningen.
Valfri docka (DL-SP1K)
En valfri dedikerad docka möjliggör bekvämare transport – särskilt användbar för artister som transporterar extra utrustning och instrument. Med en enkel, robust mekanism som låser högtalarhöljet, möjliggör den lätta dockan smidig och pålitlig transport.
DXL1K
Allmänna specifikationer
Högtalartyp Powered subwoofer med line array-högtalare
Frekvensområde (-10dB) 37 Hz - 20 kHz
Täckningsområde H170? x V30?
Crossover 240 Hz
Maximal utgångsnivå (1m; på axeln) 125 dB SPL
Komponenter LF-driven subwoofer: 12” (30 cm) kon
HF Line array-högtalare: 1,5” (3,8 cm) Cone x 10
Förstärkare klass Klass-D
Effektvärde Dynamisk 1100 W
Strömförbrukning 25 W (tomgång), 91 W (1/8 effekt)
Strömbehov Beroende på inköpsområde: 100 V 50 Hz/60 Hz, 110-120 V 60 Hz, 220 V-240 V 50 Hz/60 Hz
Processor MODE (TAL/MUSIK/KLUB)

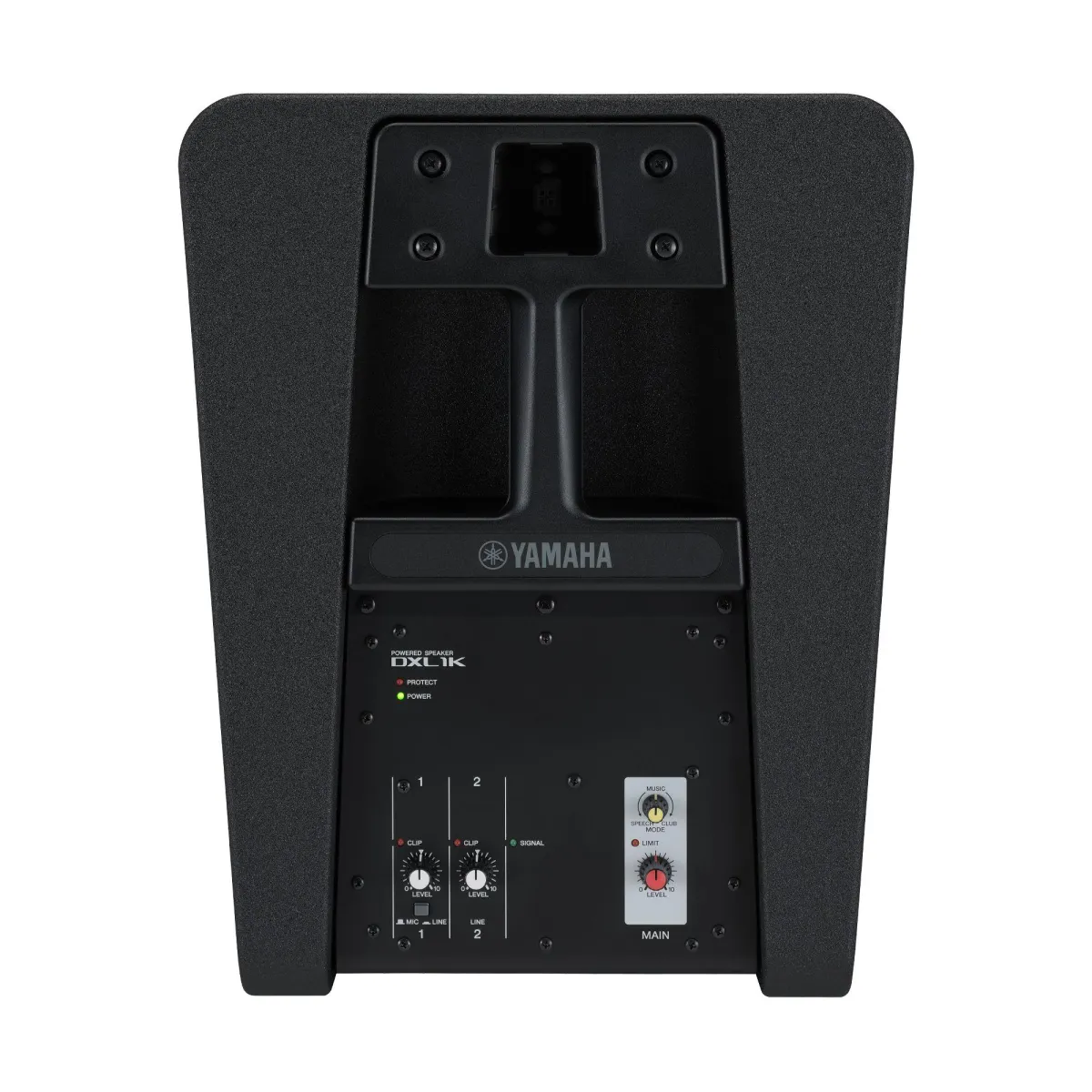

I/O-kontakter INPUT1: Combo x1 (mic/line), INPUT2: Combo x1 (line), LINK IN: XLR x1, LINK OUT: XLR x1
Handtag Toppen av eldriven subwoofer x1
Mått (B x H x D) System: 334 x 2 000 x 418 mm (max), Line array-högtalare: 67 x 582 x 86 mm, Powered subwoofer: 334 x 550 x 418 mm, Spacer: 67 x 555 x 86 mm ( varje)
Vikt System: 23,0 kg (max), Line array-högtalare: 1,8 kg, Powered subwoofer: 20,0 kg, Spacer: 0,6 kg (vardera)
Tillbehör Nätsladd x1, Lock x1
Tillval Yamaha DL-SP1K (dedikerad dolly)
PORTABLE POWERHOUSE
The DXL1K is a column-type powered speaker with a powerful 125dB SPL peak@1m sound output that belies its extremely portable slim body (a dedicated carrying cart is sold separately).
The combination of an easy setup procedure that only requires the line-array speaker to be attached to the top of the subwoofer cabinet, with the system expandability offered by the Link function, allows the DXL1K to be used in combination with a compact mixer or with the fully compatible STAGEPAS 1K mkII, creating a simple, compact, and high-quality PA system.
The DXL1K is a column-type powered speaker with a slim body and powerful sound. It can be used as the main speaker in a compact PA system, and is also perfect for use as an extension of a STAGEPAS 1K mkII system.
1100W power output
Biggest in the class 12-inch subwoofer for low frequency
1.5-inch x10 slim line array speaker for high frequency
Easy-to-use 2-Channel Mixer
Link in/out for expanding system
Dedicated cover included
Optional dolly (DL-SP1K) for more portability
Product Registration
Compact yet Powerful
Despite its lightweight and compact cabinet construction, the DXL1K features a high-output 1100 W amplifier powering a high-frequency array speaker system with 10 x 1.5-inch drivers and a large 12-inch subwoofer, producing best-in-class sound pressure levels of up to 125 dB SPL.
Offering an impressive 170° horizontal and 30° vertical coverage, the DXL1K delivers clear, high-quality sound consistently throughout a wide area.
J-Curve Slim Line Array
The high-frequency speaker array is comprised of 10 small-diameter 1.5-inch speakers. By adopting a J-curve array configuration, the high-frequency unit achieves vertical coverage of 30 ° across a span of 170 °. With such a long, 10-driver array design the DXL1K can deliver clear, high quality sound consistently over longer distances, projecting uniform, high-quality sound from the front to the rear of the audience.
Class-leading 12-inch “compact” subwoofer
The subwoofer features a 12-inch speaker unit which is hardly “compact,” and actually the largest in its class. Despite housing a 12-inch speaker unit that is the largest in its class, the DXL1K boasts the smallest cabinet on the market for a subwoofer of this size and power.
By incorporating Yamaha’s own Twisted Flare Port™ technology to reduce port wind noise that can occur with compact bass-reflex subwoofers, the low-end output is maximized, producing very deep, powerful, distortion-free bass.
1100W amplifier
Also at the top of its class for output power, the 1100W Class-D amplifier module is capable of delivering an impressive 125 dB SPL from the deceptively compact speaker cabinet. And just as importantly, we’ve leveraged Yamaha’s decades-long experience as a manufacturer of professional PA products, and innovator of related technologies to ensure that with great power comes great stability, and that the DXL1K maintains the same accurate, superior-quality sound even at high output.
High-grade polyurea coating
The lightweight ABS cabinet of subwoofer features a high-grade polyurea coating to prevent wear and tear during transport. It is light enough to make the system extremely portable, but also rugged and scratch-resistant enough to withstand harsh performance environments.
Superior Utility and Portability
The DXL1K is not only capable of filling a wide area with high-quality and uniform sound, but also lightweight enough to be easily carried by anyone, simple enough to set up in about one minute, and durable enough to withstand harsh environments.
Simple setup
Simply affix the 2 spacers and speaker unit into the subwoofer and setup is essentially done, with no cables, speaker stand, or additional gear required beyond the main unit. All you need is in the package.
Expandable STAGEPAS systems
Linking a DXL1K and STAGEPAS 1K mkII provides greater coverage area and increased output power for large-scale performances. Both stereo and mono playback are supported, and when the STAGEPAS 1K mkII is set to mono, the inputs of the DXL1K and STAGEPAS 1K mkII can still be used (up to five mono inputs plus one stereo input).
Fitted cover included
The DXL1K comes with its own cover which, in addition to protecting the unit, has pouches for both spacers and speaker array as well as additional storage for accessories to further streamline system setup and teardown.
Optional dolly (DL-SP1K)
An optional dedicated dolly allows for more convenient transportation — particularly useful for performers transporting additional gear and instruments. Featuring a simple, sturdy mechanism that locks down the speaker cover the lightweight dolly enables smooth, reliable transportation.
DXL1K
General specifications
Speaker type Powered subwoofer with a line array speaker
Frequency range (-10dB) 37 Hz - 20 kHz
Coverage area H170 x V30
Crossover 240 Hz
Maximum output level (1m; on axis) 125 dB SPL
Components LF Powered subwoofer: 12” (30 cm) Cone
HF Line array speaker: 1.5” (3.8 cm) Cone x 10
Amplifier class Class-D
Power rating Dynamic 1100 W
Power consumption 25 W (Idle), 91 W (1/8 power)
Power requirements Depending on area of purchase: 100 V 50 Hz/60 Hz, 110-120 V 60 Hz, 220 V-240 V 50 Hz/60 Hz
Processors MODE (SPEECH/MUSIC/CLUB)
I/O connectors INPUT1: Combo x1 (mic/line), INPUT2: Combo x1 (line), LINK IN: XLR x1, LINK OUT: XLR x1
Handle Top of powered subwoofer x1
Dimensions (W x H x D) System: 334 x 2,000 x 418 mm (maximum), Line array speaker: 67 x 582 x 86 mm, Powered subwoofer: 334 x 550 x 418 mm, Spacer: 67 x 555 x 86 mm (each)
Weight System: 23.0 kg (maximum), Line array speaker: 1.8 kg, Powered subwoofer: 20.0 kg, Spacer: 0.6 kg (each)
Accessories Power cord x1, Cover x1
Options Yamaha DL-SP1K (Dedicated dolly)
